52
Русский
CY-TUP133W/TUN133W
53
CY-TUP133W/TUN133W
Русский
Электрический монтаж

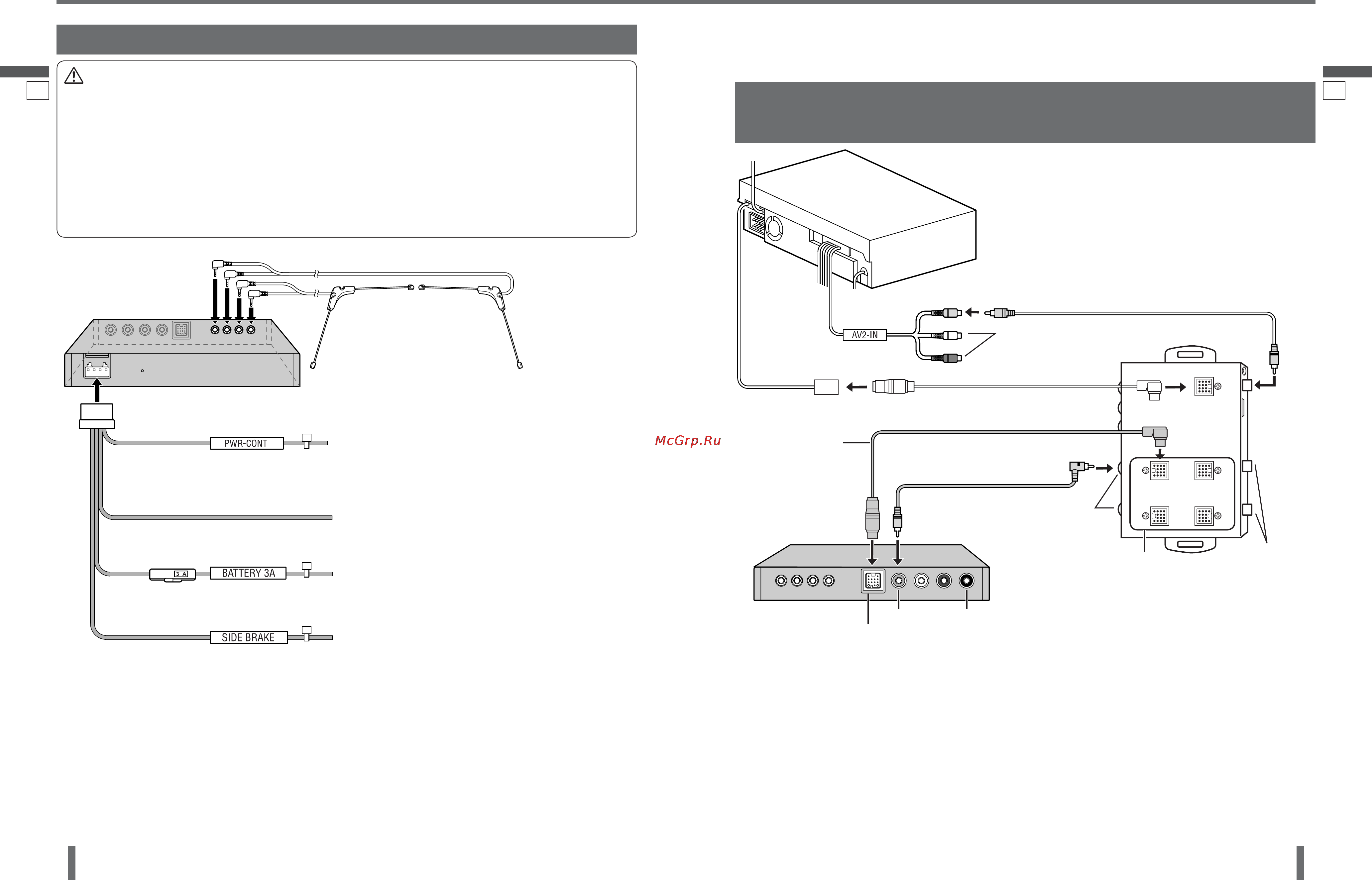

Монтажная схема
21
Провод управляемого питания
(Синий с белой полоской)
На провод головного устройства для управляемого
питания внешнего усилителя.
На цепь питания ACC, +12 V {В} постоянного
тока, если головное устройство не имеет провода
управляемого питания внешнего усилителя.
Провод к аккумуляторной батарее
(Желтый)
К аккумуляторной батарее автомобиля, K12 В
постоянного тока непрерывно.
Провод соединения с “массой”
(Черный)
К чистой, оголенной поверхности металлической
детали шасси автомобиля.
Соединительный кабель стояночного (ручного) тормоза
(Светло-зеленый)
В целях безопасности и во избежание ДТП не
забудьте смонтировать соединительный провод
стояночного (ручного) тормоза.
ТВ-тюнер:
CY-TUP133W/
CY-TUN133W
Разъем питания
Предупреждение
p Данный аппарат рассчитан на эксплуатацию в автомобилях с 12 V {В} системой электрооборудования с
отрицательной “массой”.
p Во избежание повреждения аппарата руководствуйтесь следующей монтажной схемой.
p Не подсоединяйте разъем питания к аппарату до завершения монтажа проводки.
p Во избежание короткого замыкания на “массу” автомобиля не забывайте изолировать оголенные провода.
Связывайте все кабели в жгуты и не допускайте контакта между выводами и металлическими деталями.
p Имейте в виду то, что в автомобилях, оснащенных бортовым или навигационным компьютером,
отсоединение провода от аккумуляторной батареи может привести к стиранию его памяти.
p Прокладывая кабели, избегайте мест, где возможно чрезмерное повышение температуры.
p Наденьте виниловые колпачки на неиспользуемые выводы во избежание их контакта с металлическими
деталями и т.п.
Примечание:
p Зачищайте концы соединительных проводов
примерно на 5 mm {мм}.
p
При соединении разъемов вставляйте их до конца.
Фиксируйте разъемы хомутами и липкой лентой.
p
Все остальные методы монтажа требуют использования
специальных металлических соединителей. В случае
необходимости использования других методов
проконсультируйтесь с квалифицированным
сервисным инженером или с дилером.
(Предохранитель на 3 А)
Телевизионная
(дополнительно):
антенна
подсоединении
телевизионной
антенны см. на стр. 40.
Если модуль расширения (CY-EM100N,
дополнительный) не подсоединен, и автомобиль
не оснащен ACC:
p Подсоедините провод управляемого питания
данного аппарата к проводу головного устройства
для управляемого питания внешнего усилителя.
При отсутствии этого соединения будет
разряжаться аккумуляторная батарея.
p Прежде чем выключить двигатель автомобиля,
сначала выключите питание аппарата с
помощью пульта ДУ, а затем выключите питание
вмонтированного в приборную панель монитора
CY-VM7203W.
22
Примечание:
p См. подробные инструкции по монтажу
аппаратуры и проводки в отдельных
монтажных инструкциях и руководствах для
конкретной аппаратуры.
p Для подсоединения данного аппарата к модулю
расширения (CY-EM100N, дополнительный)
используйте межблочный кабель головного
устройства/модуля расширения и кабель RCA
(видео) (прилагаются).
p Если устройство вывода видеосигнала
подсоединено к системному гнезду,
подсоедините видеокабель к входному
гнезду под портом, к которому подсоединен
системный разъем.
Соединение с головным устройством (CQ-
VD7003W) и модулем расширения (CY-EM100N)
Данный аппарат не может работать отдельно от другой аппаратуры.
Данный аппарат рассчитан на одновременное подключение одного или более
системных компонентов к аудио/АВ системе Panasonic легкового автомобиля.
REMOTE IN
Не используется.
Головное устройство:
CQ-VD7003W
Модуль расширения:
CY-EM100N
ТВ-тюнер:
CY-TUP133W/
CY-TUN133W
VIDEO
(желтый)
TO EXPANSION MODULE
Кабель RCA
Межблочный
кабель головного
устройства/модуля
расширения
К одному из системных
гнезд (вход)
Межблочный кабель головного устройства/модуля
расширения (поставляется в комплекте CY-EM100N)
Имейте в виду относительно пульта ДУ
головного устройства (стр. 41):
p Пульты ДУ некоторых головных устройств
могут не иметь специальных кнопок для
управления телевизором, поэтому некоторые
операции управления телевизором будут
недоступны. Но это не свидетельствует
о неисправности тюнера или головного
устройства.
Порты 1 IN – 4 IN
Системные гнезда (вход)
Видеовход
Видеовход
Кабель RCA (дополнительный)
Видео (желтый)
Видео
(желтый)
Не используется.
