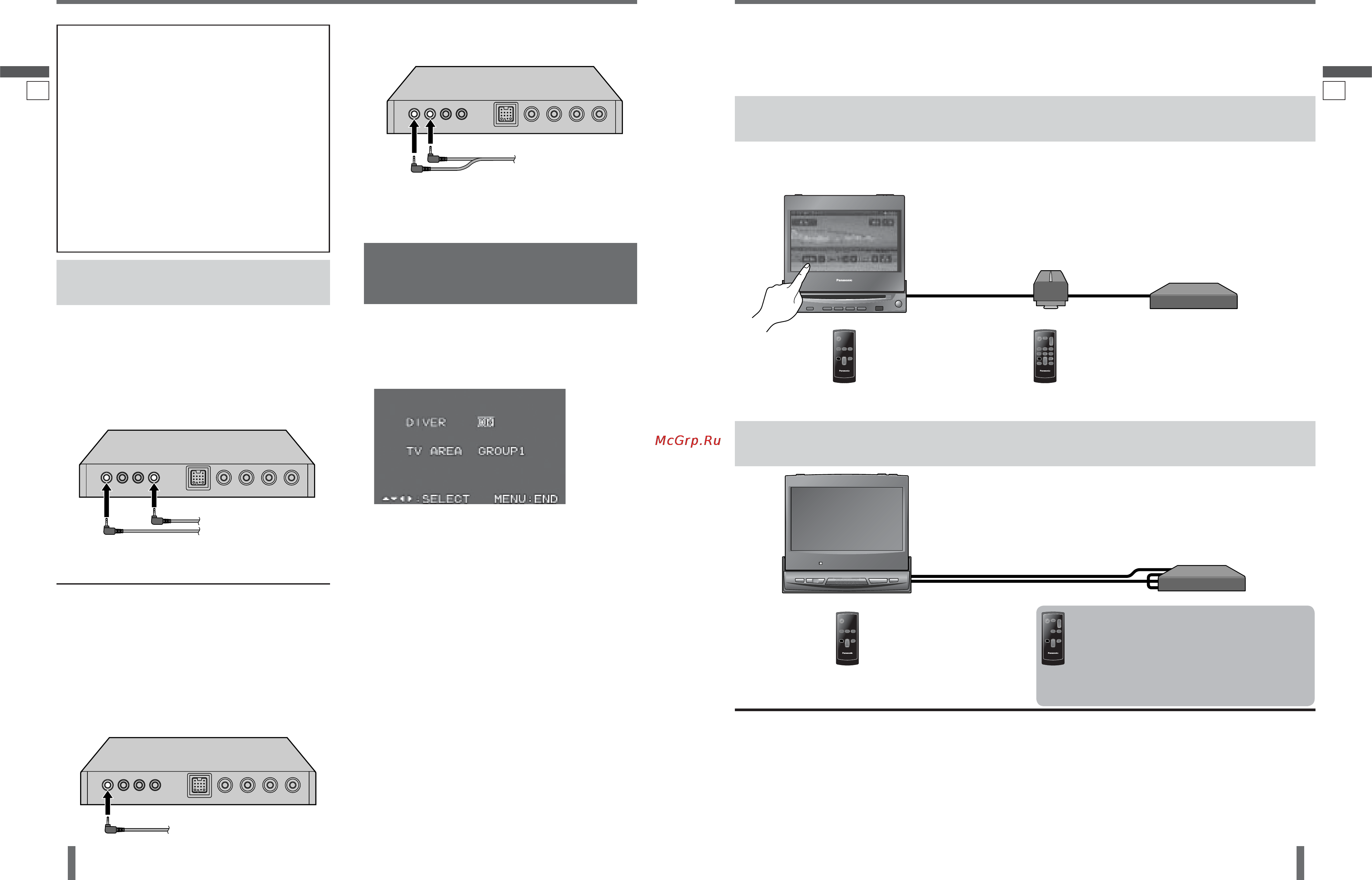

40
Русский
CY-TUP133W/TUN133W
41
CY-TUP133W/TUN133W
Русский
9
Разнесенная телевизионная антенна
При использовании двух
дополнительных антенн
Необходимо подготовить две антенны.
Подсоедините к тюнеру четыре вывода
двух антенн. Скомбинируйте телевизионные
входы тюнера и антенные выводы, как
показано на стр. 52.
Подсоединение антенны при наличии одного
антенного гнезда
Убедитесь, что DIVER (Разнесение)
установлено на “ON”.
Примечание:
Если единственным возможным
вариантом является использование одной
дополнительной телевизионной антенны,
функция разнесения не будет давать эффекта.
1. Способ подсоединения антенн зависит от
количества антенных гнезд.
Подсоединение антенны при наличии одного
антенного гнезда
Разнесенная телевизионная антенна:
Если к системе подсоединены две антенны, то для
приема телевизионного сигнала автоматически
выбирается антенна, обеспечивающая лучший
прием. Установите DIVER (Разнесение) на “ON”
для снижения уровня шумов.
Для эффективного использования
функции разнесения:
Подсоедините обе прилагаемые
телевизионные антенны.
Установите DIVER (Разнесение) на “ON”.
Примечание:
p Если подсоединена только одна антенна,
функция разнесения не дает эффекта.
Подсоединение антенн при наличии двух
антенных гнезд
2. Убедитесь, что DIVER (Разнесение)
установлено на “OFF”.
Настройка DIVER
(Разнесение) антенны
Выберите “ON”, чтобы получить хороший прием.
Установка по умолчанию: ON
Установка: ON/OFF
Нажмите [PWR] (Питание).
Нажмите [MENU].
Рекомендации в отношении системы и управления
Монтируемый в приборной панели монитор (CY-VM7203W) и
телевизионный тюнер
Рекомендуется использовать данный телевизионный тюнер с
нижеуказанным головным устройством Panasonic.
Более подробное описание функций головного устройства и его пульта ДУ приведено в инструкции
по эксплуатации головного устройства.
Головное устройство с сенсорной панелью управления (CQ-VD7003W,
CQ-VD6503W), модуль расширения (CY-EM100N) и телевизионный тюнер
Для управления телевизионным тюнером используйте сенсорную панель головного устройства.
Более подробно функции сенсорной панели и пульта ДУ описаны в инструкции по эксплуатации
головного устройства, см. главу об управлении телевизором.
Подсоединение модуля расширения
(Соединение возможно и без
подсоединения модуля расширения.)
Подсоединение RCA
Подсоединение
дистанционного управления
Объединение данного телевизионного
тюнера и головного устройства не Panasonic
(бортовой аудиосистемы автомобиля с
монитором/блоком АВ):
Невозможно управлять данным телевизионным
тюнером с пульта ДУ или головного устройства
не Panasonic.
Пульт ДУ телевизионного тюнера:
Используйте этот пульт
ДУ для настройки
телевизионного тюнера
(настройка DIVER
(Разнесение) антенн, выбор
TV AREA (Страна)).
Пульт ДУ головного устройства:
Этот пульт ДУ служит для регулировки
громкости, переключения источников,
переключения телевизионных
каналов и конфигурирования памяти
предустановленных каналов.
Пульт ДУ телевизионного тюнера:
Используйте этот пульт ДУ
для настройки телевизионного
тюнера (настройка DIVER
(Разнесение) антенн, выбор
TV AREA (Страна)) и общего
управления телевизором.
Пульт ДУ монитора, монтируемого в
приборной панели:
Этот пульт ДУ не может использоваться
для управления телевизионным тюнером.
(Исключая регулирование громкости,
переключение источников и т.п.)
ТВ-тюнер
Для конфигураций соединения, отличных от
рекомендованной выше конфигурации, руководствуйтесь
информацией на следующих страницах.
p Головное устройство (CQ-VD7001W): Стр. 57
Пульты ДУ, прилагаемые к головному устройству
и заднему монитору, не могут использоваться для
управления телевизором. (Исключая регулирование
громкости, переключение источников и т.п.)
10
При помощи [] или [] выберите “DIVER”.
(Только для CY-TUP133W)
При помощи [] или [] выберите “ON” или
“OFF”.
Нажмите [ENT] (ENTER) или [MENU] для
ввода и возврата в предыдущее окно.
ТВ-тюнер
