Optoma ZW212ST [10/56] Панель управления
![Optoma ZW212ST [10/56] Панель управления](/views2/1057977/page10/bga.png)
10
Русский
Введение

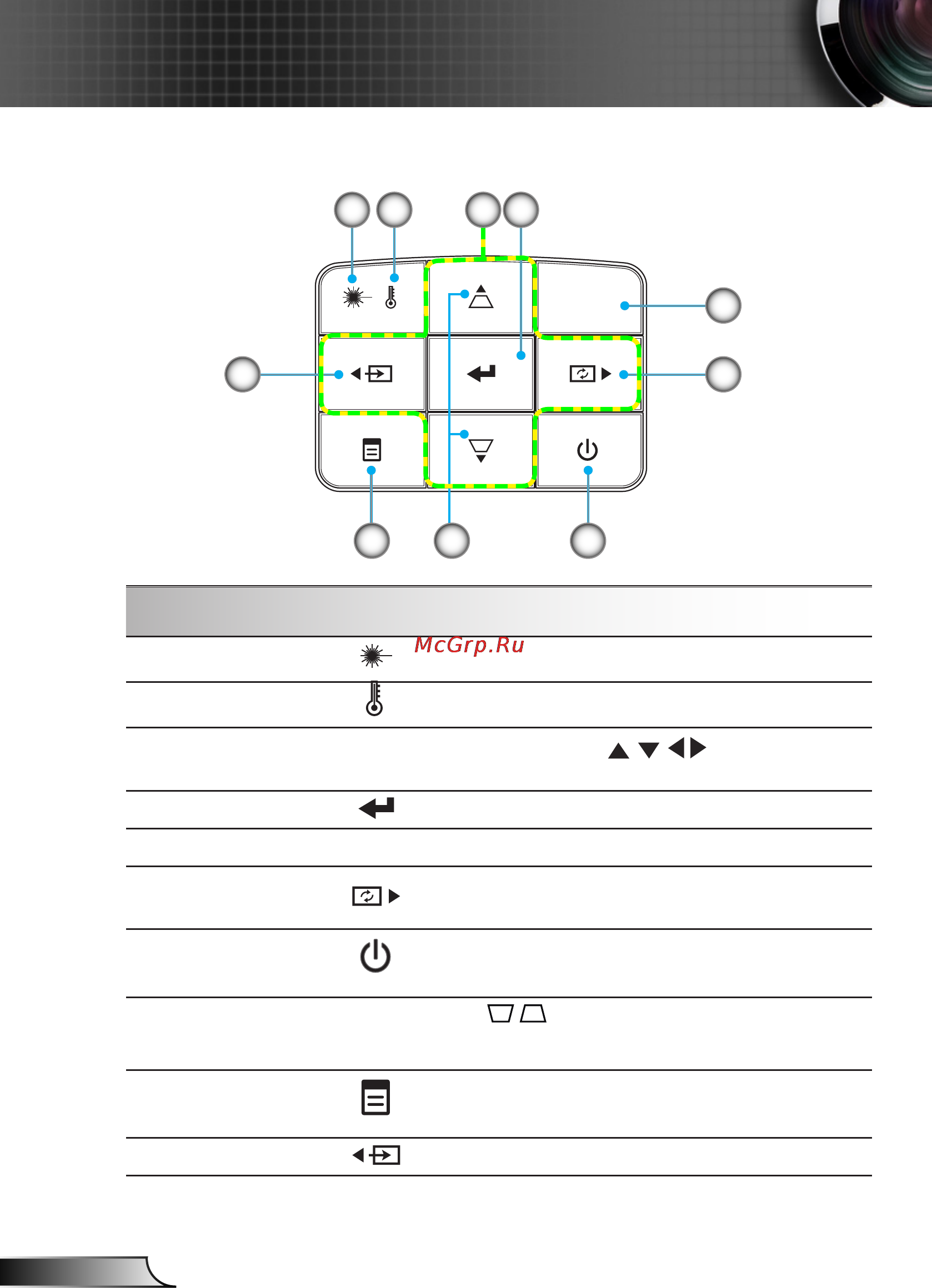

Панель управления
3 42
8
610
7
1
5
9
Использование панели управления
1
Индикатор
ЛАМПА
Показывает состояние источника света
проектора..
2
Светодиод
температуры
Показывает состояние нагрева проектора.
3
Четыре направленные
кнопки выбора
Используйте кнопки для выбора
пунктов меню и настройки параметров.
4
Ввод Подтверждение выбора пункта меню.
5
Приемник ИК Прием сигнала пульта.
6
Повторная
синхронизация
Авто-синхронизация проектора с источником
входного сигнала.
7
Индикатор
ПИТАНИЕ/
ОЖИДАНИЕ
Для включения / выключения проектора (См.
«Включение/выключение проектора», стр. 17).
Показывает состояние питания проектора.
8
Корр.трапеции
Кнопки корректируют искажение
изображения, вызванные наклоном проектора.
(± 40 градусов)
9
Меню
Нажмите для включения экранного меню.
Нажмите снова для выключения экранного
меню.
10
Источник Нажмите для выбора входного сигнала.
