Подключение проектора
PICTURE BY
SD Card
RS232C VIDEO S-VIDEO
VGA-IN/YPbPr
VGA-OUT
RJ-45
HDMI
USB / DISPLAY
AUDIO-OUT
AUDIO-IN
MOUSE/SERVICE
E62405SP
R

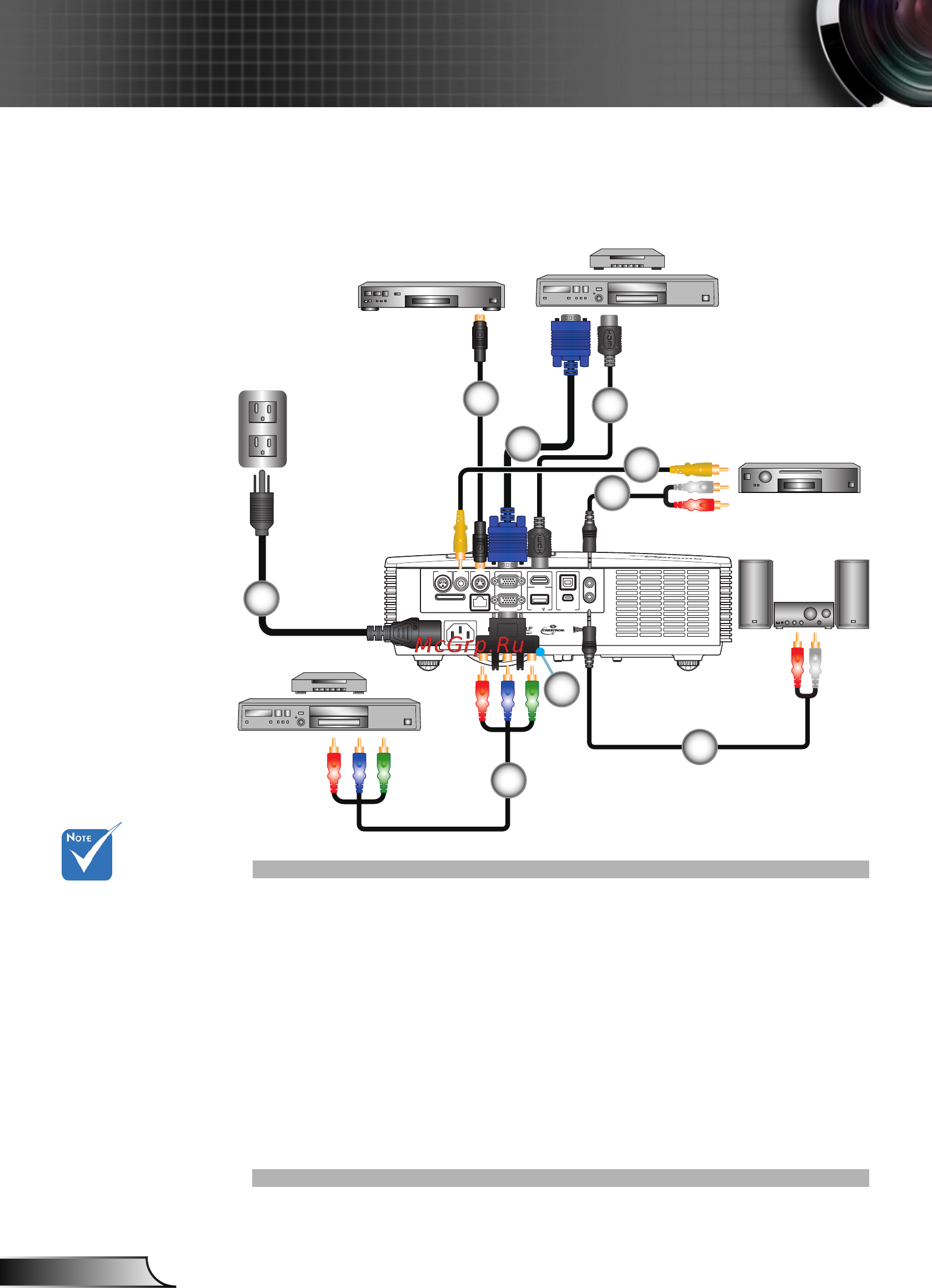

Подключение к видеоисточникам
Композитный
видеовыход
Выход стандарта
S-Video
В связи с
различными
условиями
использования в
каждойстране, в
некоторыхрегионах
в комплект
поставки могут
входить разные
принадлежности.
(*) Дополнительная
принадлежность
Аудиовыход
DVD-плеер, телеприставка Set-top
Box, HDTV приемник
1
3
2
6
5
4
7
8
1. Шнур питания
2. Кабель стандарта S-Video*
3. Кабель VGA
4. Кабель HDMI
5. Кабель композитного видеосигнала*
6. Аудиокабель/RCA*
7. Аудиокабель/RCA*
8. 15-контактный переходник на 3 компонентных разъема
RCA/HDTV*
9. Кабель с 3 разъемами RCA*
9
