Optoma ZW212ST [13/56] Подключение проектора
![Optoma ZW212ST [13/56] Подключение проектора](/views2/1057977/page13/bgd.png)
13
Русский

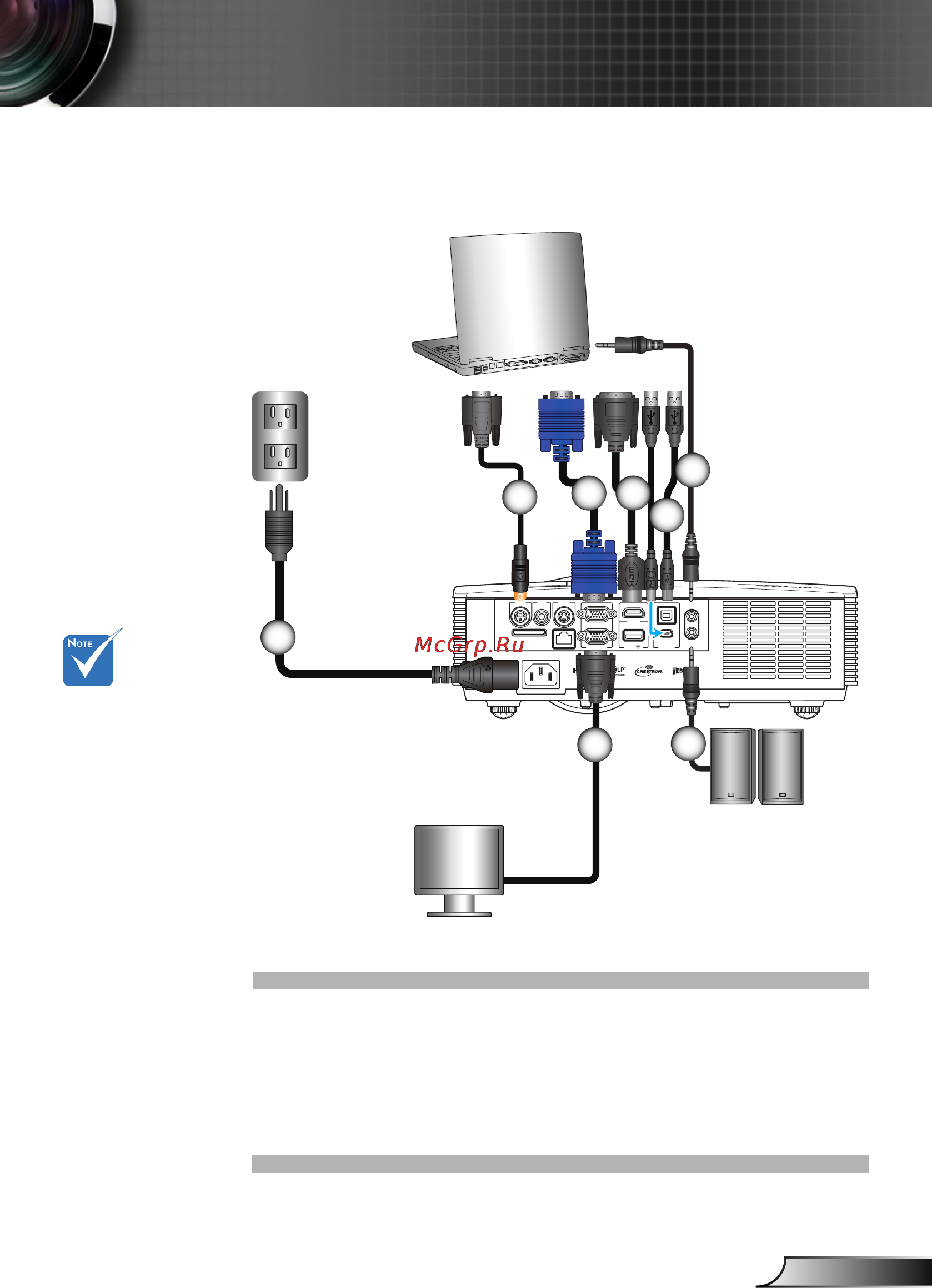

Подключение проектора
Подключение к компьютеру/
ноутбуку
В связи с
различными
условиями
использования в
каждойстране, в
некоторыхрегионах
в комплект
поставки могут
входить разные
принадлежности.
(*) Дополнительная
принадлежность
PICTURE BY
SD Card
RS232C VIDEO S-VIDEO
VGA-IN/YPbPr
VGA-OUT
RJ-45
HDMI
USB / DISPLAY
AUDIO-OUT
AUDIO-IN
MOUSE/SERVICE
m o l e x
MOLEX MOLEX
E62405SP
R
1
2
4
5
6
7
3
8
1. Шнур питания
2. Кабель RS232*
3. Кабель VGA
4. Кабель HDMI*
5. Кабель USB (тип B)*
6. Кабель входа аудио*
7. Кабель звукового
выхода*
8. Кабель выхода VGA*
