Optoma ZW212ST [9/56] Обзор разъемов
![Optoma ZW212ST [9/56] Обзор разъемов](/views2/1057977/page9/bg9.png)
9
Русский
Введение

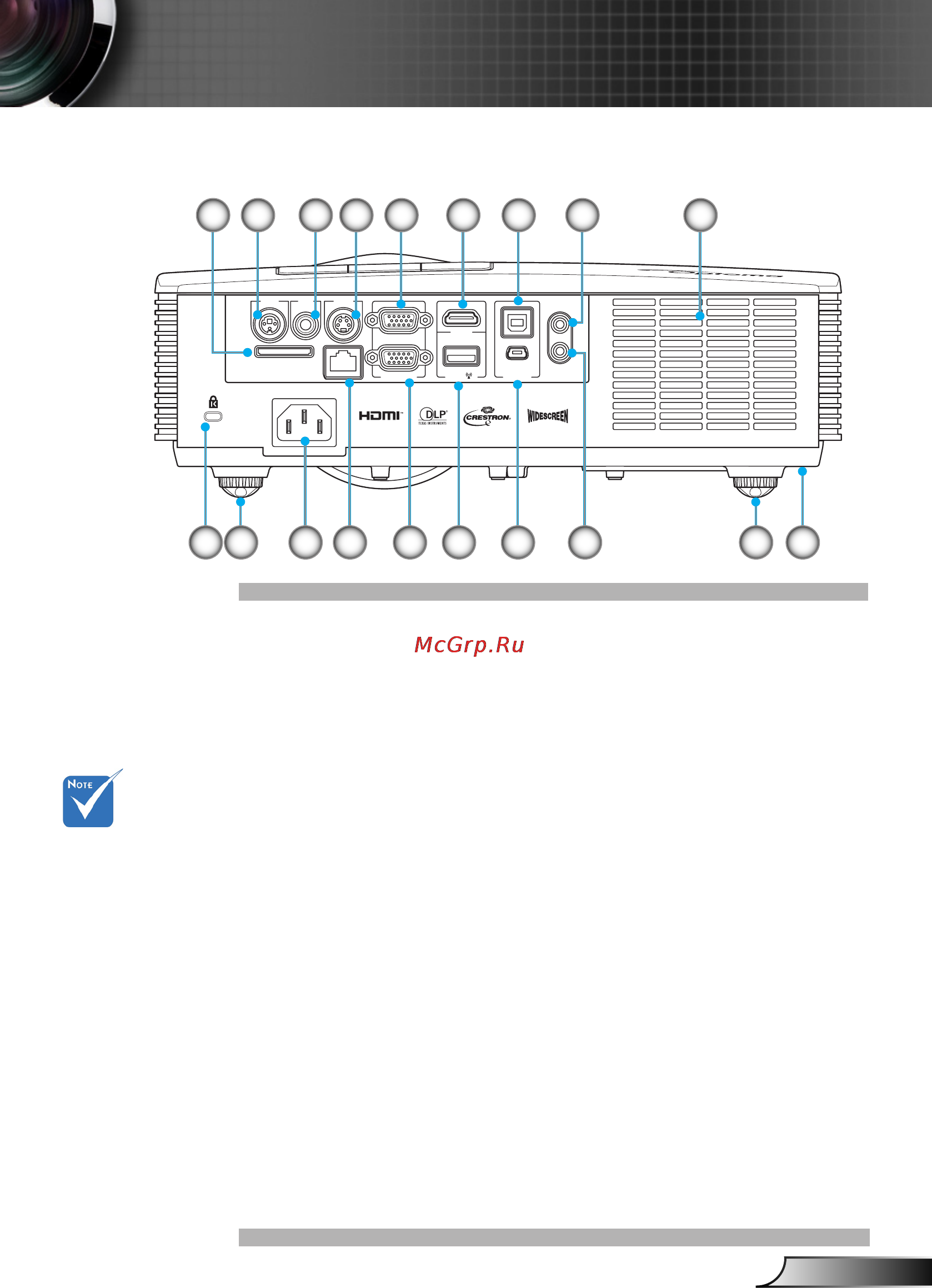

Обзор разъемов
Гнездо SD-карты памяти*1.
Разъем RS-232 (3-конт., типа DIN)2.
Входной разъем комбинированного видеосигнала3.
Входной разъем стандарта S-Video4.
Разъем VGA-In/YPbPr (Аналоговый сигнал ПК/Вход 5.
компонентного видео/HDTV/YPbPr)
Разъем HDMI6.
Порт USB (тип B) для удаленной мыши и обновления 7.
микропрограмм
Входной звуковой разъем (3,5 мм мини-джек)8.
Вентилятор9.
Решетка безопасности10.
Ножки для регулировки наклона11.
Выходной звуковой разъем (3,5 мм мини-джек)12.
Порт Mini-USB*13.
USB (для радиоадаптера или флэш-накопителя)*14.
Разъем выхода сигнала VGA (для сквозного 15.
подключения монитора)
Сетевой разъем RJ-45*16.
Разъем электропитания17.
Ножки для регулировки наклона18.
Отверстие для установки замка Kensington™19.
Сквозное
соединение
мониторов
возможно
только через
разъемы VGA-
In.
PICTURE BY
SD Card
RS232C VIDEO S-VIDEO
VGA-IN/YPbPr
VGA-OUT
RJ-45
HDMI
USB / DISPLAY
AUDIO-OUT
AUDIO-IN
MOUSE/SERVICE
7653
14 1219
1
18 13
4 8 9
17
2
16 15 11 10
* Только для
короткофоку-
сных моделей
