Подключение18
Подключение
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Некоторые из указанных ниже соединительных кабелей могут не входить в комплект
поставки данного проектора (см. "Комплектация" oна стр. 8). Они доступны для
приобретения в магазинах электронных товаров.
• Более подробно способы подключения описаны на стр. 19-23.

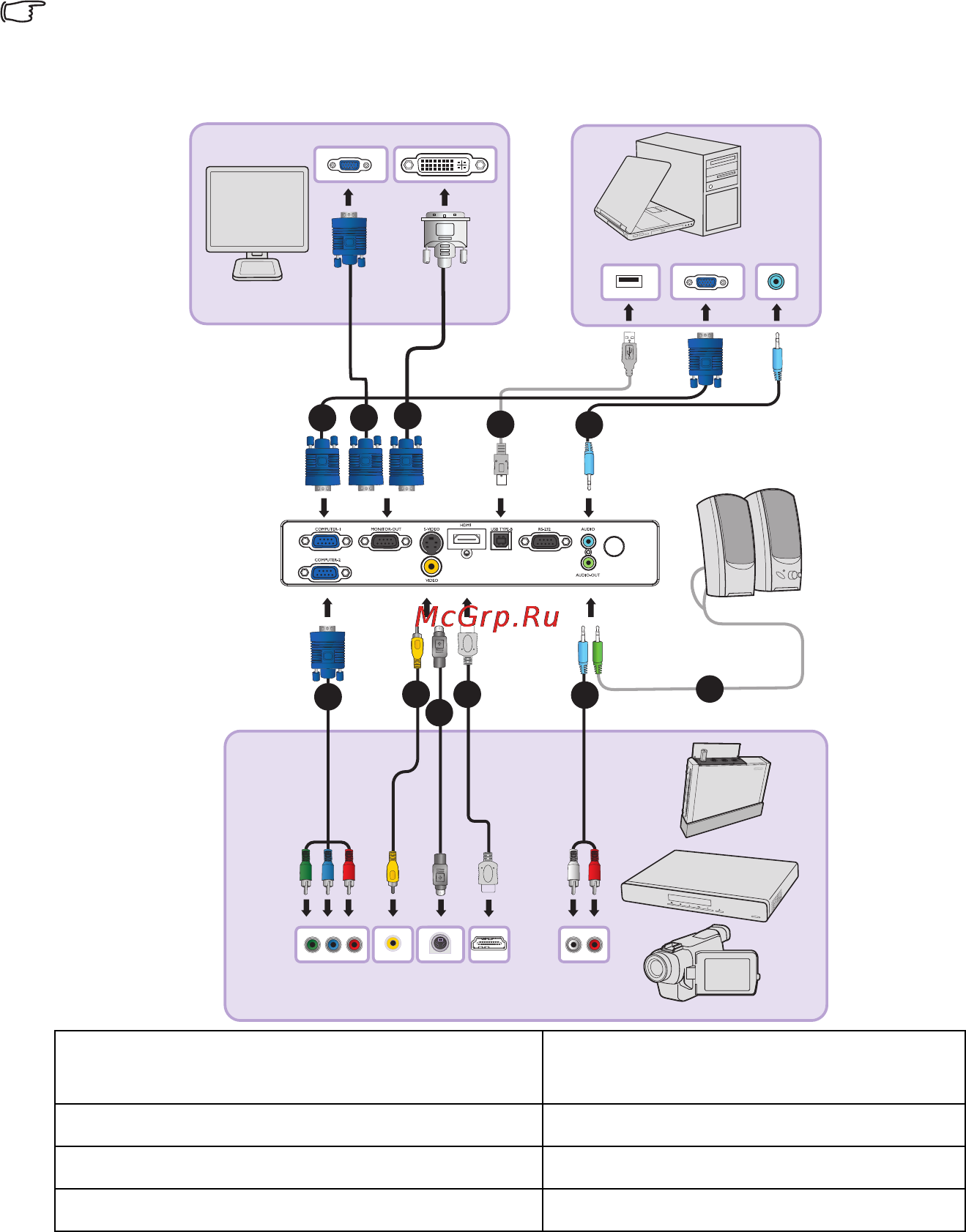

1. Кабель VGA 5. Кабель-адаптер «Компонентный
видеосигнал к VGA (DSub)»
2. Кабель VGA к DVI-A 6. Видеокабель
3. Кабель USB 7. Кабель S-Video
4. Аудиокабель 8. Кабель HDMI
3
1
2
1
4
5
4
4
86
7
MS510_MX511-Russian.book Page 18 Sunday, June 6, 2010 8:23 PM
