Подключение20
Подключение источников видеосигнала
Проектор требуется подключать к источнику видеосигнала только одним из
описанных выше способов; тем не менее, все способы подключения обеспечивают
различное качество видеосигнала. Наиболее вероятно, что выбранный способ
подключения будет зависеть от наличия соответствующих разъемов на стороне
проектора и на стороне источника видеосигнала (см. ниже):
Подключение аудиосигнала
Проектор оснащен одним встроенным моно-динамиком, которых предназначен для
воспроизведения звука с нормальным качеством только в бизнес-презентациях. Он не
спроектирован и не предназначен для воспроизведения стерео звука, что может
подразумеваться при использовании проектора в системе домашнего кинотеатра.
Любой подаваемый в проектор аудиосигнал по стерео аудио входу (при наличии),
воспроизводится через динамик проектора в виде смешанного обычного
монофонического сигнала.
При подключении выходного сигнала аудио от устройства – источника видеосигнала,
установите выход аудио в положение двойного трека для получения оптимальных
звуковых эффектов.
Если имеется отдельная звуковая система, то будет целесообразным подсоединить
аудиовыход устройства-источника видеосигнала к этой звуковой системе, а не к
монофоническому динамику проектора. Схемы соединений аудиоразъемов,
показанные на стр. 18, приведены только для справки. Не требуется подключать
источник звука к проектору, если имеется другая звуковая система или
воспроизведение звука не требуется.

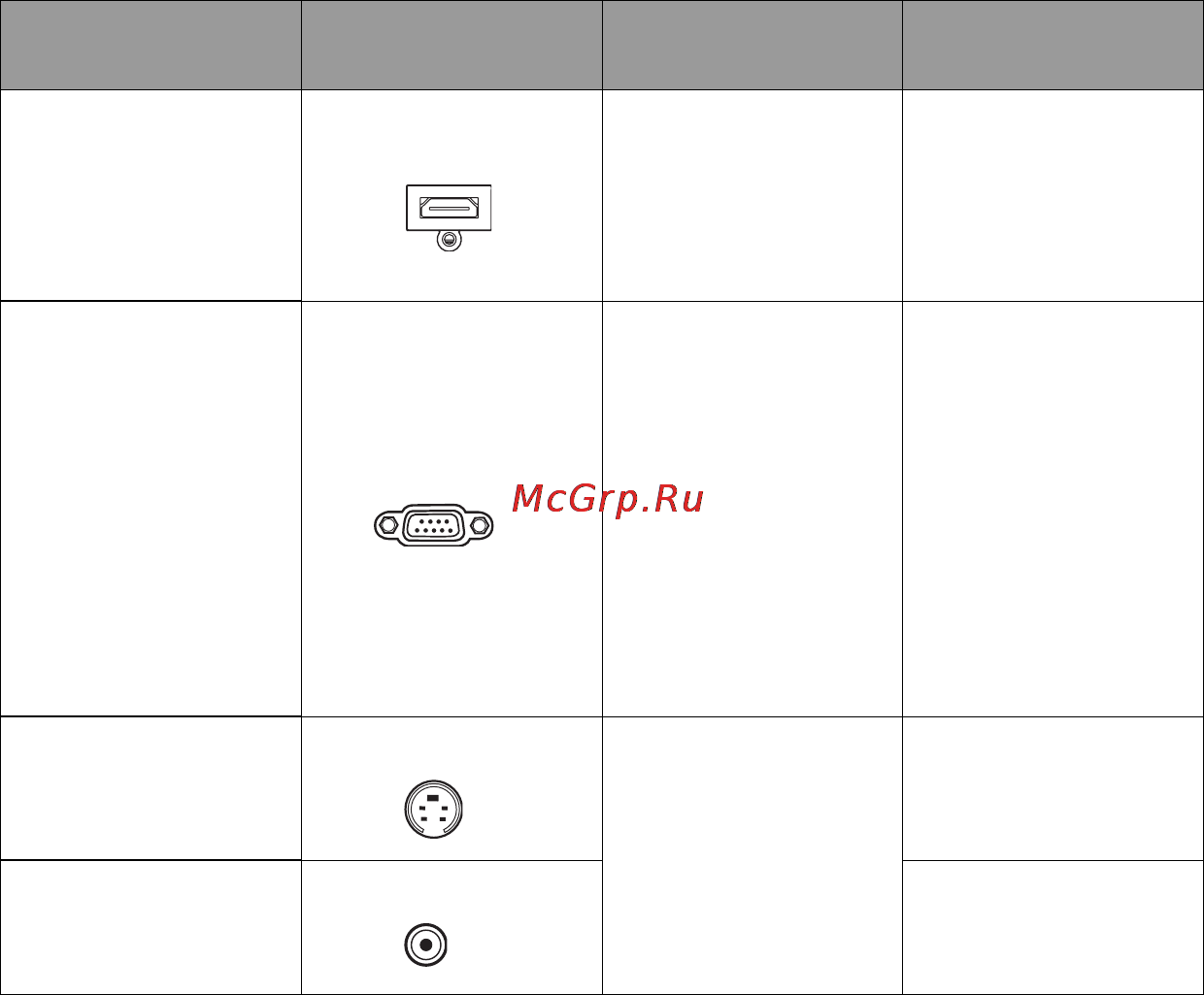

Название
разъема
Расположение
разъема
Ссылка на описание Качество картинки
HDMI
HDMI
"Подключение
устройства,
передающего
сигнал HDMI" oна
стр. 21
Самое лучшее
Компонентное
видео
КОМПЬЮТЕР
"Из перечисленных
в настоящем
руководстве
способов
подключения
данный способ
обеспечивает
наихудшее качество
изображения." oна
стр. 22
Улучшенное
S-Video
S-VIDEO "Подключение
устройства-
источника S-Video и
композитного
видеосигнала" oна
стр. 23
Хорошее
Video
VIDEO
Обычный
