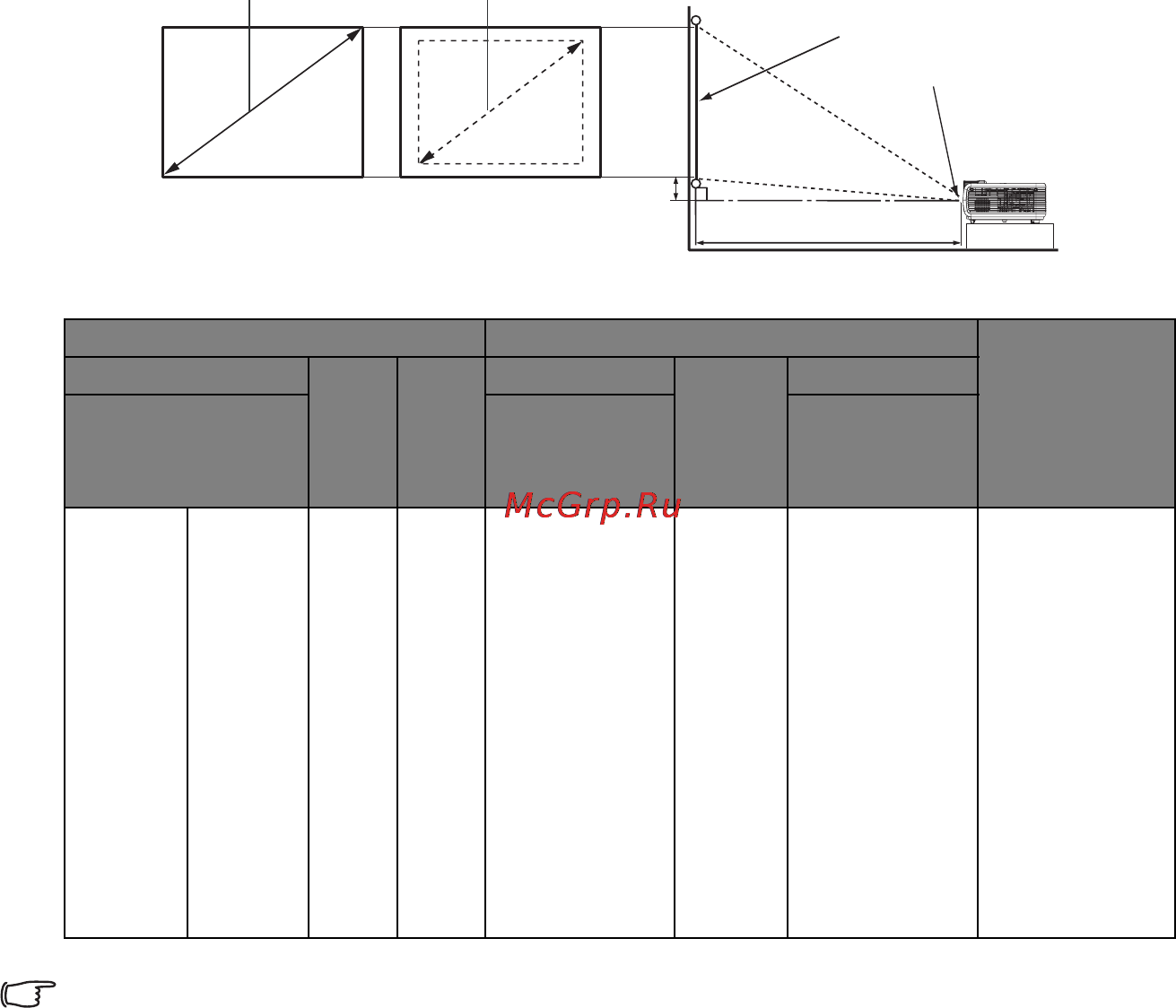

Установка проектора 17
Размеры проецирования
Для расчета нужного положения центра объектива см. "Габаритные размеры" oна стр.
64.
В связи с различиями в применяемых оптических компонентах, возможно отклонение
указанных значений в пределах 3%. В случае стационарной установки проектора BenQ
рекомендует до окончательной установки проектора физически измерить размер
проецируемого изображения и расстояние проектора после установки проектора на
место, чтобы внести поправку на оптические характеристики проектора. Это позволит
определить точное расположение проектора, являющееся оптимальным для
выбранного места установки.
Размер экрана Расстояние от экрана (мм)
Вертикальное
смещение
(мм)
Диагональ Ш
(мм)
В
(мм)
Мин. длина
Среднее
значени
е
Макс. длина
Дюймов мм (максимальн
ый масштаб)
(минимальн
ый масштаб)
30 762 610 457 1200 1260 1320 69
40 1016 813 610 1600 1680 1760 91
50 1270 1016 762 2000 2100 2200 114
60 1524 1219 914 2400 2520 2640 137
80 2032 1626 1219 3200 3360 3520 183
100 2540 2032 1524 4000 4200 4400 229
120 3048 2438 1829 4800 5040 5280 274
150 3810 3048 2286 6000 6300 6600 343
200 5080 4064 3048 8000 8400 8800 457
220 5588 4470 3353 8800 9240 9680 503
250 6350 5080 3810 10000 10500 11000 572
300 7620 6096 4572 12000 12600 13200 686
Макс. масштаб
Мин. масштаб
Проекционое расстояние
Центр объектива
Экран
Вертикальное смещение
