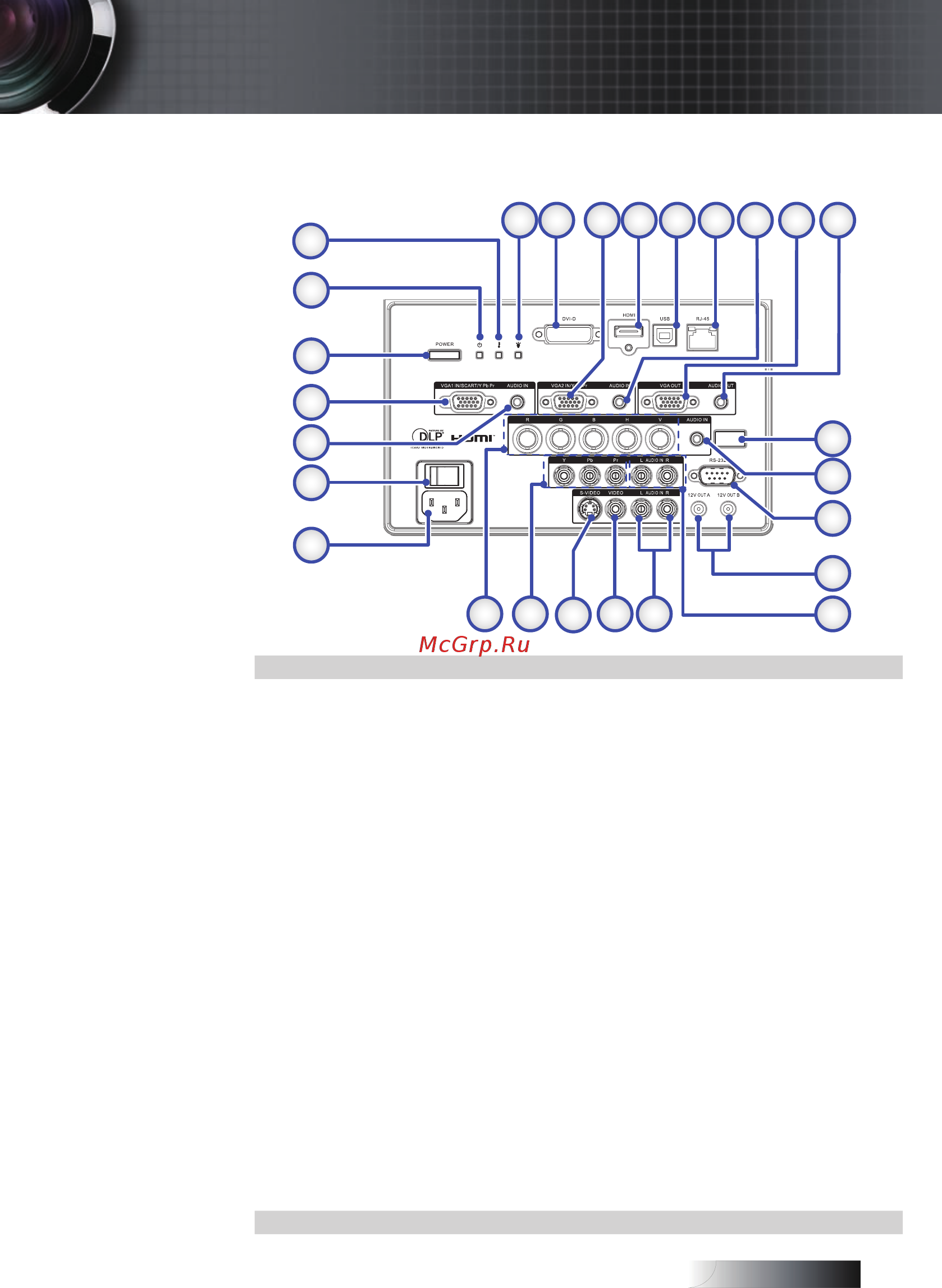

Вид сзади
18
19
1
2
3
5
6
7
4
1617
8
9
10
11
12
13
14
15
20
21
22
23
24
25
26
1.
Светодиодный индикатор
температуры
14.
Выходной разъем A/B 12 В
2.
Индикатор лампы
15.
Разъемы AUDIO IN RCA
(правый/левый)
3.
Разъем DVI-D
16.
Разъемы AUDIO IN RCA
(правый/левый)
4.
Разъем VGA 2/YPbPr
17.
Разъем VIDEO
5.
Разъем HDMI
18.
Разъем S-VIDEO
6.
Разъем USB
19.
Разъемы YPbPr
7.
Разъем RJ-45
20.
Разъемы BNC
8.
Разъем AUDIO IN
21.
Гнездо подключения шнура
питания
9.
Выход VGA
22.
Переключатель питания
10.
Разъем AUDIO OUT 3,5 мм
23.
Разъем AUDIO IN
11.
ИК-приемник на задней
панели
24.
Разъем VGA 1/SCART/YPbPr
12.
Разъем AUDIO IN
25.
Кнопка питания
13.
Разъем RS-232
26.
Индикатор питания
