Optoma EW775 [9/86] Обзор устройства
![Optoma EW775 [9/86] Обзор устройства](/views2/1058151/page9/bg9.png)
Русский
9

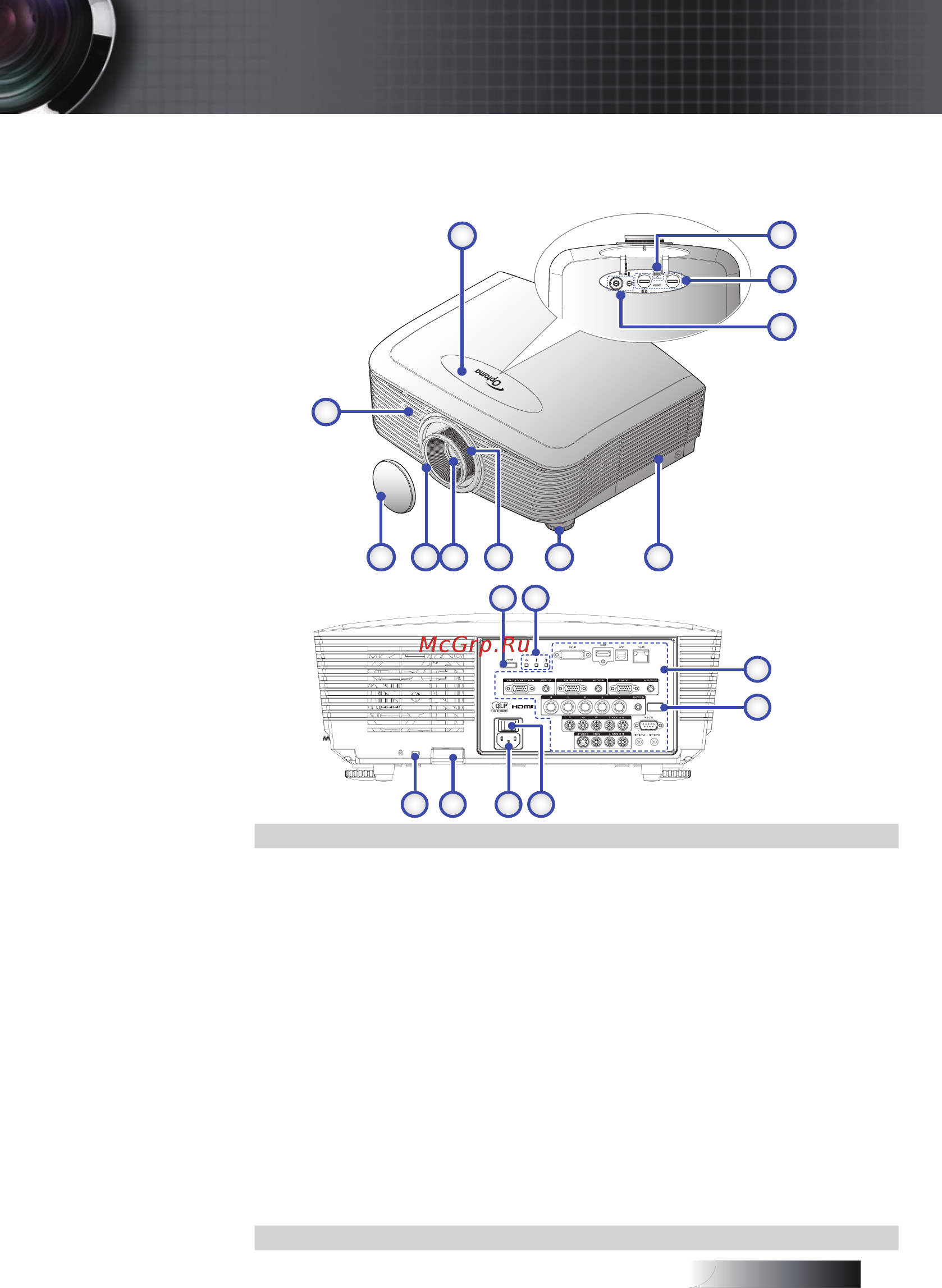

Обзор устройства
Главный блок
1.
ИК-приемник на передней панели
10.
Регулятор фокусировки
2.
Верхняя крышка
11.
Крышка объектива
3.
Кнопка разблокировки объектива
12.
Кнопка питания
4.
Регулятор объектива по
вертикали и горизонтали
13.
Светодиодные индикаторы
Органы управления сдвигом
объектива
14.
Входные/выходные разъемы
5.
Панель управления
15.
ИК-приемник на задней панели
6.
Крышка объектива
16.
Переключатель питания
7.
Регулировочная ножка наклона
17.
Гнездо подключения шнура
питания
8.
Регулятор масштабирования
18.
Замок цепи безопасности
9.
Объектив
19.
Замок Kensington™
Введение
2
1
7 69 8
11 10
5
4
3
12 13
19 18 17 16
14
15
