Optoma EW775 [13/86] Подсоединение проектора
![Optoma EW775 [13/86] Подсоединение проектора](/views2/1058151/page13/bgd.png)
Русский
13

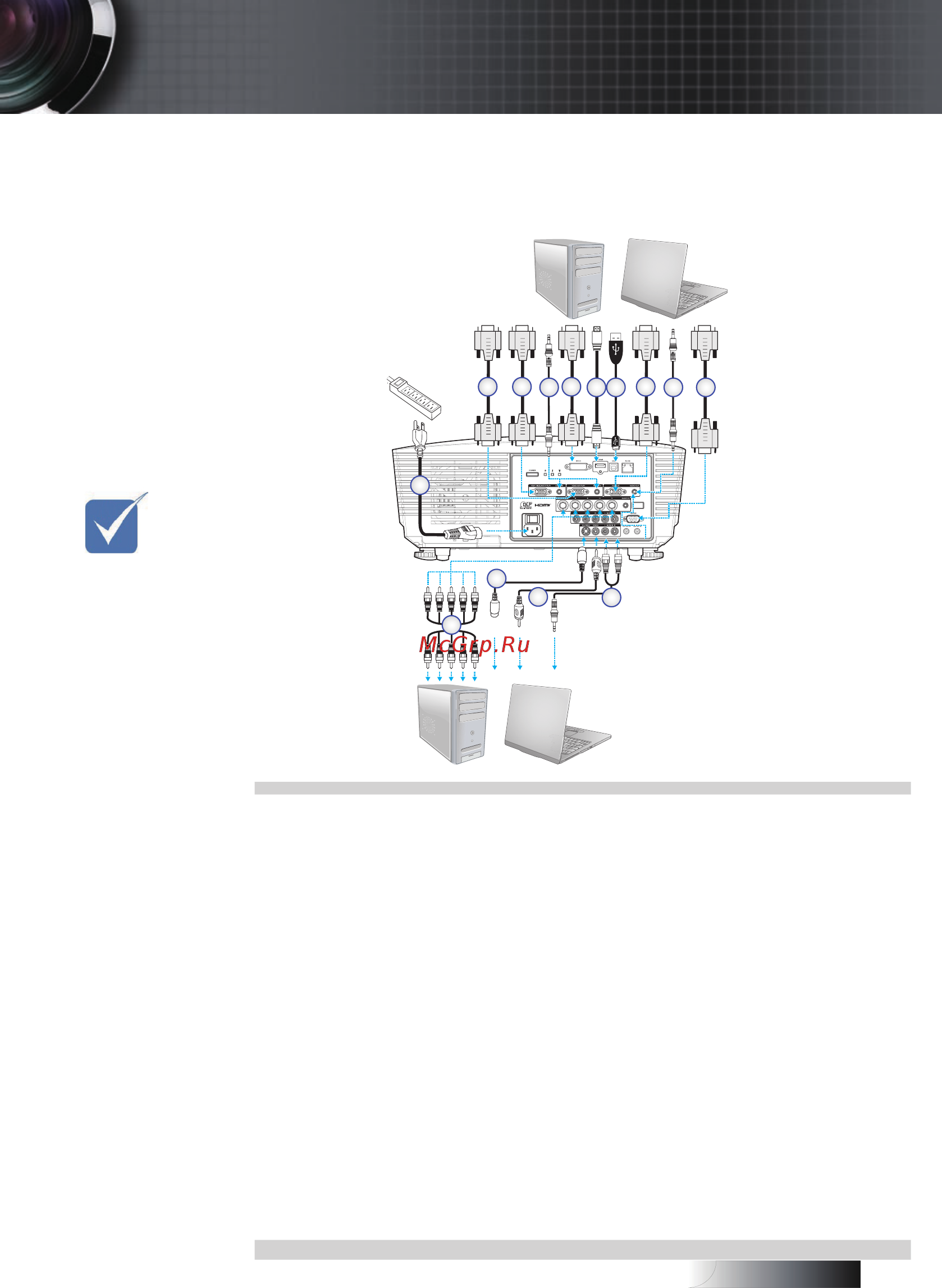

Подсоединение проектора
Подсоедините к компьютеру / ноутбуку
4
1
5
2
8
3
10
9
7
6
11
13
12
14
1.
Шнур питания
2.
Кабель VGA2
3.
Кабель VGA1
4.
Кабель Audio-in
5.
Кабель DVI-D (приобретается дополнительно)
6.
Кабель HDMI (приобретается дополнительно)
7.
Кабель USB
8.
Кабель VGA-out (поставляется только для контура сигнала VGA1 VGA)
9.
Audio-out (дополнительный кабель с разъемами RCA и 3,5 мм)
10.
Кабель RS-232 (приобретается дополнительно)
11.
Кабель Audio-in
12.
Видеокабель
13.
Кабель S-Video
14.
Кабель BNC
v Вследствие
различий
применения в
каждой стране,
для некоторых
регионов могут
поставляться
отличающиеся
принадлежности.
Примечание:
