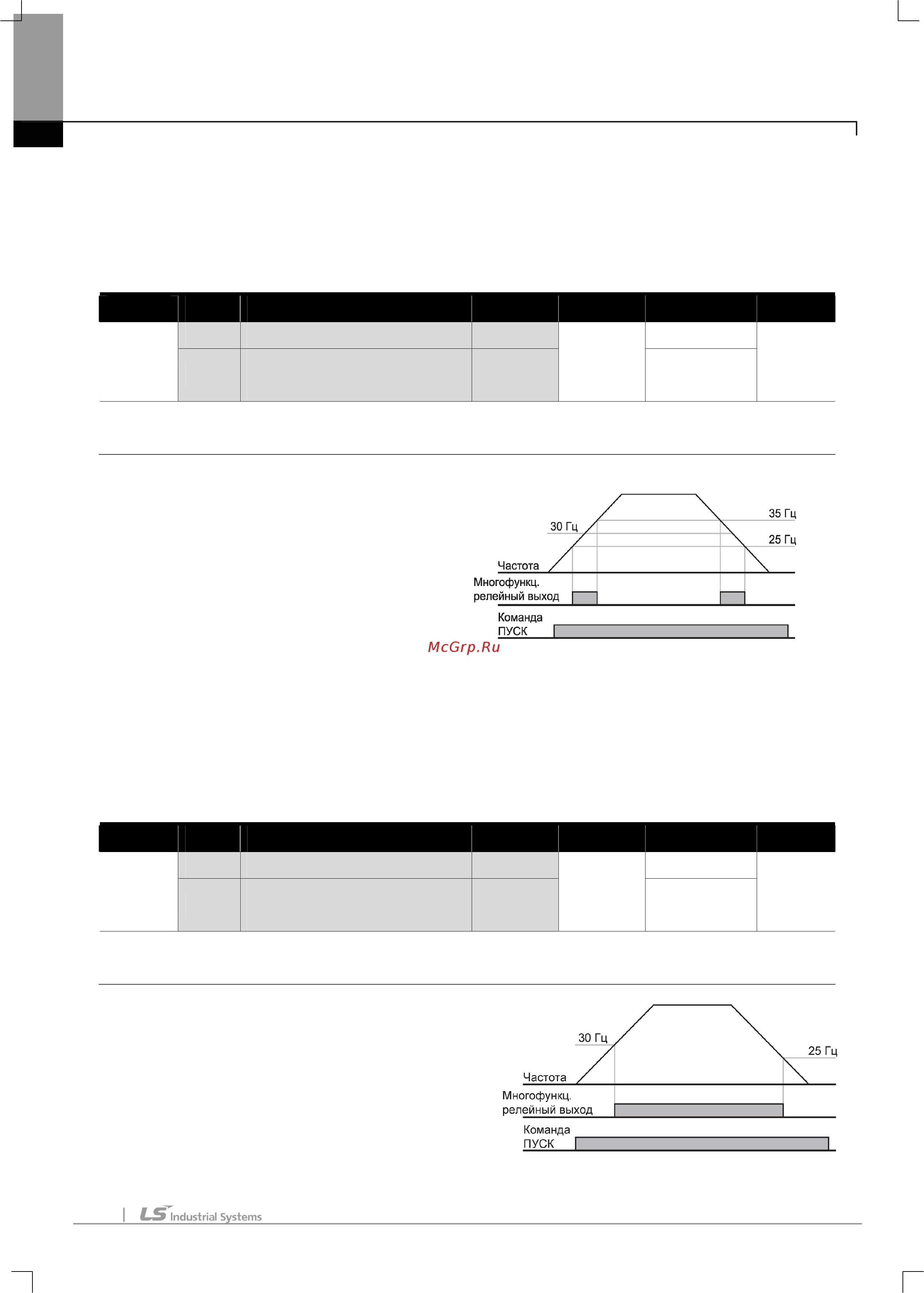

Глава 11. Мониторинг
11-8
z
2 : FDT-3
Активируется, когда рабочая частота удовлетворяет следующему условию.
Активное состояние: абсолютное значение (определенная частота – текущая частота) <= диапазон
определенной частоты/2
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
P75 Уровень определенной частоты - 30.0 PG
P76
Диапазон определенной
частоты
-
0 – 200
10.0
Гц
Не может быть выше значения параметра «Макс. частоты» (P16).
При установке P75 и P76 в 30.0 Гц и 10.0
Гц, соответственно
z
3 : FDT-4
Активируется, когда рабочая частота соответствует следующему условию.
Активное состояние:
Во время разгона: рабочая частота >= уровень FDT;
Во время торможения: рабочая частота > (уровень FDT – FDT ширина полосы/2)
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
PG P75 Уровень определенной частоты - 30.0
P76
Диапазон определенной
частоты
-
0 – 200
10.0
Гц
Не может быть установлено выше значения параметра «Макс. частоты» (P16).
При установке P75 и P76 в 30.0 Гц и 10.0 Гц,
соответственно.
