Глава 10. Дополнительные функции
10-11

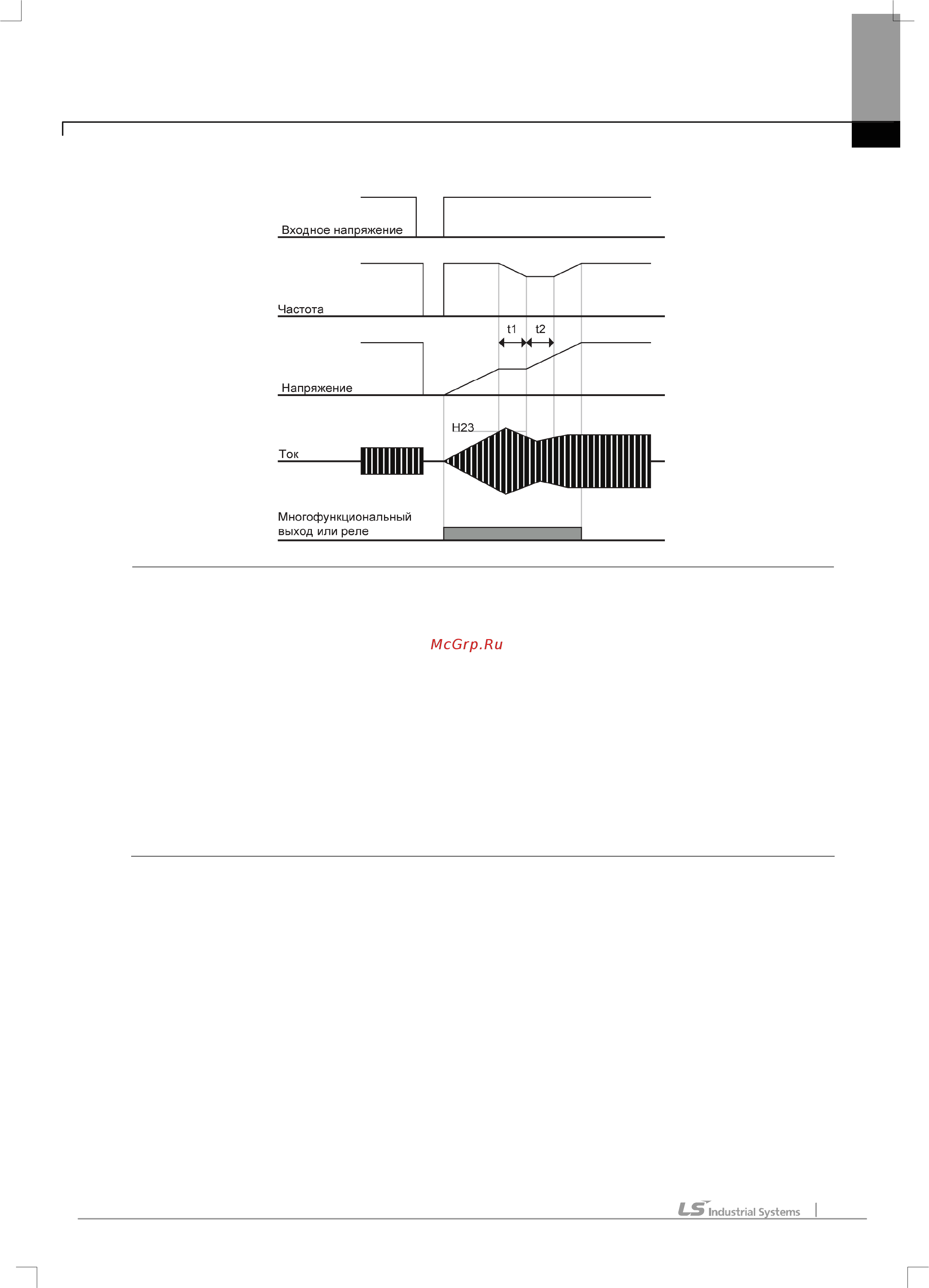

Пример поиска скорости после внезапного пропадания питания
Когда входное напряжение не подается вследствие кратковременного сбоя в
энергоснабжении, частотный преобразователь выводит сигнал ошибки из-за недостаточного
напряжения (LV) для питания выходного напряжения.
Когда подача питание восстановлена, частотный преобразователь выводит частоту до сбоя из-
за низкого напряжения и напряжение нарастает благодаря PI управлению.
t1: Если ток становится выше предустановленного в P37 значения, увеличение напряжения
остановится и частота уменьшится.
t2: В противоположном случае, снова произойдет увеличение напряжения, а уменьшение
частоты остановится.
Когда частота и напряжение будут восстановлены до номинальных значений, работа будет
продолжена на скорости до сбоя.
Операция поиска скорости подходит для нагрузок с высоким моментом инерции. Остановите двигатель и
повторно запустите, если сила трения в нагрузке велика.
Частотный преобразователь серии SV-iE5 продолжает работать в нормальном режиме при мгновенном
сбое подачи напряжения, продолжительностью менее 15 мсек (0.1кВт, 0.2кВт и 0.4кВт).
Напряжение звена постоянного тока может варьироваться в зависимости от количества выходной
нагрузки. Следовательно, сбой из-за недостаточного напряжения (Lvt) может произойти при мгновенном
сбое в энергоснабжении, если продлится более 15 мсек и выход будет выше номинала.
Технические характеристики работы при мгновенном сбое в энергоснабжении применимы, когда входное
напряжение, поданное на преобразователь, 200 – 230В ~.
Регулируйте P37 (ограничение скорости во время перезапуска) в соответствии с инерцией двигателя,
для разгона без отключения.
