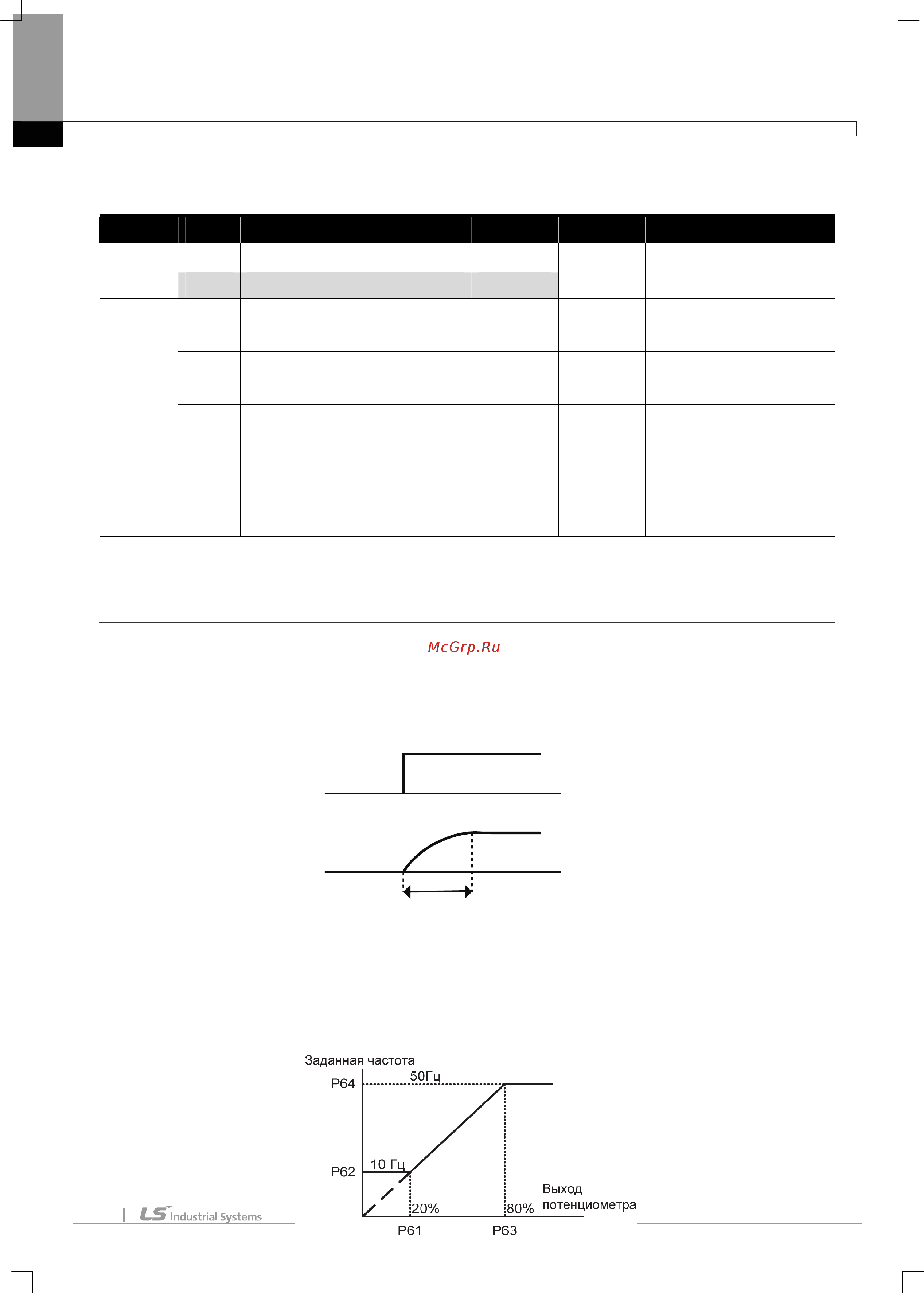

Глава 9. Базовые функции
9-2
z
Установка частоты при помощи встроенного потенциометра (вход V0)
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
0.0 Задание частоты - - - Гц
DRV
Frq Источник задания частоты 3 0 – 4 0
P60
Постоянная времени фильтра
для V0 входа
10 0 – 9999 10
P61
Минимальное входное
напряжение V0
- 0 – 100 0 %
P62
Частота, соответствующая
величине P61
- 0 – 200 0.00 Гц
P63 Макс. входное напряжение V0 - 0 – 100 100 %
PG
P64
Частота, соответствующая
величине P63
- 0 – 200 60.00 Гц
Установите пар. Frq группы DRV как 3.
Установленная частота может отображаться в 0.0 – [задание частоты] группы DRV.
P60 (Постоянная времени фильтра для входа V0): влияет на устраненеие помех в цепи установки
частоты. Увеличьте постоянную времени фильтра, если нет возможности работать в постоянном режиме
из-за помех. Увеличение установочных значений приводит к увеличению времени отклика t.
P61 – P64: Установка входного диапазона и соотвествующей частоты для входного напряжения
-10В – 0В V1.
Пример: Минимальное входное напряжение составляет 20% с соответствующей частотой 10 Гц.
Максимальное напряжение составляет 80% при рабочей частоте 50 Гц, выполняйте установку
следующим образом.
V1 вход
Заданная частота
t
