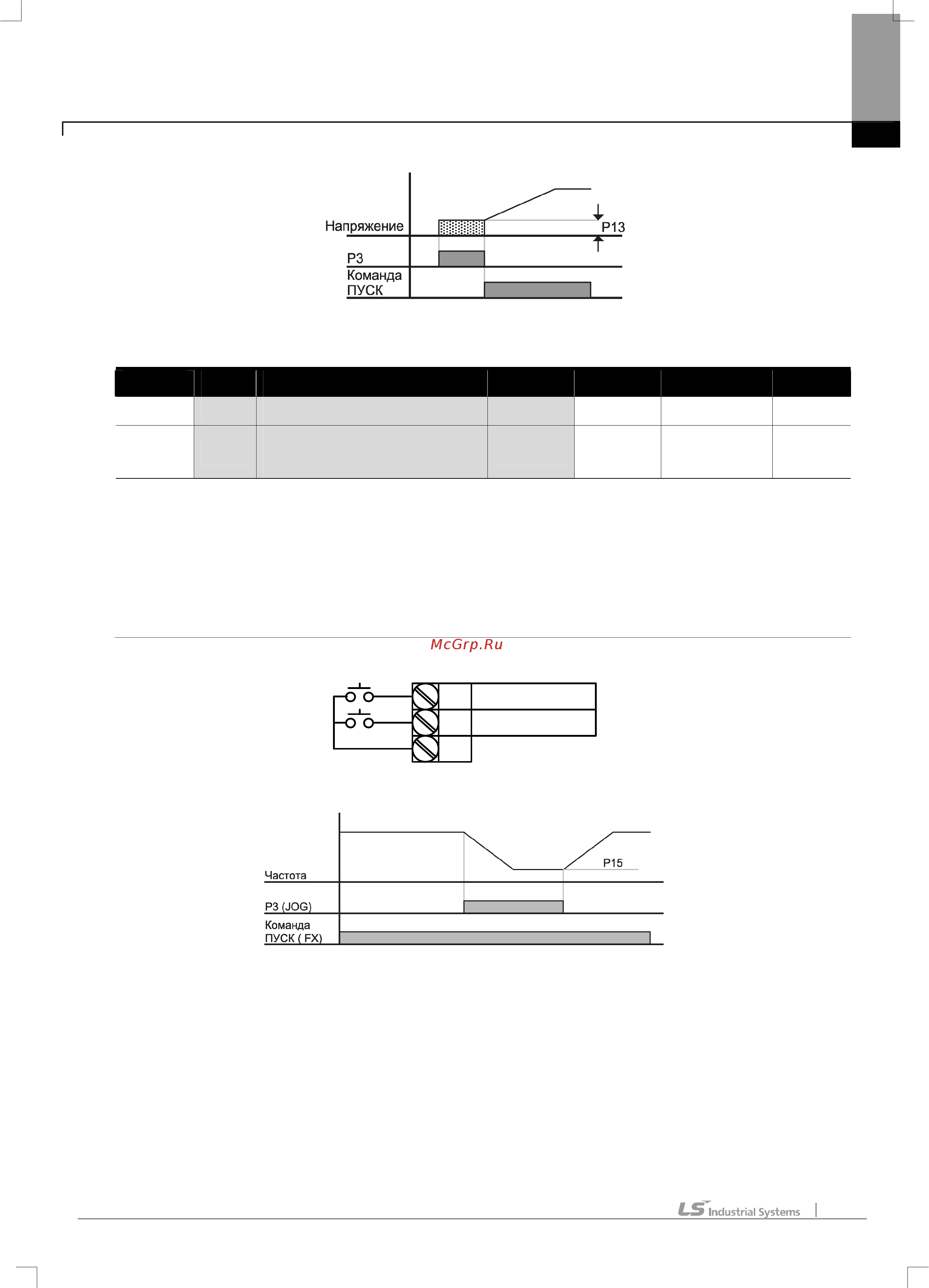

Глава 10. Дополнительные функции
10-3
10.2 Управление Jog
Группа Код Имя параметра Установка Диапазон Нач. значение Ед. изм.
PG
P15 Частота Jog - 0 – 200 10.0 Гц
PG
P68
Выбор многофункционального
входа P3
4 0 – 24 2
Установите требуемую частоту jog в P15 группы PG.
Для этой установки выберите вход из P1 – P5.
Если P3 установлен как Jog - управление, установите P68 как 4 (Jog управление).
Частота Jog может быть установлена в пределах диапазона – Максимальная частота (P16) и
Стартовая частота (P18).
Режим Jog отменяет все остальные режимы кроме режима удержания. Следовательно, если команда
задания Jog частоты поступает в середине цикла многоскоростного режима, режима
Up-Down или 3-х проводного режима, действия выполняются с частотой Jog.
Вышеприведенная схема является примером, когда многофункциональный вход установлен в режим
NPN.
P1
P3
CM
FX : P66=0
JO G : P68=4
