тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
6-7
Код Индикация Описание
FU2-01 Last trip-1
Информация о предыдущем
сбое 1
FU2-02 Last trip-2
Информация о предыдущем
сбое 2
FU2-03 Last trip-3
Информация о предыдущем
сбое 3
FU2-04 Last trip-4
Информация о предыдущем
сбое 4
FU2-05 Last trip-5
Информация о предыдущем
сбое 5
FU2-83 [Время последнего расцепления (раз-
мыкания)] показывает общее время с момента
последнего сбоя, что дает возможность точно
определить время аварии путем обратного от-
счета.
DRV-14: заданная/выходная частота
(ЖКИ Пульт управления)
DRV TAR 0.00Hz
14 OUT 0.00Hz
Заводская установка: 0.00 Гц
Данный код отображает заданную частоту,
установленную в DRV00 и выходную частоту
преобразователя.
DRV-15: заданная частота/частота
обратной связи (ЖКИ Пульт управления)
DRV REF 0.00Гц
15 FBK 0.00Гц
Заводская установка: 0.00 Гц
Данный код отображает эталонную частоту
и частоту обратной связи при ПИД-регулиро-
вании.
Высвечивается в APP-02 при выборе “Yes”.
Параметр одновременно индицирует зада-
ние и сигнал с датчика обратной связи при
ПИД-регулировании. При установке APP-02
[PID operation selection] в положение “Yes,” зна-
чения заданной и частоты обратной связи ото-
бражаются в Гц. При установке APP-02 [PID
operation selection] в положение “Yes”, a AP-
P-06 [PID feedback selection] установлен (один
из I, V1, Pulse) и выбран I/O-86 [V1 Unit Sel], I/
O-87 [I Unit Sel], I/O-88 [PulseUnitSel] в соответ-
ствии с выбором в APP-06, значения уставок
при ПИД-регулировании будут отображены в
выбранных пользователем единицах.

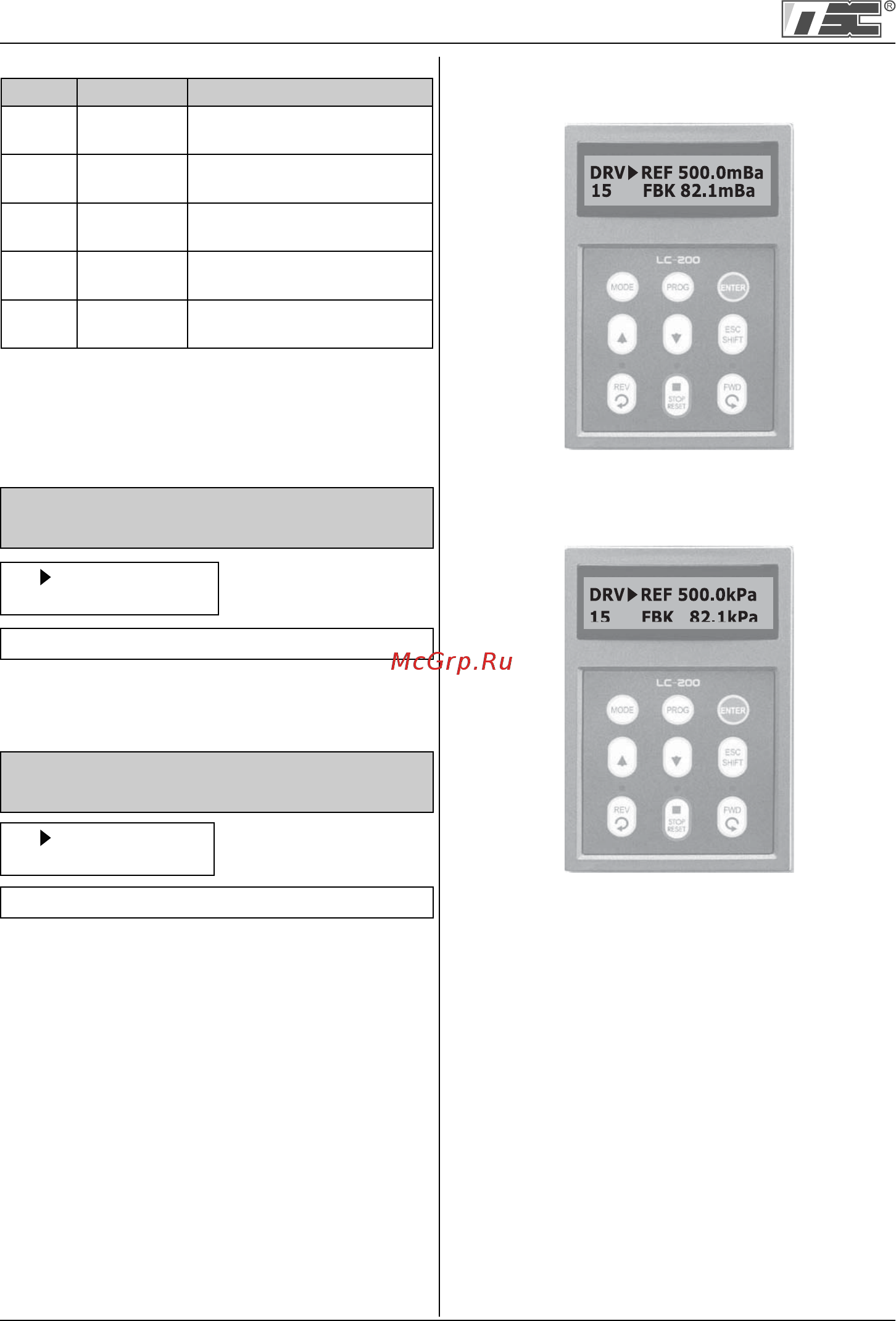

Пр. 1) При выборе [мБар]
Пр. 2) При выборе [кПа]
Глава 6. Описание параметров (DRV)
