тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
6-8
DRV-16: Выбор Гц / Об/мин
Заводская установка: 0 Гц 0
Для отображения частоты [Гц], следует уста-
новить данный параметр как 0, для отображе-
ния скорости [об/мин] – как 1.

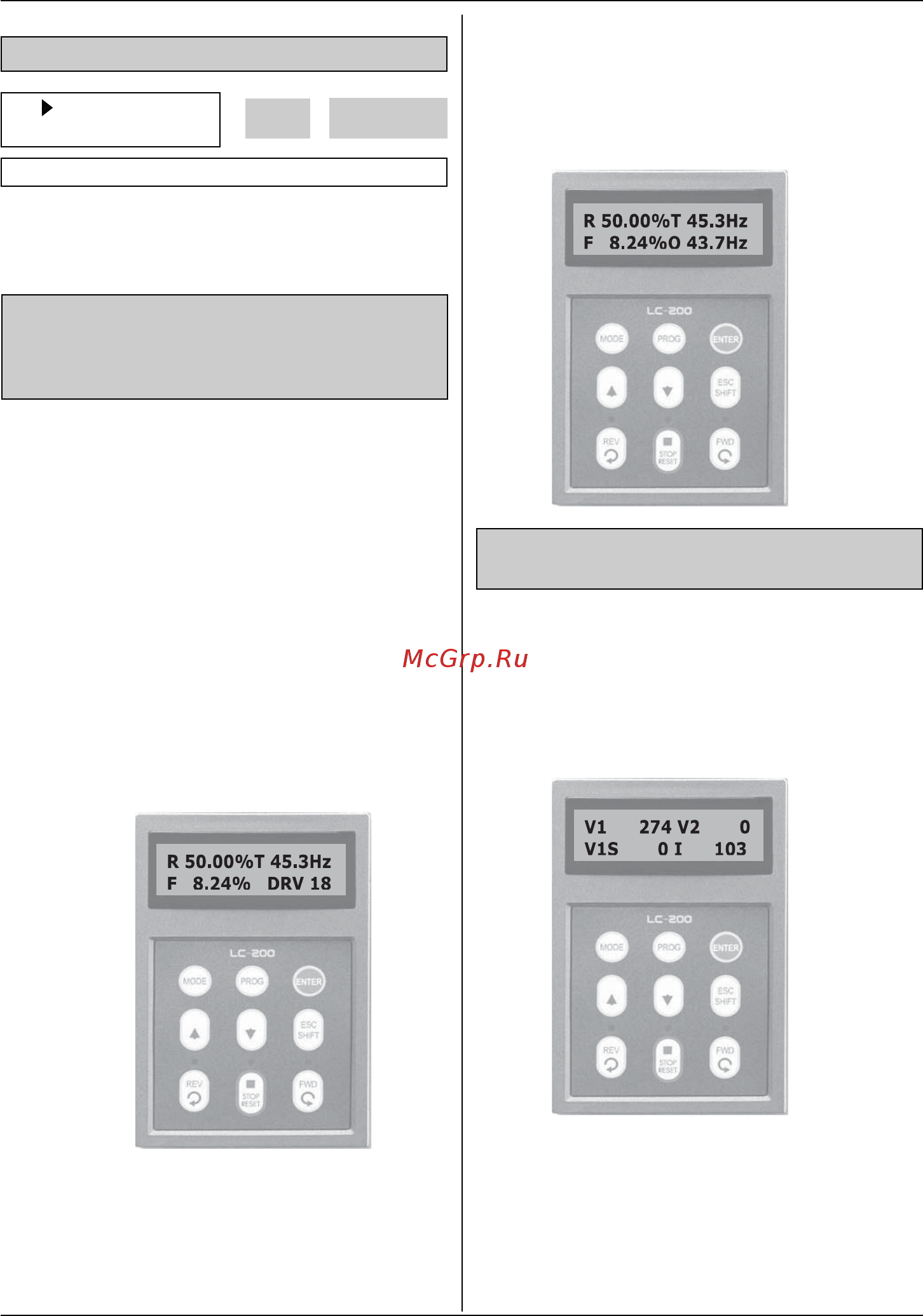

DRV-18: Параметр ПИД (для индикации
значения опорной частоты/частоты
обратной связи и заданной/выходной
частоты преобразователя)
Показывает значения опорной частоты/ча-
стоты обратной связи и выходной частоты пре-
образователя при ПИД-регулировании. Когда
APP-02 [PID operation selection] установлен в
положение “Yes,” заданная частота и частота
обратной связи отображаются в Гц.
Когда APP-02 [PID operation selection] установ-
лен в положение “Yes,” а APP-06 [PID feedback
selection] установлен в один из I, V1, Pulse, со-
ответствующая установка в I/O-86 [V1 Unit Sel],
I/O-87 [I Unit Sel], I/O-88 [PulseUnitSel] значения
опорной частоты/частоты обратной связи и за-
данной/выходной частоты преобразователя
при ПИД-регулировании будут индицироваться
в [%].
DRV
Hz/Rpm Disp
16 0 Hz
16
0
DRV-19: AD Параметр (для контроля
значения аналогового входа)
Значение AD аналогового входа,
используемое для установки частоты, ПИД
или внешнего ПИД-регулирования могут быть
индицированны в DRV-19.
Пример. При использовании V1 и I
