тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
6-9
Глава 6. Описание параметров (DRV)

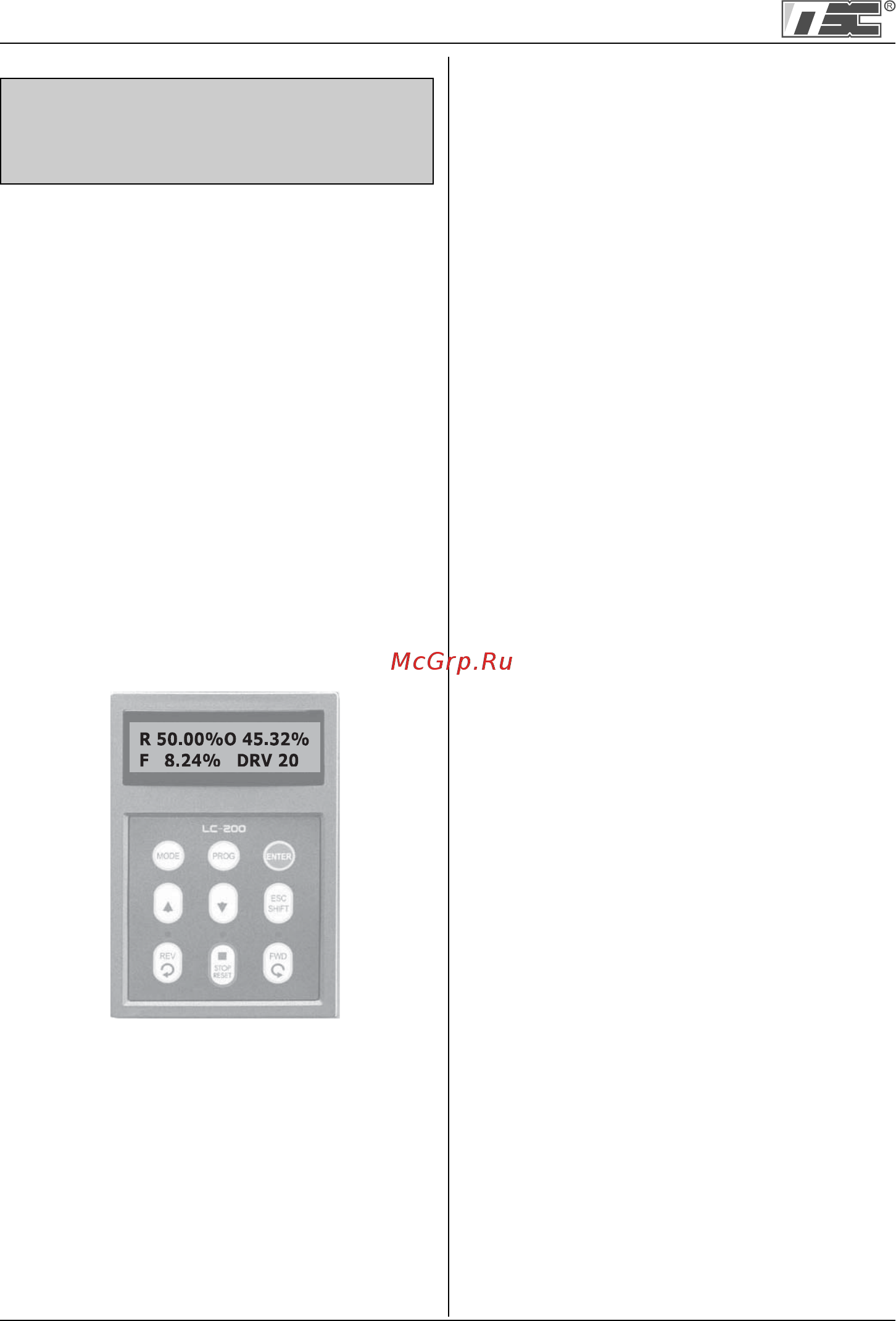

DRV-20: Параметр внешнего ПИД-регулирования
(для отображения заданного сигнала / сигнала
обратной связи / выходного сигнала при режиме
внешнего ПИД-регулирования)
Показывает значение заданного/сигнала об-
ратной связи/выходного сигнала преобразо-
вателя при внешнем ПИД-регулировании.
Когда APP-80 [Ext. PID operation selection]
установлен в положение “Yes”, значения за-
данного и сигнала обратной связи отобража-
ются в %.
Когда APP-02 [PID operation selection]
установлен в положение “Yes”, а APP-06
[PID feedback selection] установлен (один из
I, V1, Pulse), а желаемый элемент установлен
в I/O-86 [V1 Unit Sel], I/O-87 [I Unit Sel], I/O-88
[PulseUnitSel] в соответствии с выбором
APP-06, значения опорной частоты/частоты
обратной связи и заданной/выходной частоты
преобразователя при ПИД-регулировании
будут индицироваться в [%].
