Закрепление

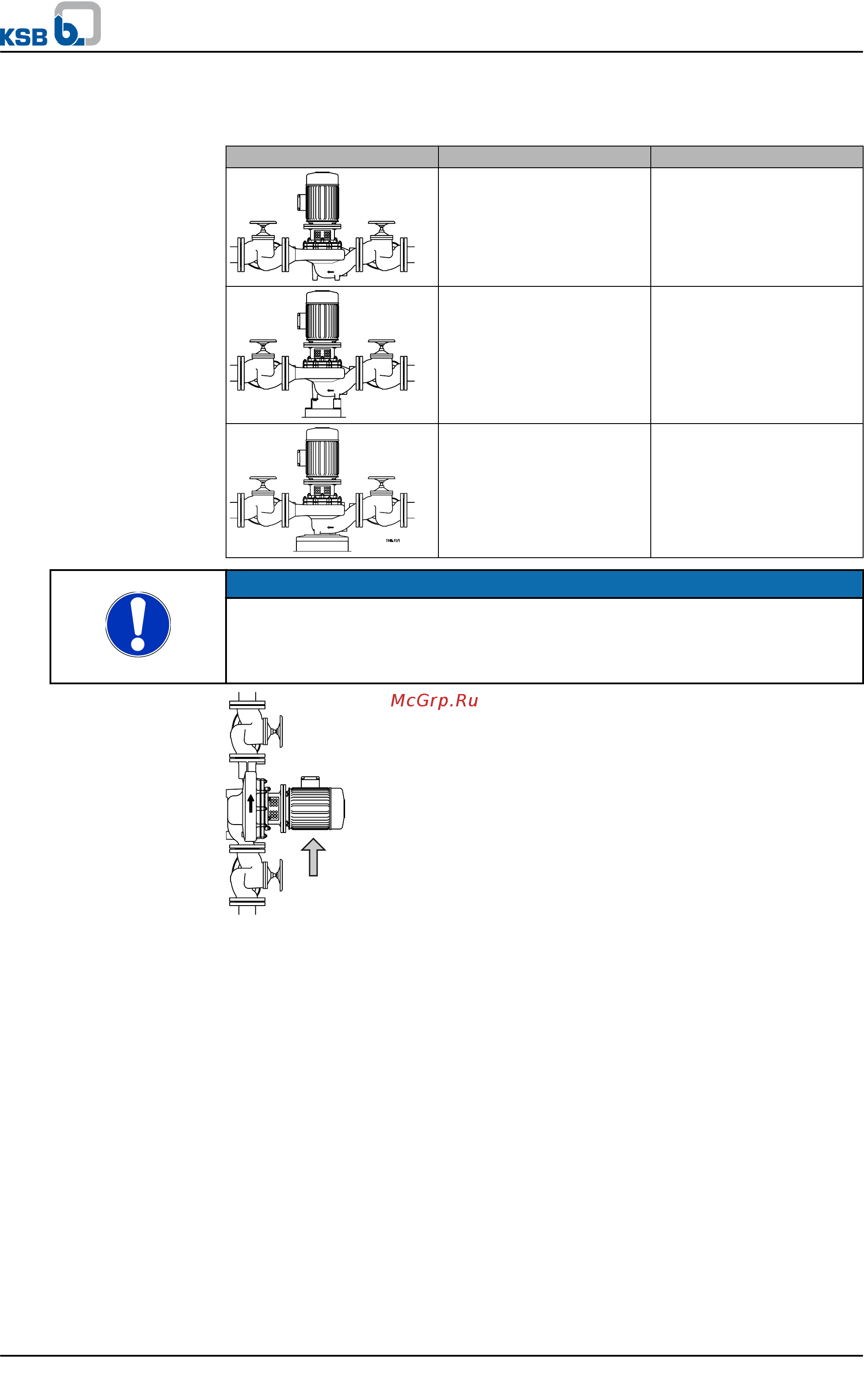

Таблица 7: Закрепление
Рисунок Типоразмер Тип закрепления
все типоразмеры крепление без опорных
лап
от 32-160 до 100-160 Крепление на трех угловых
опорах
от 100-170 до 200-315 Крепление с помощью
опорной лапы из EN-GJL
УКАЗАНИЕ
Двигатели типоразмера 180 и более при горизонтальном расположении оси
двигателя необходимо обеспечить опорой, не создавая механических напряжений.
Для этого используются отверстия для крепления опорных лап в корпусе
двигателя.
Рисунок 5: Обеспечить опирание двигателя
1.
Насосный агрегат установить на фундамент или соединить и закрепить на
трубопроводе (см. таблицу "Крепление").
2. Выровнять насосный агрегат с помощью уровня по напорному патрубку.
3. Заглушки отверстий для отвода конденсата (при наличии) заменять в
зависимости от монтажного положения.
5 Установка/монтаж
20 из 58
Etaline®
