9.2.2 Исполнение с зажимной напорной крышкой
[ Поставляется только упаковочными единицами
( )Не поставляется в виде отдельной запчасти
Etaline GN
Данное исполнение действительно для следующих типоразмеров:
32-160/... 65-160/... 100-125/...
40-160/... 80-160/... 100-160/...
50-160/...

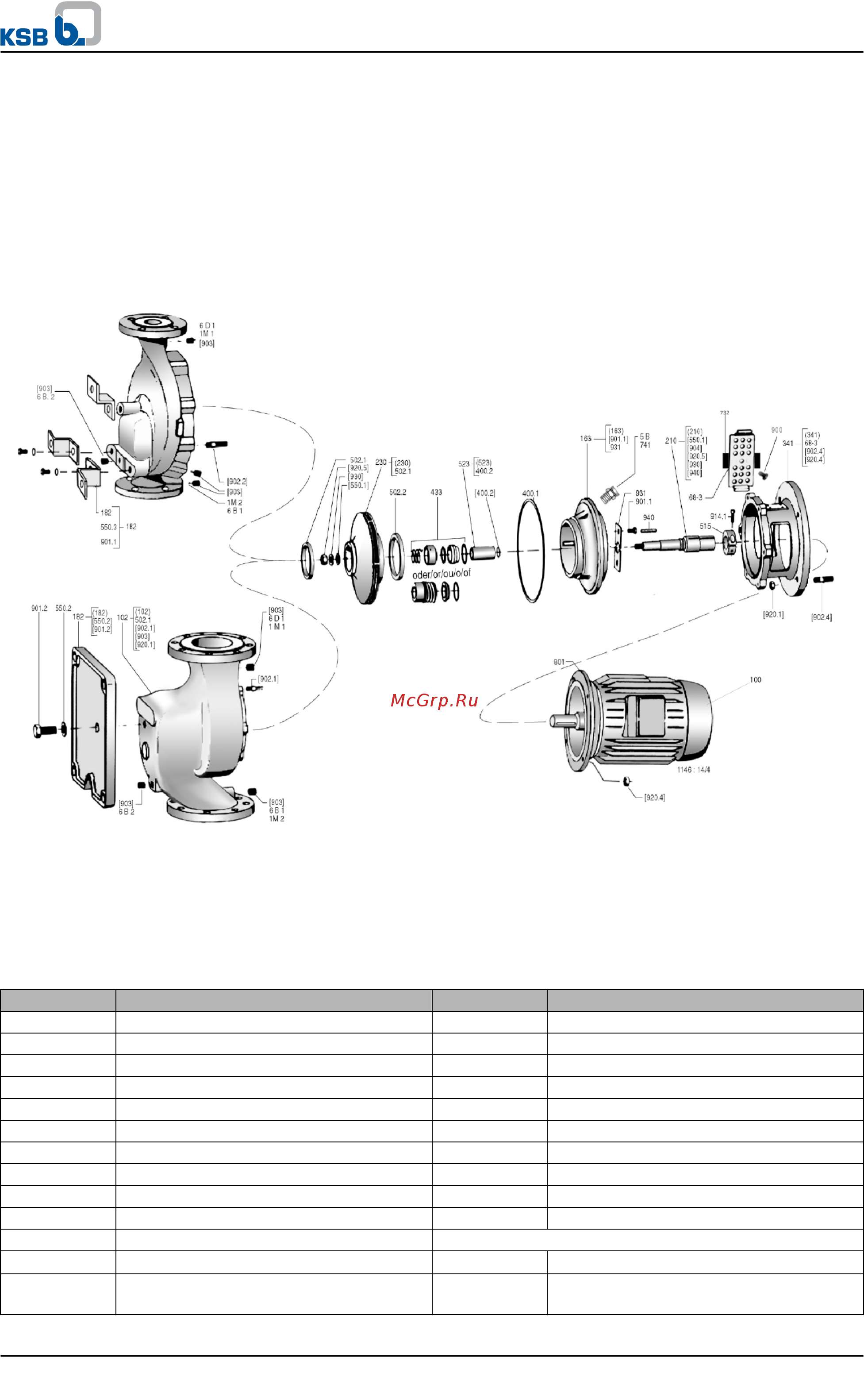

Рисунок 13: Стандартное торцевое уплотнение и зажимная напорная крышка
Etaline GN
Данное исполнение действительно для следующих типоразмеров:
100-170/... 125-160/... 150-200/...
100-200/... 125-200/... 200-315/...
Таблица 21: Спецификация деталей
Номер детали Наименование деталей Номер детали Наименование деталей
102 Спиральный корпус 801 Двигатель с фланцевым креплением
163 Напорная крышка 900 Винт
182 Опора 901.1 Винт с шестигр. головкой
210 Вал 902.2/.4 Резьбовая шпилька
230 Рабочее колесо 903 Резьбовая пробка
341 Поддон привода 914.1 Винт с цилиндрической головкой
400.1/.2 Плоское уплотнение 920..1/.3-.5 Шестигранная гайка
433 Торцевое уплотнение 930 Фиксатор
502.1/.2 Щелевое кольцо 931 Стопорная пластина
515 Зажимное кольцо 940 Призматическая шпонка
523 Втулка вала Места дополнительных присоединений
550.1/.2
Шайба
13)
1 M.1/.2 Манометр
68-3 Крышка 5 B Отведение воздуха из полости торцевого
уплотнения
9 Сопутствующая документация
Etaline®
51 из 58
