50-160/... 100-125/... 100-200/... 150-200/...
200-315/...

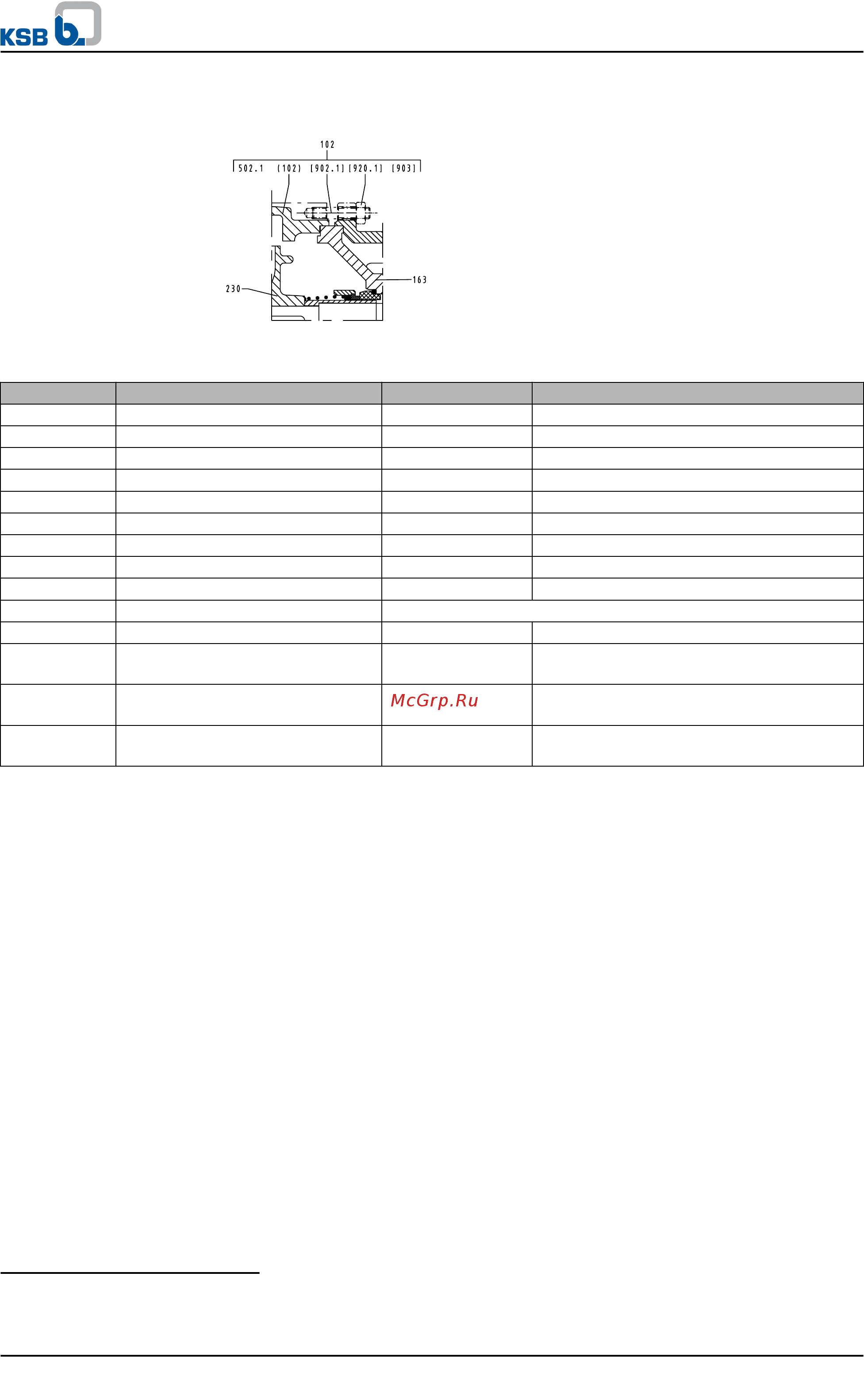

Рисунок 16: Крепление напорной крышки
Таблица 23: Список деталей
Номер детали Наименование деталей Номер детали Наименование деталей
102 Спиральный корпус 902.1/.2/.3/.4 Резьбовая шпилька
163 Напорная крышка 903 Резьбовая пробка
210 Вал 914.1 Винт с цилиндрической головкой
230 Рабочее колесо 920.1/.2/.3/.4/.5 Шестигранная гайка
341 Поддон привода 930 Фиксатор
400.1/.2 Плоское уплотнение 931 Стопорная пластина
502.1/.2 Щелевое кольцо 940 Призматическая шпонка
515 Зажимное кольцо
523 Втулка вала
550.1/.2 Шайба Места дополнительных присоединений
68-3 Крышка 1 M.1/.2 Манометр
741
Воздушный клапан
14)
5 B Отведение воздуха из полости торцевого
уплотнения
801 Двигатель с фланцевым
креплением
6 B.1/.3 Сливное отверстие
901.1 Винт с шестигр. головкой 6 D.1 Заполнение жидкостью и удаление
воздуха
14)
Специальное исполнение
9 Сопутствующая документация
54 из 58
