7. Установить крышку 68-3, затянуть винт с цилиндрической головкой.
7.6 Моменты затяжки резьбовых соединений
7.6.1 Моменты затяжки винтов насосного агрегата
A
E
F
B
X
X
X

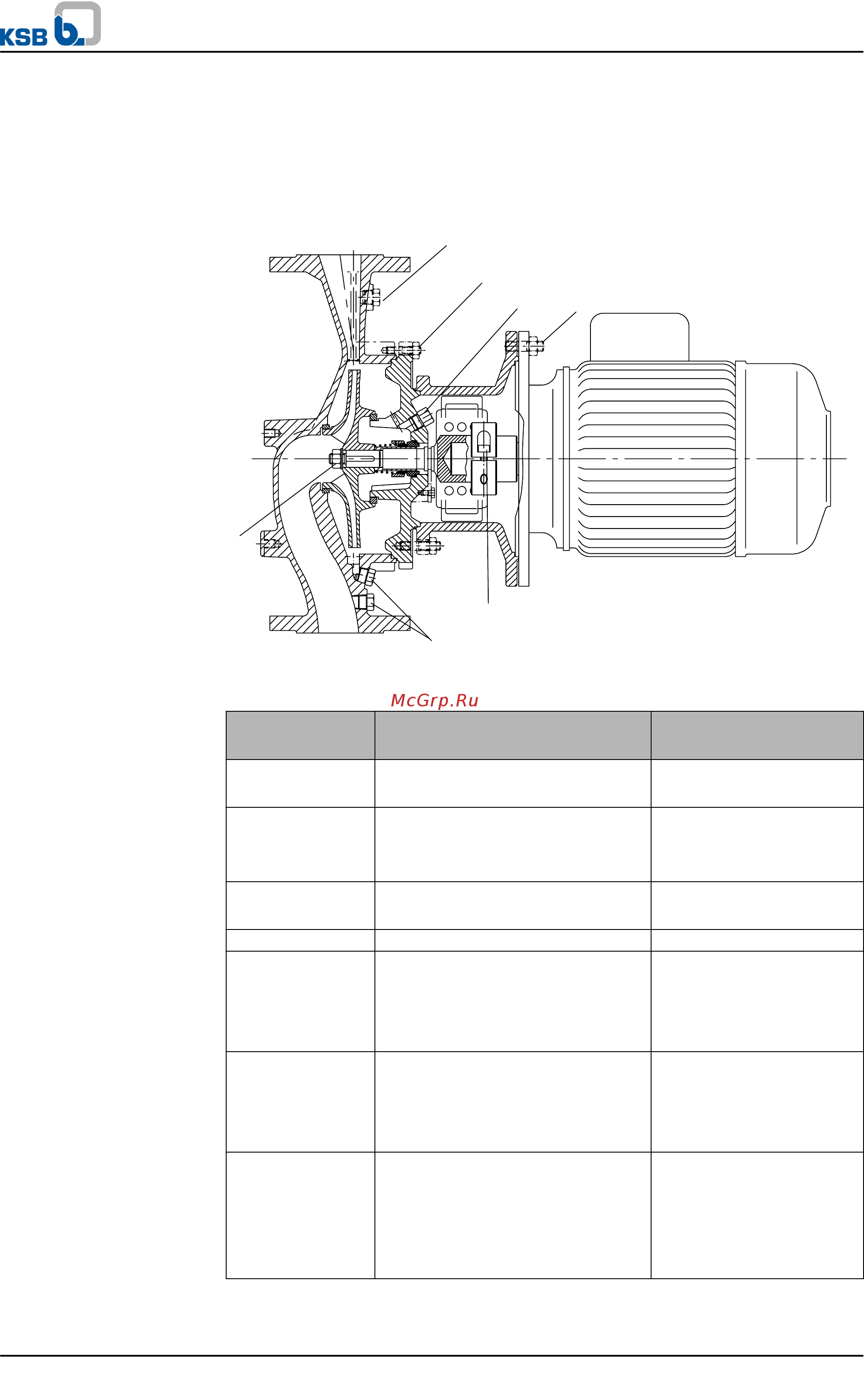

Рисунок 11: Места затяжки винтов
Таблица 14: Моменты затяжки резьбовых соединений на насосе
Позиция Размер резьбы Номинальное значение
[Нм]
A M10
M12
38
55
B M12 x 1,5
M24 x 1,5
M30 x 1,5
55
130
170
C M8
M10
20
38
D M12 125
E M8
M10
M12
M16
20
38
55
130
F M6
M8
M10
M12
15
38
38
55
X 1/8
1/4
3/8
1/2
3/4
25
55
80
130
220
7 Техобслуживание/уход
42 из 58
