81A093

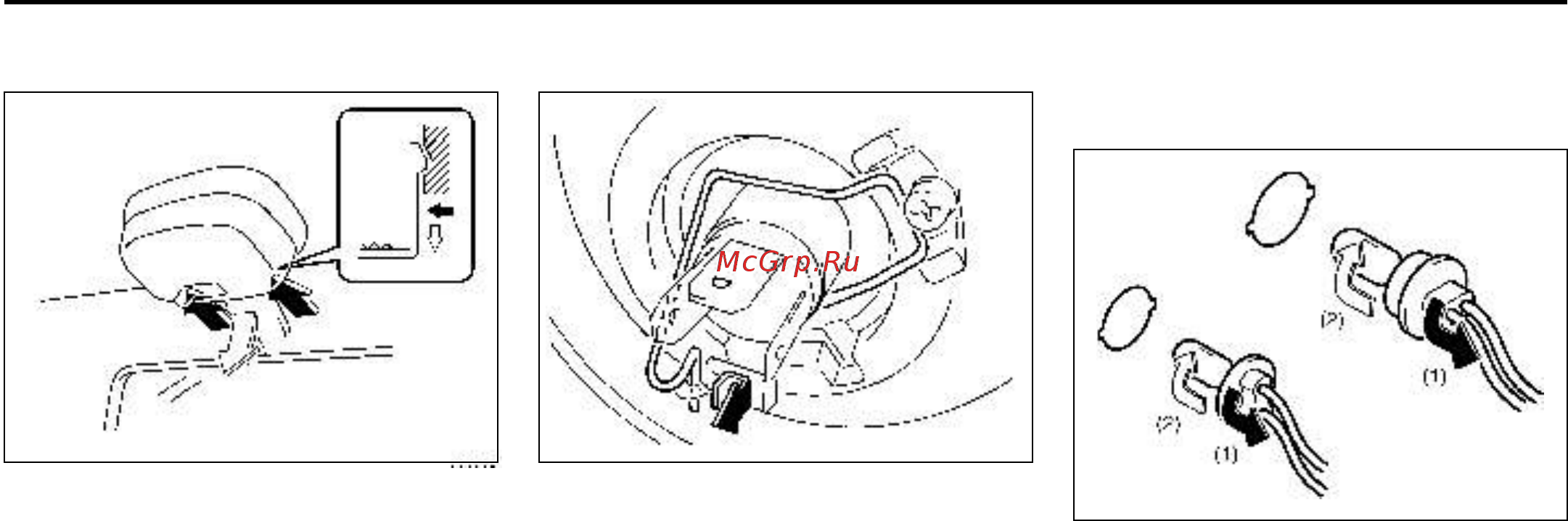

Плафон
Нажимая на рассеиватель плафона в мес-
тах, отмеченных на рисунке стрелками, сни-
мите его книзу. Для установки на место про-
сто нажмите на него. Лампа вынимается
вытягиванием. При замене лампы проверь-
те, надежно ли ее удерживают контакты.
Фары
81A092
Поднимите капот. Снимите патрон и резино-
вый чехол.
Отцепите пружинный держатель и замените
лампу.
Другие фонари
Патрон лампы
54G123
ПРИМЕР
(1) Снятие
(2) Установка
Патрон
Патрон извлекают из фонаря, поворачивая
его против часовой стрелки и вытягивая.
Устанавливая патрон обратно, вставьте его
в фонарь, нажмите и поверните по часовой
стрелке.
8-26
ОСМОТР И ТЕХОБСЛУЖИВАНИЕ
