Боковые сопла
Когда эти сопла открыты воздух проходит
через них независимо от положения пере-
ключателя режимов вентиляции.
81A302
Описание органов управления
81A352

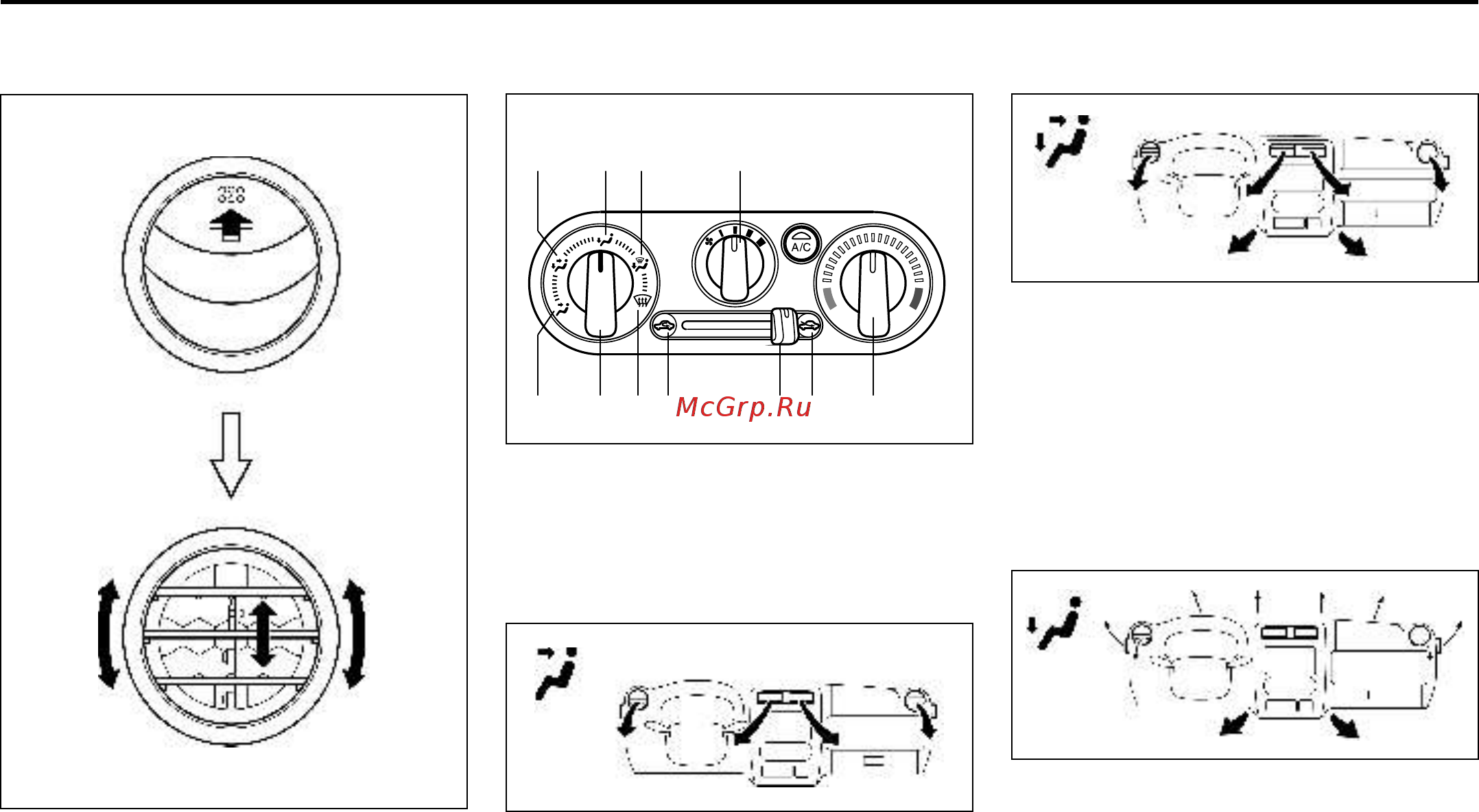

Переключатель режимов вентиляции (1) слу-
жит для выбора нижеприведённых функций.
81A254
Вентиляция (2).
Подогретый воздух выходит из центрально-
го и боковых сопел.
Двухслойная подача (3).
ПРИМЕР
81A255
Подогретый воздух подается из нижних
сопел, а более прохладный - из центрально-
го и боковых. Если регулировочный рычаг
переведен до конца в положение "COLD"
('холодно') или "НОТ" ('тепло'), температура
воздуха в обоих слоях подачи одинакова.
Обогрев (4).
81A256
Подогретый воздух выходит из нижних
сопел, а также несильно из сопел, предот-
вращающих запотевание ветрового стекла и
боковых стёкол.
ПРИБОРНАЯ ПАНЕЛЬ
3-16
