Многофункциональный компактный преобразователь частоты серии PM150
- 12 -
Окружающая
среда
Место
эксплуатации
Внутри помещения, без прямых солнечных лучей, пыли,
коррозионно-активных и легковоспламеняющихся газов,
масляного тумана, водяного пара, капель воды, соли и
т.д.
Высота над
уровнем моря
0 ~ 2000 м
При высоте над уровнем моря более 100 м
номинальные характеристики снижаются на 1% на
каждые 100 м.
Температура
окружающего
воздуха
-10°C ~ 40°C
Относительная
влажность
5 ~ 95%, без конденсации
Вибрация Менее 5,9 м/с
2
(0,6 g)
Температура
хранения
-20°C ~ +70°C
Прочее
Эффективность Номинальная мощность ≥ 93%
Монтаж Настенный монтаж или монтаж на DIN-рейке
Степень защиты IP20
Способ
охлаждения
Охлаждение вентилятором

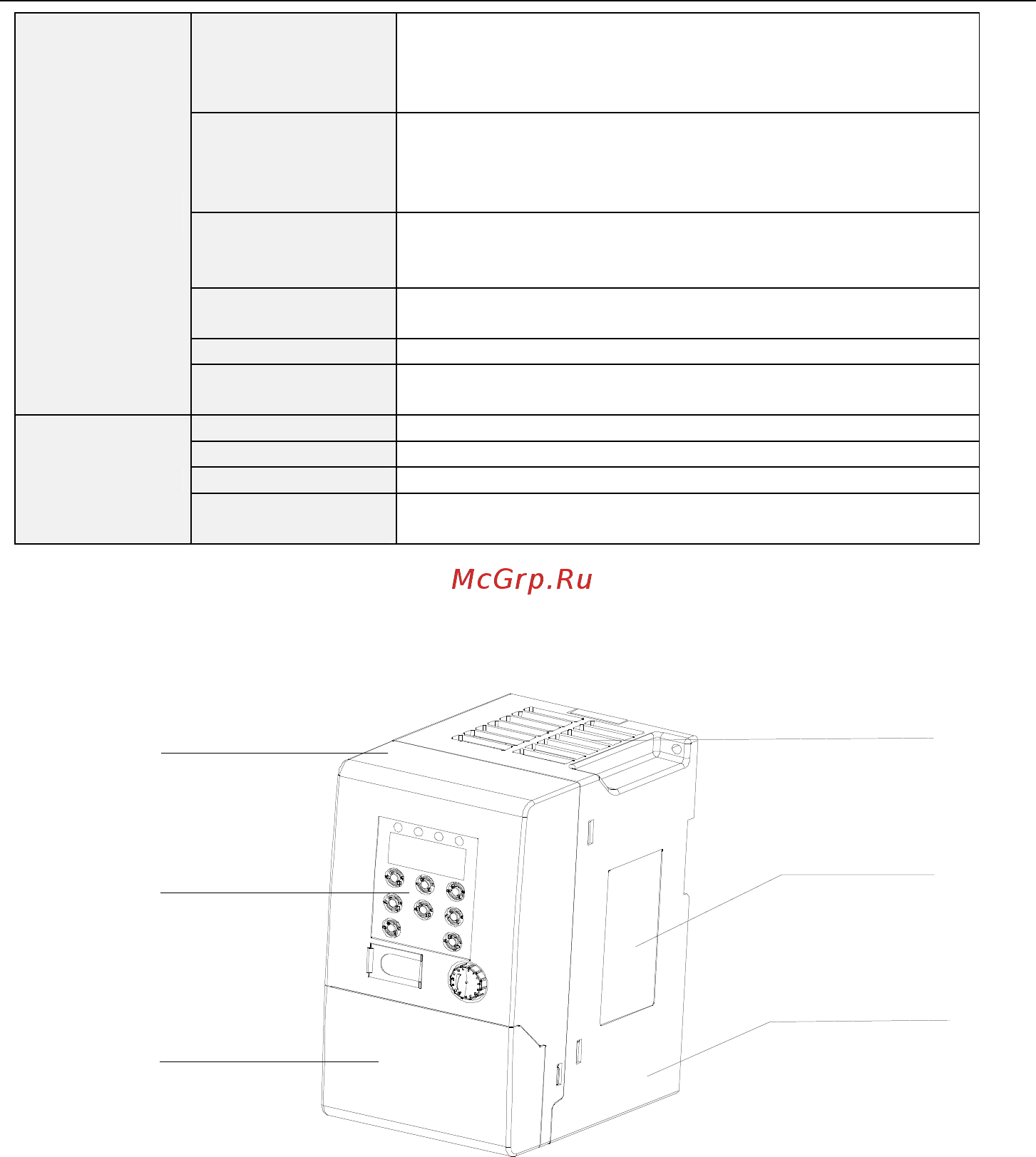

2.4 Общий вид преобразователя частоты
Паспортная
табличка
Клеммная
крышка
Клавиатура
Верхняя
часть корпуса
Нижняя
часть корпус
а
Вентиляционная
решетка
Рис. 2-3. Общий вид преобразователя частоты
