Многофункциональный компактный преобразователь частоты серии PM150
- 20 -
b: Силовые клеммы при трехфазном питании

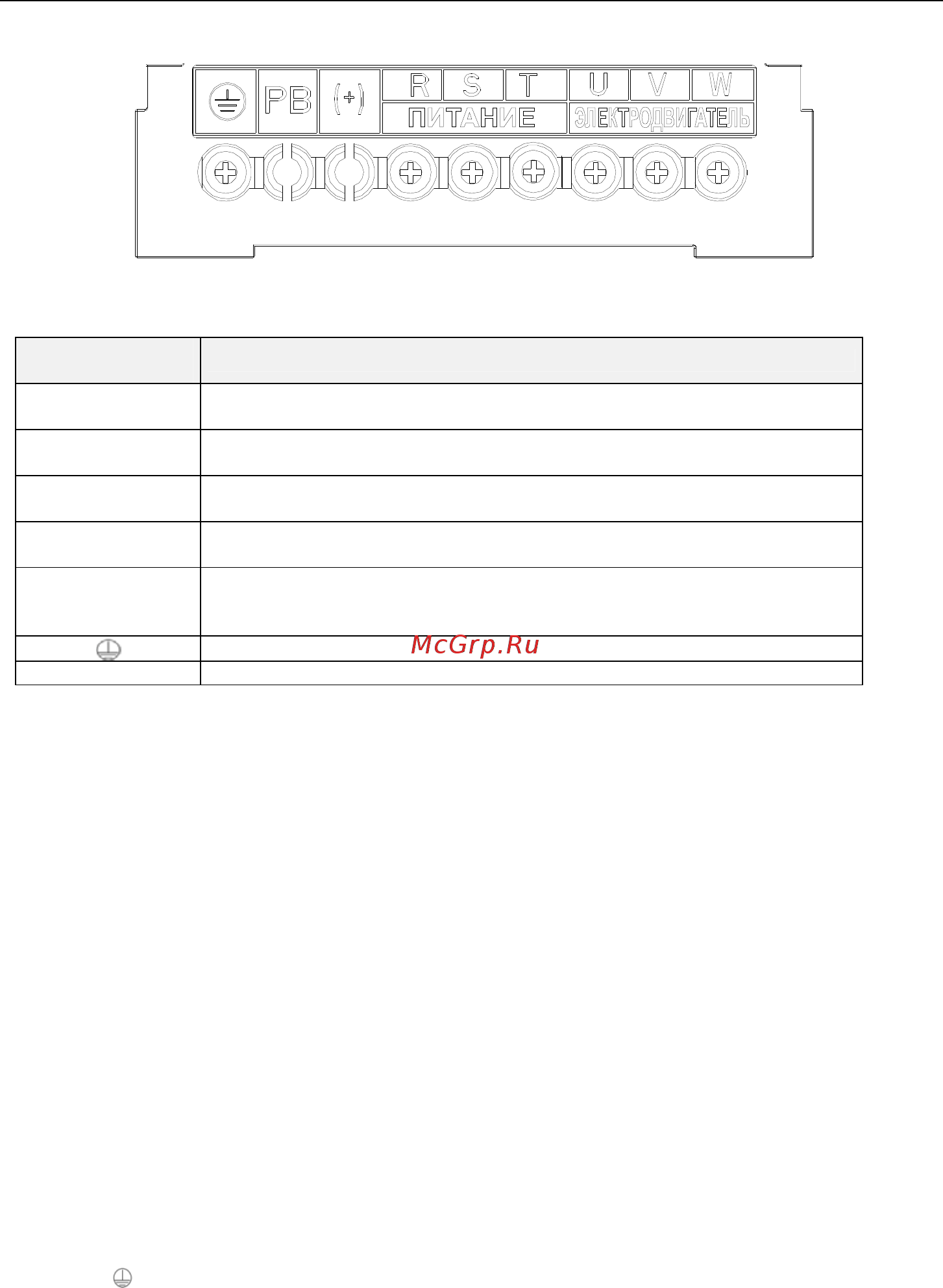

Рис. 3-8. Силовые клеммы при трехфазном питании
Таблица 3-5. Назначение силовых клемм
Обозначение
клемм
Назначение клемм
R, S, T
Клеммы питания для подключения к 3-фазному источнику
переменного тока напряжением 380 В
L, N
Клеммы питания для подключения к 1-фазному источнику
переменного тока напряжением 220 В
U, V, W
Выходные клеммы преобразователя частоты для подключения
к 3-фазному асинхронному электродвигателю.
(+), (-)
Положительная и отрицательная клеммы внутренней шины
постоянного тока.
PB
Клемма встроенного тормозного модуля, предназначенная для
подключения тормозного резистора. Один конец подсоединяется
к клемме «+», а другой - к клемме «PB».
Клемма заземления
NC Не используется
Примечания: При подключении питания преобразователя частоты не предъявляется
специальных требований к чередованию фаз. Меры предосторожности при подключении:
1) Клеммы питания (R, S, T) / (L, N)
◆ При подсоединении кабелей с входной стороны ПЧ не предъявляется специальных
требований к последовательности фаз.
2) Шина постоянного тока (+), (－)
◆ На клеммах (+) и (-) шины постоянного тока имеется остаточное напряжение после отключения
ПЧ. После того, как индикатор CHARGE погаснет, необходимо выждать не менее 10 минут,
прежде чем прикасаться к оборудованию. При невыполнении этого требования возникает
опасность поражения электрическим током.
◆ Не допускается подключение тормозного резистора непосредственно к шине постоянного тока.
При невыполнении этого требования возникает опасность повреждения ПЧ и пожара.
3) Клеммы подключения тормозного резистора (+), PB
◆ Длина кабеля тормозного резистора не должна превышать 5 м. При невыполнении этого
требования возникает опасность повреждения ПЧ.
4) Выходные клеммы ПЧ U, V, W
◆ Не допускается подключение конденсатора УКРМ или устройства защиты от перенапряжений к
выходной стороне ПЧ. При невыполнении этого требования возникает опасность появления частых
сбоев в работе или повреждения ПЧ.
При использовании кабеля слишком большой длины будет создаваться электрический резонанс
из-за влияния распределенной емкости. Это приведет к повреждению изоляции электродвигателя
или повышению тока утечки, в результате чего ПЧ будет отключен системой защиты от перегрузки по
току. Если длина кабеля электродвигателя превышает 100 м, рядом с ПЧ должен быть установлен
дроссель двигателя.
5) Клемма
PE
◆ К этой клемме должен быть надежно подключен главный провод заземления. При
