Многофункциональный компактный преобразователь частоты серии PM150
- 19 -

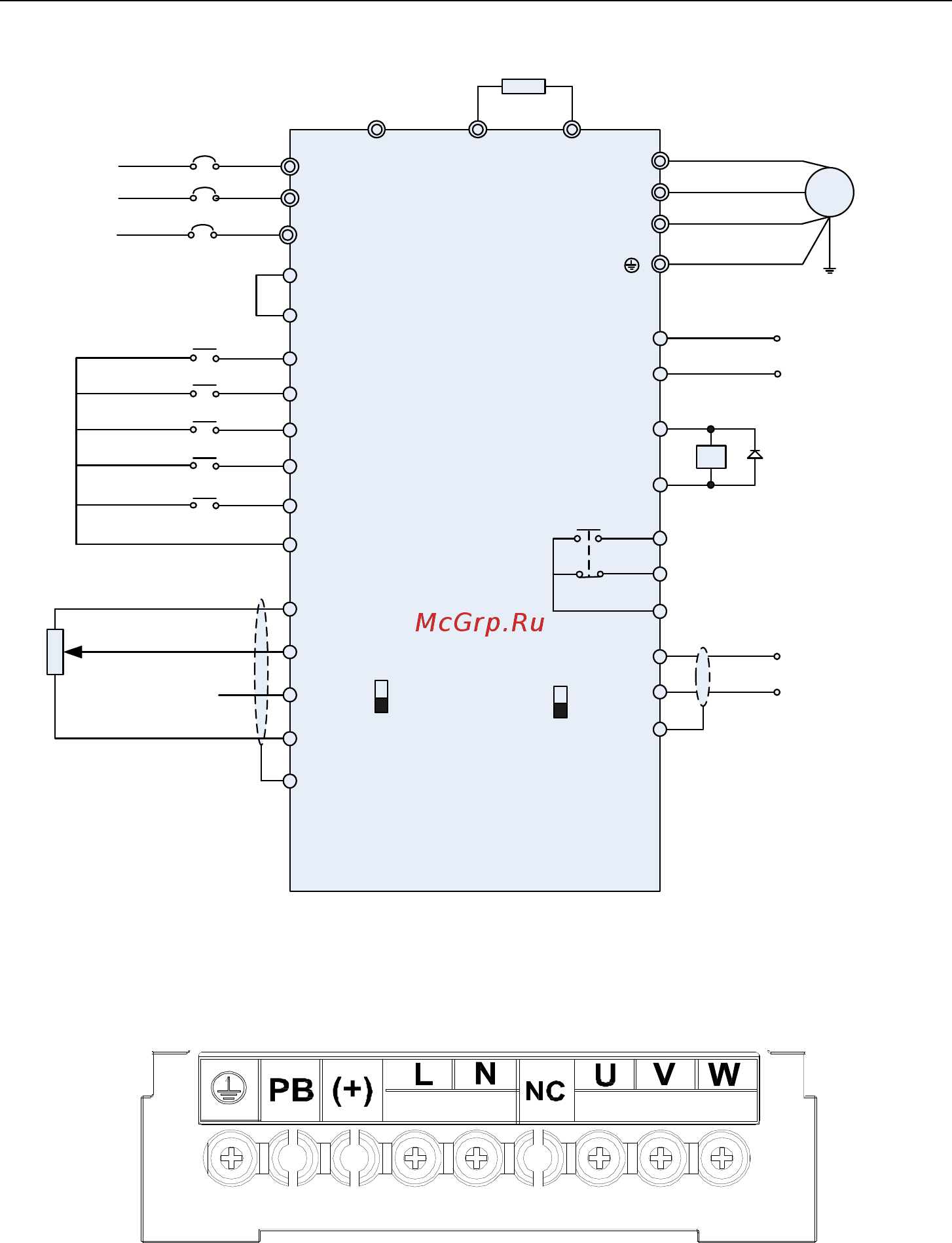

3.6.2 Стандартная схема подключения трехфазного преобразователя частоты на 380 В
R
24V
DI1
DI2
DI3
DI4
DI7/HI
GND
+10V
AI1
AI2
GND
PE
U
V
W
AO1
GND
485+
485-
GND
R1A
R1B
R1C
АВЛК
0 ~ 10 В постоянного тока
1 кОм ~ 5 кОм
0 ~ 10 В постоянного
тока или 0 ~ 20 мА
Т
рехфазный
380 В,
50/60 Гц
M
AI2
I
V
RS485
ON
OFF
(-) (+) PB
Тормозно
й
резистор
PM150
24V
Y1
S
Логический вход 1
Логический вход 2
Логический вход 3
Логический вход 4
Высокоскоростной
импульсный вход HI
Аналоговый выход 0 ~ 10 В
Выход
с открытым
коллектором 1
Релейный выход 1
250 В переменного/постоянного тока
,
30 В постоянного тока, 1 А
Связь по RS485
T
PLC
Рис. 3-6. Стандартная схема подключения трехфазного преобразователя частоты на 380 В
3.7 Конфигурация клемм
3.7.1 Силовой клеммник
a: Силовые клеммы при однофазном питании
ПИТАНИЕ
ЭЛЕКТРОДВИГАТЕЛЬ
Рис. 3-7. Силовые клеммы при однофазном питании
