Многофункциональный компактный преобразователь частоты серии PM150
- 13 -
2.5 Габариты, монтажные размеры и вес

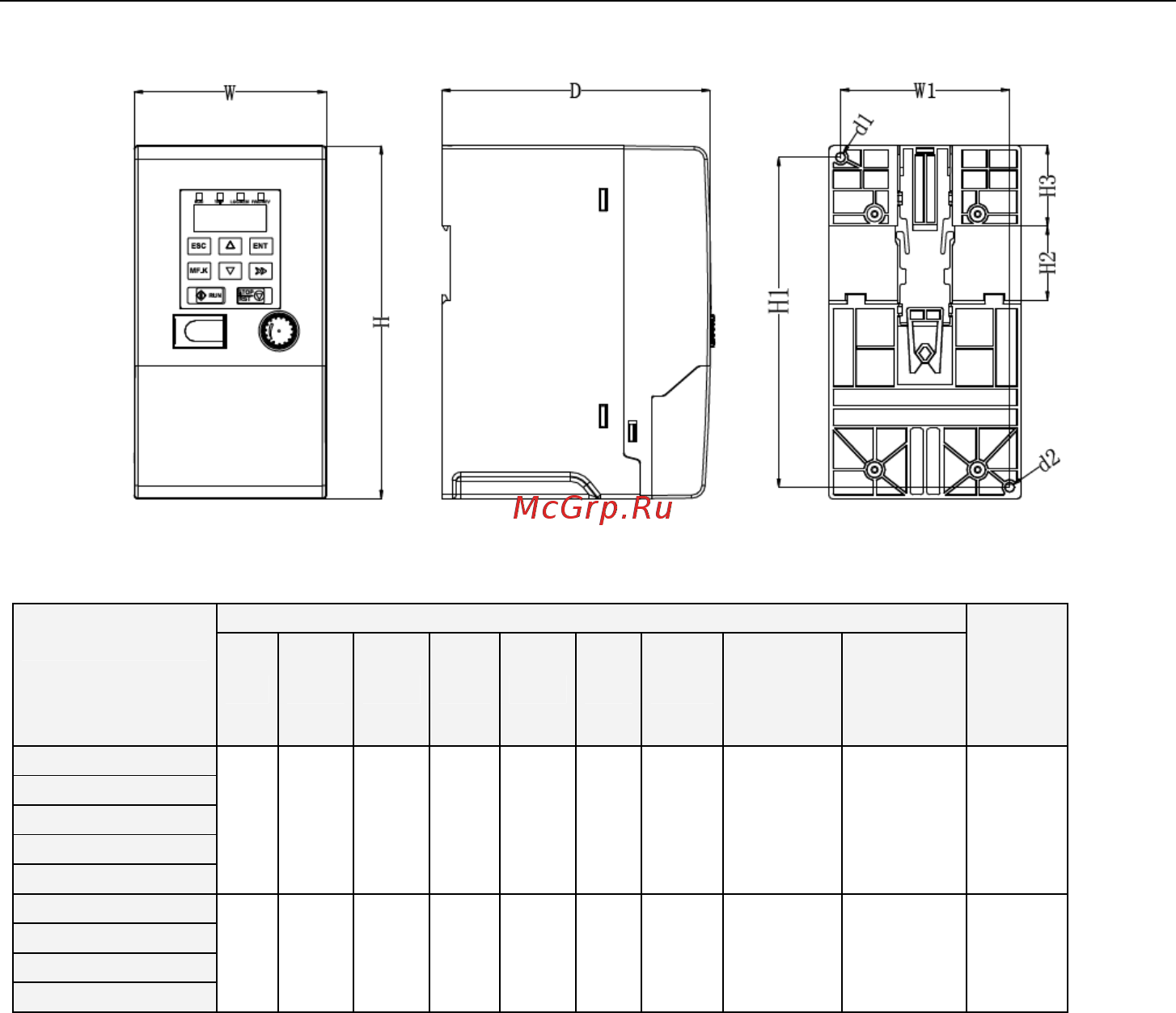

Рис 2-4. Габаритная схема
Таблица 2-3. Габариты, монтажные размеры и вес
Модель
Габаритные и монтажные размеры (мм)
Ш В Г Ш1 В1 В2 В3
Монтаж-
ное от-
верстие
d1
Монтаж-
ное от-
верстие
d2
Вес
нетто
(кг)
PM150-2S-0.2B
PM150-2S-0.4B
PM150-2S-0.7B 75 150 117 65 140 35 38,5 4,5 4,5 0,85
PM150-4T-0.7B
PM150-4T-1.5B
PM150-2S-1.5B
PM150-2S-2.2B 93 171 130 82 160 35 39 4,5 4,5 1,35
PM150-4T-2.2B
PM150-4T-4.0B
