Преобразователь частоты серии PM500A с векторным управлением
- 21 -
Блокировка
клавиш и выбор
функций
Блокировка всех или некоторых клавиш, определение
активных клавиш для предотвращения их неправильного
использования
Контрольная
информация о
запуске и
останове
В режиме работы или останова можно настроить
контроль за четырьмя объектами с помощью группы
параметров U00.
Окружающая
среда
Место
эксплуатации
Внутри помещения, без прямых солнечных лучей, пыли,
коррозионно-активных и
легковоспламеняющихся газов, масляного тумана,
водяного пара, капель воды, соли и т.д.
Высота над
уровнем моря
0 ~ 2000 м
При высоте над уровнем моря более 100 м номинальные
характеристики снижаются на 1% на каждые 100 м.
Температура
окружающего
воздуха
-10°С ~ 40°С
Относительная
влажность
5 ~ 95%, без конденсации
Вибрация Менее 5,9 м/с
2
(0,6 g)
Температура
хранения
-20°С ~ +70°С
Прочее
Эффективность Номинальная мощность ≥ 93%
Монтаж Настенный или фланцевый монтаж
Степень защиты IP20
Способ
охлаждения
Охлаждение вентилятором
Преобразователь частоты серии PM500A с векторным управлением
- 22 -

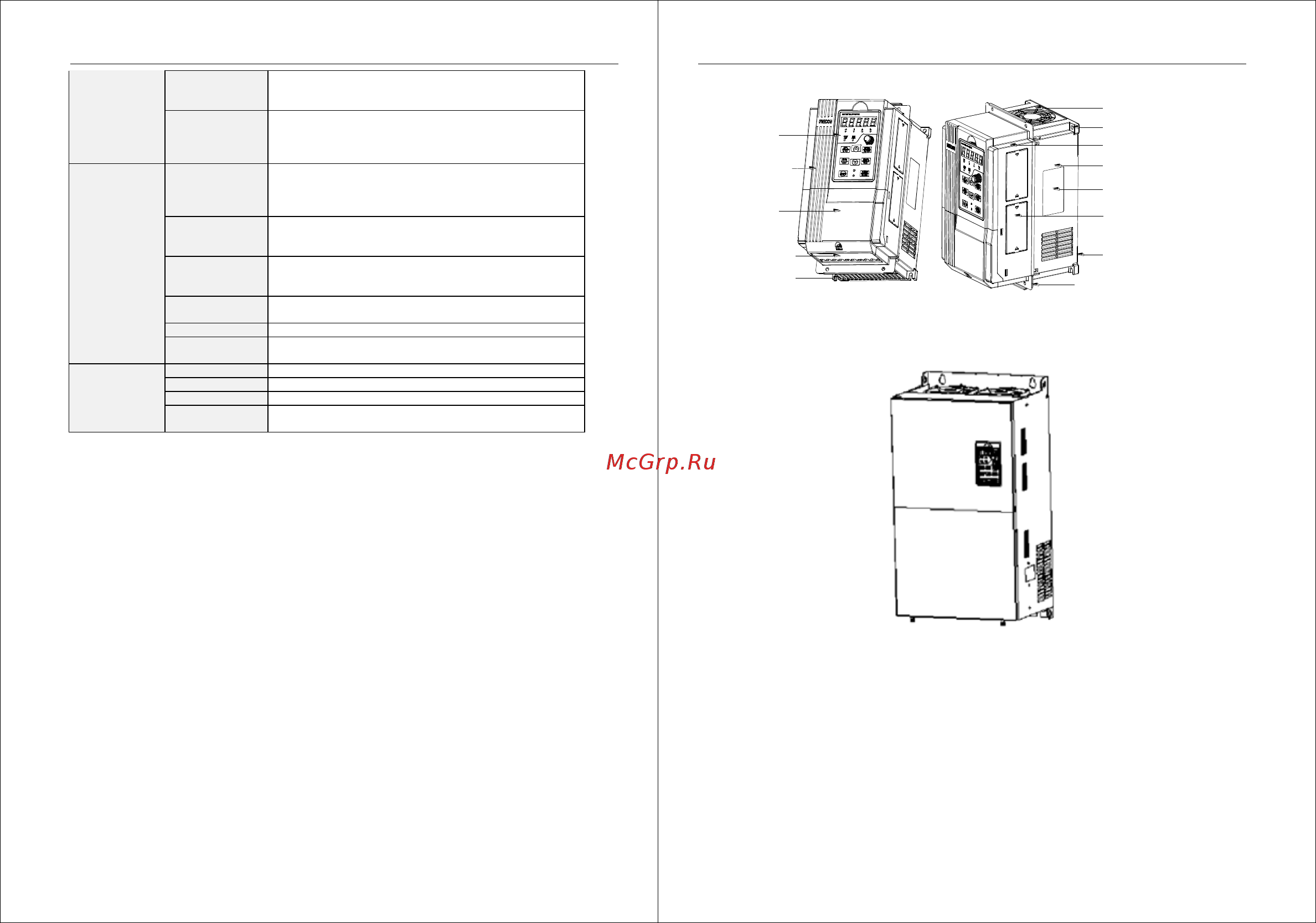

2.4 Общий вид преобразователя частоты
Кожух вентилятора
Нижняя часть корпуса
Паспортная табличка
Пылезащитный кожух
(приобретается
отдельно)
Монтажный кронштейн
(приобретается отдельно)
Средняя часть корпуса
Опорная пластина
Клавиатура
Верхняя часть
корпуса
Кожух
Монтажная
плата
Заборник
охлаждающего
воздуха
Монтажные отверстия
Рис. 2-3-b. Схематическое изображение ПЧ мощностью 4
~22 кВт
Рис. 2-4. Схематическое изображение ПЧ мощностью 30
~160 кВт
