Преобразователь частоты серии PM500A с векторным управлением
- 99 -
5: Наименьшее значение из {Основной источник команд регулирования частоты,
Вспомогательный источник команд регулирования частоты}
Источник команд регулирования частоты определяется по наименьшему значению из
{Основной источник команд регулирования частоты, Вспомогательный источник команд
регулирования частоты}.
6:
Основной источник команд регулирования частоты + Вспомогательный источник
команд регулирования частоты
Источник команд регулирования частоты определяется по AI1*(Основной источник команд
регулирования частоты + Вспомогательный источник команд регулирования частоты).
7:
Основной источник команд регулирования частоты + Вспомогательный источник
команд регулирования частоты
Источник команд регулирования частоты определяется по AI12*(Основной источник команд
регулирования частоты + Вспомогательный источник команд регулирования частоты).
F01.01
Выбор основного источника команд
регулирования частоты
Диапазон: 0 ~ 9
Значение по
умолчанию: 1
0: Дискретная настройка (F01.02)
При включении питания преобразователя частоты в качестве основного источника команд
регулирования частоты принимается значение параметра F01.02. 1: Потенциометр клавиатуры
2: Аналоговый вход AI1
AI1 и AI2 — это программируемые вход по напряжению (0 ÷ 10 В) и вход по току (0 ÷ 20 мА).
Вход по напряжению или вход по току можно выбрать с помощью переключателей AI1 и AI2 на
плате управления.
Если используется внешний аналоговый вход ПЧ по напряжению/току, то применяется схема

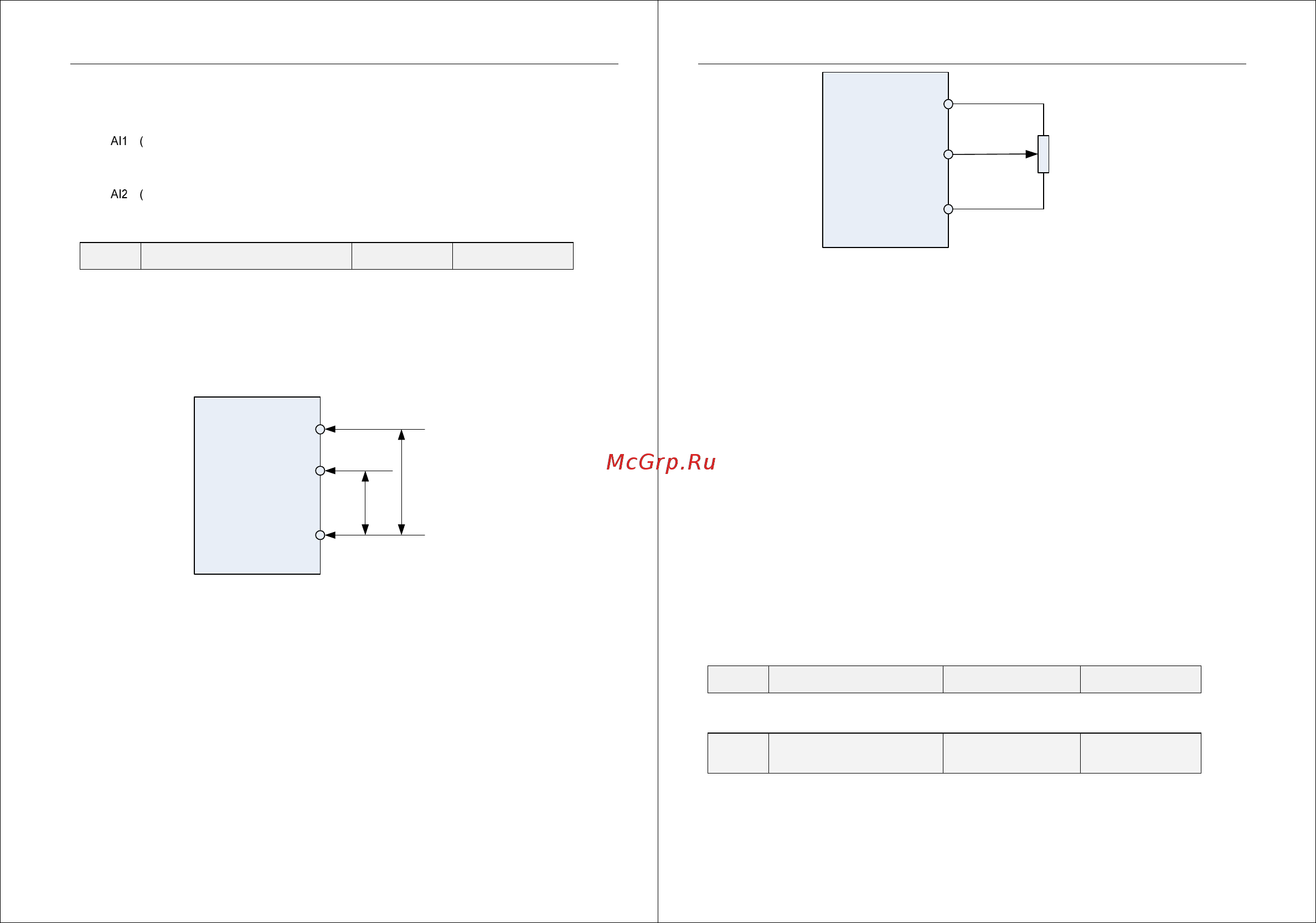

подключения, показанная на Рис. 6-2.
AI1
AI2
GND
Аналоговый
вход AI1
Аналоговый
вход AI2
Преобразователь
частоты
Рис. 6-2
Если внутренний источник питания ПЧ на 10 В используется совместно с потенциометром, то
применяется схема подключения, показанная на Рис. 6-3. Следует учитывать, что тумблер должен
быть переключен на положение «вход по напряжению».
Преобразователь частоты серии PM500A с векторным управлением
- 100 -
Преобразователь
частоты
+10 В
AI( i )
(i=1,2)
GND
Резистор
переменного
сопротивлени
я
Рис. 6-3
3: Коммуникационный канал
Компьютер верхнего уровня является основным источником команд регулирования частоты ПЧ
через стандартный интерфейс связи RS485, которым оснащен ПЧ. Для получения дополнительной
информации о протоколе связи, программировании и т.п. см. описание группы F15 и приложение к
настоящему руководству.
4: Мультиреференсная функция
В мультиреференсном режиме сочетания различных состояний входов DI соответствуют
различным устанавливаемым частотам. ПЧ PM500A поддерживает до 16 величин частоты
вращения, реализованных за счет 16 сочетаний состояния четырех входов DI (которым присвоены
функции 13-16) в группе F04. В мультиреференсном режиме указывается процент от значения
параметра F01.08 (максимальная частота).
Если вход DI используется для работы мультиреференсной функции, необходимо выполнить
соответствующую настройку параметров в группе F04.
5: ПЛК
Основная команда регулирования частоты подается с простого ПЛК. Подробные сведения см. в
описании группы F12.
6: Выходной сигнал технологического контура ПИД-регулирования
Основная команда регулирования частоты подается на основании результата вычисления,
выполненного замкнутым технологическим контуром ПИД-регулирования. Подробные сведения см.
в описании группы F13.
7: Сигнал с импульсного входа DI7/HI
При выборе этого значения параметра заданная частота будет определяться на основании
частоты импульсов, подаваемых только через вход DI7/HI. В таком случае параметр F00.09 должен
быть установлен равным 1. Соответствующее соотношение между частотой импульсов и заданной
частотой настраивается в параметрах F06.32 ~ F06.35.
8: AI2
Основная команда регулирования частоты подается с аналогового входа AI2.
9: AI3
Основная команда регулирования частоты подается с аналогового входа AI3.
F01.02
Дискретная настройка
основной частоты
Диапазон: 0,00 ~ Fmax
Гц
Значение по
умолчанию: 50,00 Гц
Если параметр выбора основного источника команд регулирования частоты F01.01 установлен
равным 1, значение этого параметра будет использоваться в качестве начального значения
основной команды регулирования частоты.
F01.03
Вспомогательный источник
команд регулирования
частоты
Диапазон: 0 ~ 9
Значение по
умолчанию: 0
0: Дискретная настройка (F01.04)
При включении питания преобразователя частоты в качестве основного источника команд
регулирования частоты принимается значение параметра F01.02.
1: Потенциометр клавиатуры
