2) Шина постоянного тока (+), (－)
◆ На клеммах (+) и (-) шины постоянного тока имеется остаточное напряжение после
отключения ПЧ. После того, как индикатор CHARGE погаснет, необходимо выждать не менее 10
минут, прежде чем прикасаться к оборудованию. При невыполнении этого требования возникает
опасность поражения электрическим током.
◆ Не допускается подключение тормозного резистора непосредственно к шине постоянного тока.
При невыполнении этого требования возникает опасность повреждения ПЧ и пожара.
3) Клеммы подключения тормозного резистора (+), PB
◆ Длина кабеля тормозного резистора не должна превышать 5 м. При невыполнении этого
требования возникает опасность повреждения ПЧ.
4) Выходные клеммы ПЧ U/T1, V/T2, W/T3
◆ Не допускается подключение конденсатора УКРМ или устройства защиты от перенапряжений к
выходной стороне ПЧ. При невыполнении этого требования возникает опасность появления частых
сбоев в работе или повреждения ПЧ.
При использовании кабеля слишком большой длины будет создаваться электрический
резонанс из-за влияния распределенной емкости. Это приведет к повреждению изоляции
электродвигателя или повышению тока утечки, в результате чего ПЧ будет отключен системой
защиты от перегрузки по току. Если длина кабеля электродвигателя превышает 100 м, рядом с ПЧ
должен быть установлен дроссель двигателя.
5) Клемма
PE
◆ К этой клемме должен быть надежно подключен главный провод заземления. При
невыполнении этого требования возникает опасность поражения электрическим током,
неправильной работы или даже повреждения ПЧ.
◆ Не допускается подключение нейтрального провода источника питания к клемме заземления.
3.8.2 Клеммы цепи управления

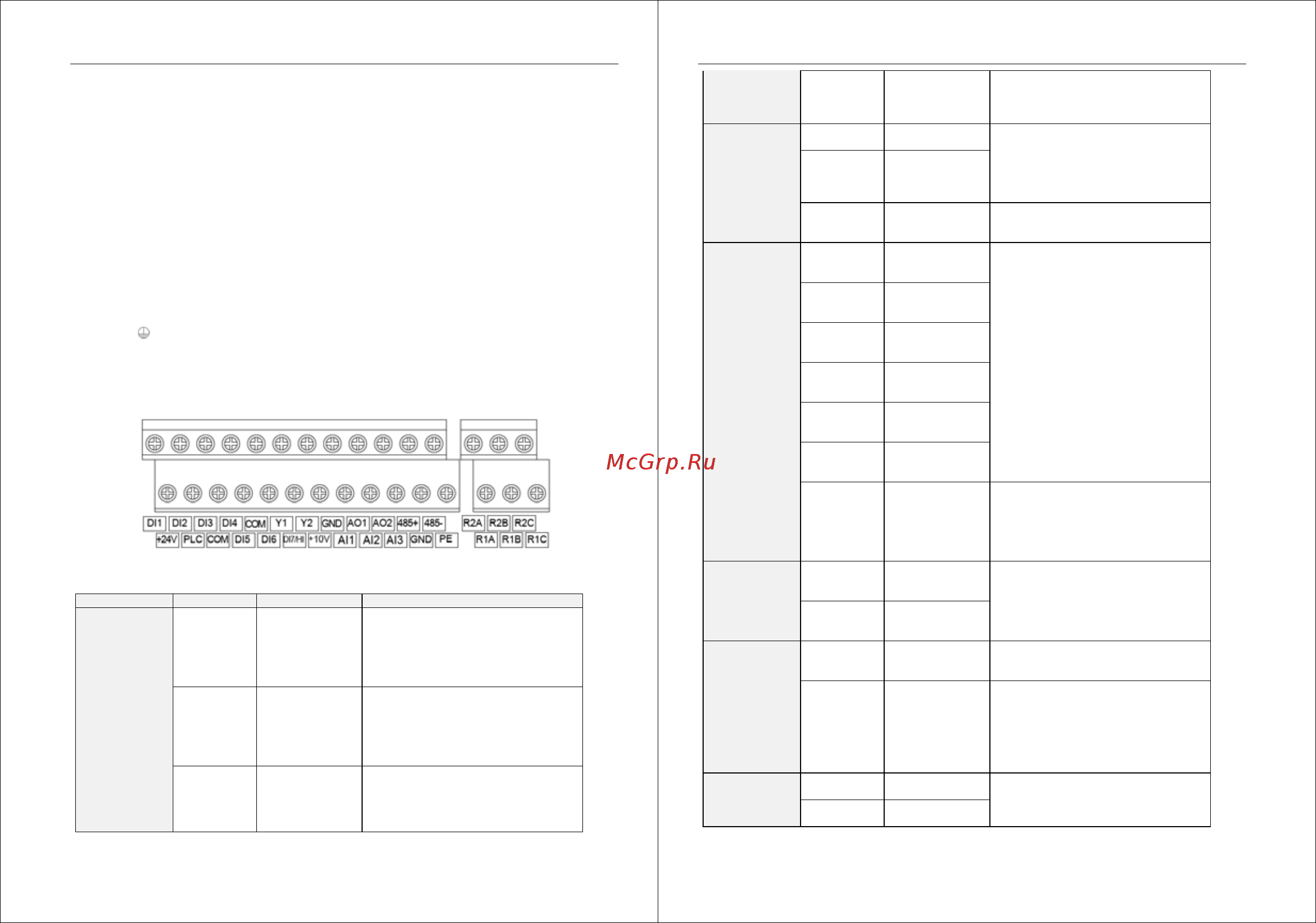

Рис. 3-15. Клеммы цепи управления
Таблица 3-7. Описание клемм цепи управления преобразователя частоты PM500A
Тип Клемма Наименование Описание функции
Электропитание
+10V-GND
Подача питания
напряжением
+10 В на внешний
блок
С этой клеммы подается питание
напряжением +10 В на внешний блок.
Как правило, с этой клеммы подается
питание на внешний потенциометр с
диапазоном сопротивления 1-5 кОм.
Максимальный выходной ток: +10 В
+24V-COM
Подача питания
напряжением
+24 В на цепь
II категории
перегрузки по
напряжению
С этой клеммы подается питание
напряжением +24 В на внешний блок.
Как правило, с этой клеммы подается
питание на входы DI/DO и внешние
датчики. Максимальный выходной ток:
200 мА
ПЛК
Входная клемма
внешнего
источника
питания
Подключение к клемме питания
напряжением +24 В по умолчанию.
Когда логические входы DI1-DI6 и
дискретный вход DI7 должны
управляться внешним сигналом, ПЛК
Преобразователь частоты серии PM500A с векторным управлением
- 42 -
должен быть подключен к внешнему
источнику питания и отключен от
клеммы подачи питания напряжением
+24 В.
Аналоговый
вход
AI1-GND
Аналоговый
вход 1
Диапазон входного напряжения:
0 ~ 10 В постоянного тока/0 ~ 20 мА,
выбирается тумблерами AI1, AI2 на
плате управления. Импеданс: 250 кОм
(вход по напряжению), 250 Ом (вход по
току)
AI2-GND
Аналоговый
вход 2
AI3-GND
Аналоговый
вход 3
Диапазон входного напряжения:
-10 ~ 10 В постоянного тока Входной
импеданс: 250 кОм
Логический вход
DI1- COM
Клеммы
логического
входа 1
Максимальная входная частота:
200 Гц. Импеданс: 2,4 кОм
Диапазон напряжения уровневого
входа: 9 В ~ 30 В
DI2- COM
Клеммы
логического
входа 2
DI3- COM
Клеммы
логического
входа 3
DI4- COM
Клеммы
логического
входа 4
DI5- COM
Клеммы
логического
входа 5
DI6- COM
Клеммы
логического
входа 6
DI7/HI-COM
Клеммы
дискретного
входа 7 ИЛИ
высокоскоростной
импульсный вход
Помимо функций дискретных входов
DI1 - DI6, они могут использоваться в
качестве высокоскоростных
импульсных вводов.
Максимальная входная частота:
100 кГц
Аналоговый
выход
AO1-GND
Клемма
аналогового
выхода 1
Диапазон входного напряжения: 0 ~ 10
В постоянного тока/0 ~ 20 мА,
выбирается тумблерами AO1, AO2 на
плате управления. Требования к
импедансу: ≥10 кОм
AO2-GND
Клемма
аналогового
выхода 2
Логический
выход
Y1-COM
Выход с
открытым
коллектором 1
Диапазон напряжения: 0 ~ 24 В
Диапазон тока: 0 ~ 50 мА
Y2/HO-COM
Выход с
открытым
коллектором 2
ИЛИ
высокоскоростной
импульсный
выход
Помимо функций Y1 он может
использоваться в качестве
высокоскоростных импульсных вводов.
Максимальная выходная
частота: 100 кГц
Релейный
выход
R1A-R1C
Нормально
открытая клемма
Предельные характеристики контактов:
250 В переменного тока, 3 А,
COSØ = 0,4
30 В постоянного тока, 1 А
R1B-R1C
Нормально
закрытая клемма
