Преобразователь частоты серии PM500A с векторным управлением

- 39 -

экранированная витая пара. В качестве силовых кабелей используются экранированные

трехжильные кабели (характеристики кабелей электродвигателя отличаются от обычных кабелей)

или кабели, отвечающие требованиям Руководства по эксплуатации привода.

3.8 Конфигурация клемм

3.8.1 Силовой клеммник

Силовые клеммы 4 ~ 5,5 кВт

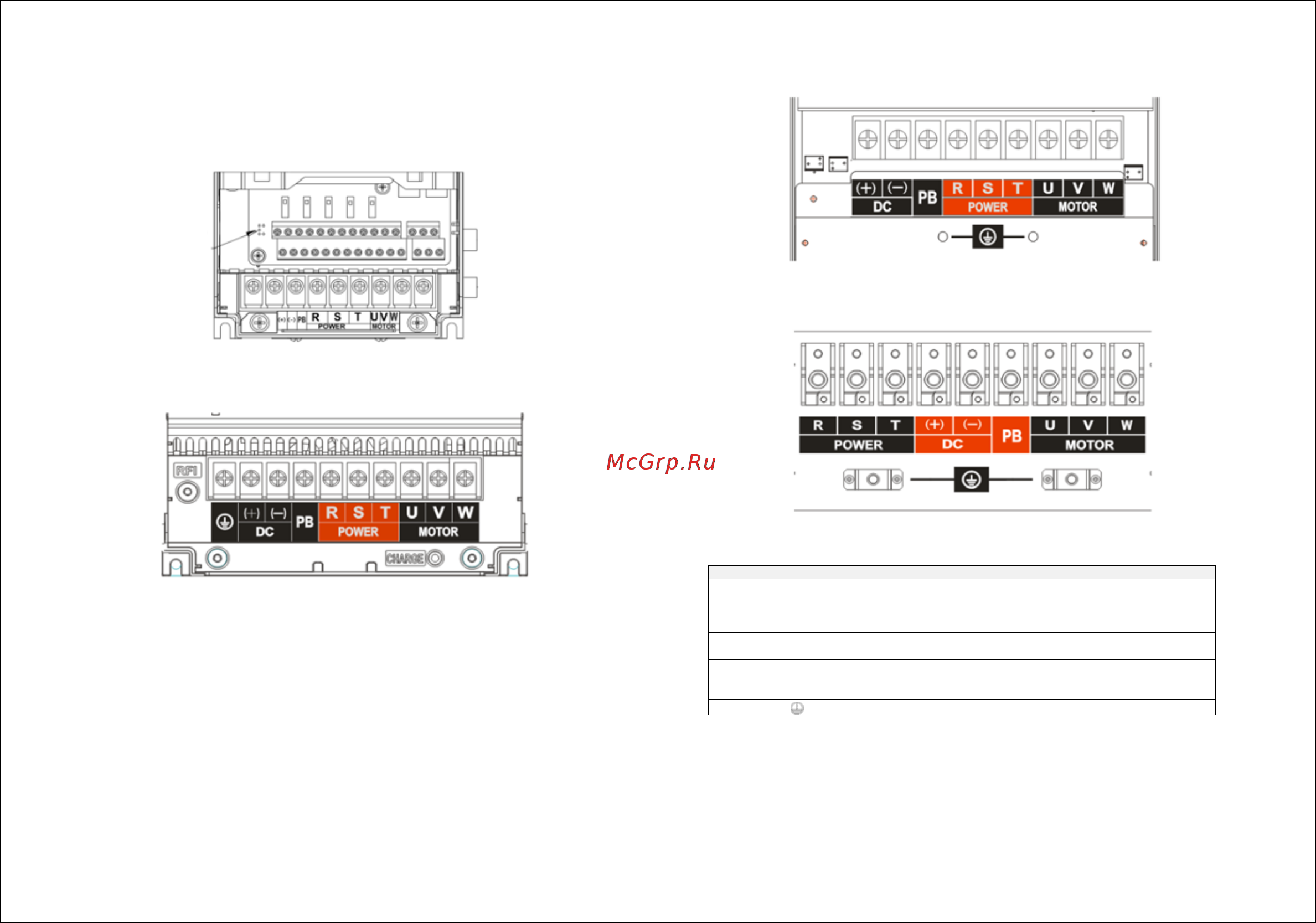

Рис. 3-11. Схема силовых клемм ПЧ мощностью 4

~5,5 кВт

Силовые клеммы 7,5 ~ 22 кВт

Рис. 3-12. Схема силовых клемм ПЧ мощностью 7,5

~22 кВт

Преобразователь частоты серии PM500A с векторным управлением

- 40 -

Силовые клеммы 30 ~ 37 кВт

Рис. 3-13. Схема силовых клемм ПЧ мощностью 30

~37 кВт

Силовые клеммы 45 ~ 90 кВт

Рис. 3-14. Схема силовых клемм ПЧ мощностью 45

~90 кВт

Таблица 3-6. Назначение силовых клемм

Обозначение клемм Назначение клемм

R, S, T

Клеммы питания переменного тока для подключения к

3-фазному источнику переменного тока напряжением 380 В.

U, V, W

Выходные клеммы преобразователя частоты для

подключения к 3-фазному асинхронному электродвигателю.

(+), (-)

Положительная и отрицательная клеммы внутренней шины

постоянного тока.

Клемма встроенного тормозного модуля, предназначенная

для подключения тормозного резистора. Один конец

подсоединяется к клемме «+», а другой - к клемме «PB».

Клемма заземления

Примечания: При подключении питания преобразователя частоты не предъявляется

специальных требований к чередованию фаз. Меры предосторожности при

подключении:

1) Клеммы питания R/L1, S/L2, T/L3

◆ При подсоединении кабелей с входной стороны ПЧ не предъявляется специальных

требований к последовательности фаз.
