3.6 Конфигурация и монтажная электрическая схема цепи
управления
3.6.1 Разводка клеммной колодки цепи управления CN3 представлена ниже:

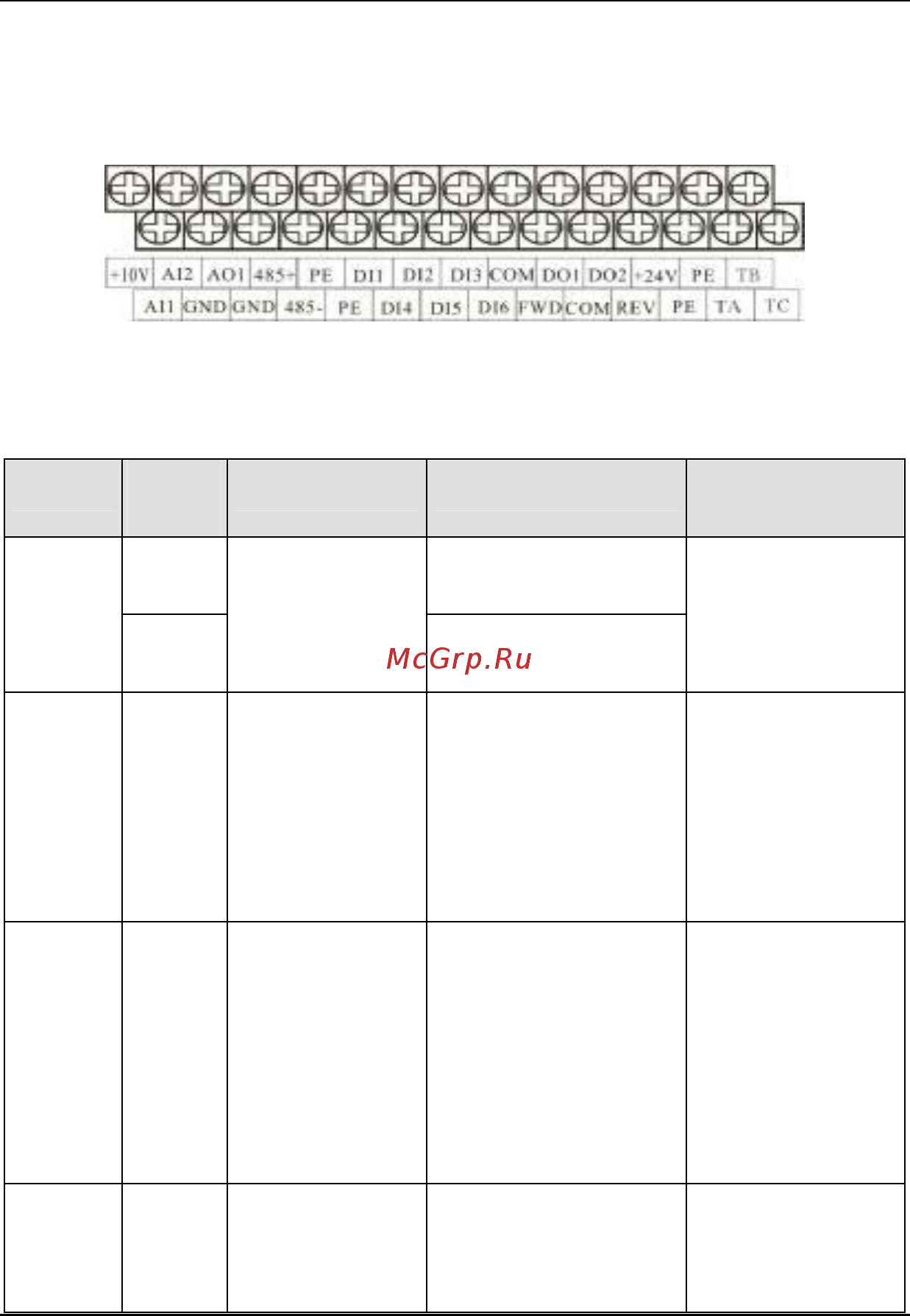

Рисунок 3-7. Схема клеммного устройства пульта управления
3.6.2 Описание клеммной колодки CN3 для функции клеммы J1, пока-
занной в Таблице 3-4
Таблица 3-4. Функции клемм платы управления CN3
Тип
Обозна-
чение
клеммы
Наименование Функция клеммы
Технические харак-
теристики
485+
Положительная клемма
разностного сигнала
интерфейса RS485
Связь
485-
Интерфейс связи
RS485
Отрицательная клемма
разностного сигнала
интерфейса RS485
Стандартный интер-
фейс связи RS485 и
линия из скрученной
пары или экраниро-
ванная линия
Много-
функцио-
нальные
выходные
клеммы
DO1.DO2
Выходная клемма 1
для открытого
коллектора
Клеммы программируе-
мого многофункциональ-
ного цифрового выхода,
рассматриваются во
введении для функции
выходной клеммы пара-
метра функции клеммы
P078 в Главе 6 (общая
клемма COM)
Выход с оптической
развязкой
Рабочее напряжение:
9~30 В
Максимальный вы-
ходной ток 50 мА
Используемые мето-
ды см. в описании
параметра P078.
Выходные
клеммы
реле
TA.TB.T
C
Клеммы реле
сигнализации
о неисправности
Нормальная работа:
TA-TB − нормально
замкнутый контакт;
TA-TC − нормально
разомкнутый контакт
Неисправность:
TA-TB − нормально
разомкнутый контакт;
TC-TC − нормально
замкнутый контакт
Номинальные значе-
ния параметров кон-
такта
Нормально разомк-
нутый: 5A 250 В
переменного ток
Нормально замкну-
тый: 3A 250 В пере-
менного тока
Аналого-
вый вход
AI1
Аналоговый вход
AI1
Получение аналогового
напряжения на входе
(базовое заземление:
GND)
Диапазон входных
напряжений: 0~10 В
(входной импеданс:
47 кОм)
Разрешение: 1/1000
