Руководство по эксплуатации преобразователей серии PR6000
- 40 -
Лампочка
зажжена
Лампочка
погашена
с
Единица
измерения
не указана
А
В Гц
с
Гц
А
В
с
Гц
А
В
Гц
А
В
с
Гц
А
с
В
Гц
А
В
с

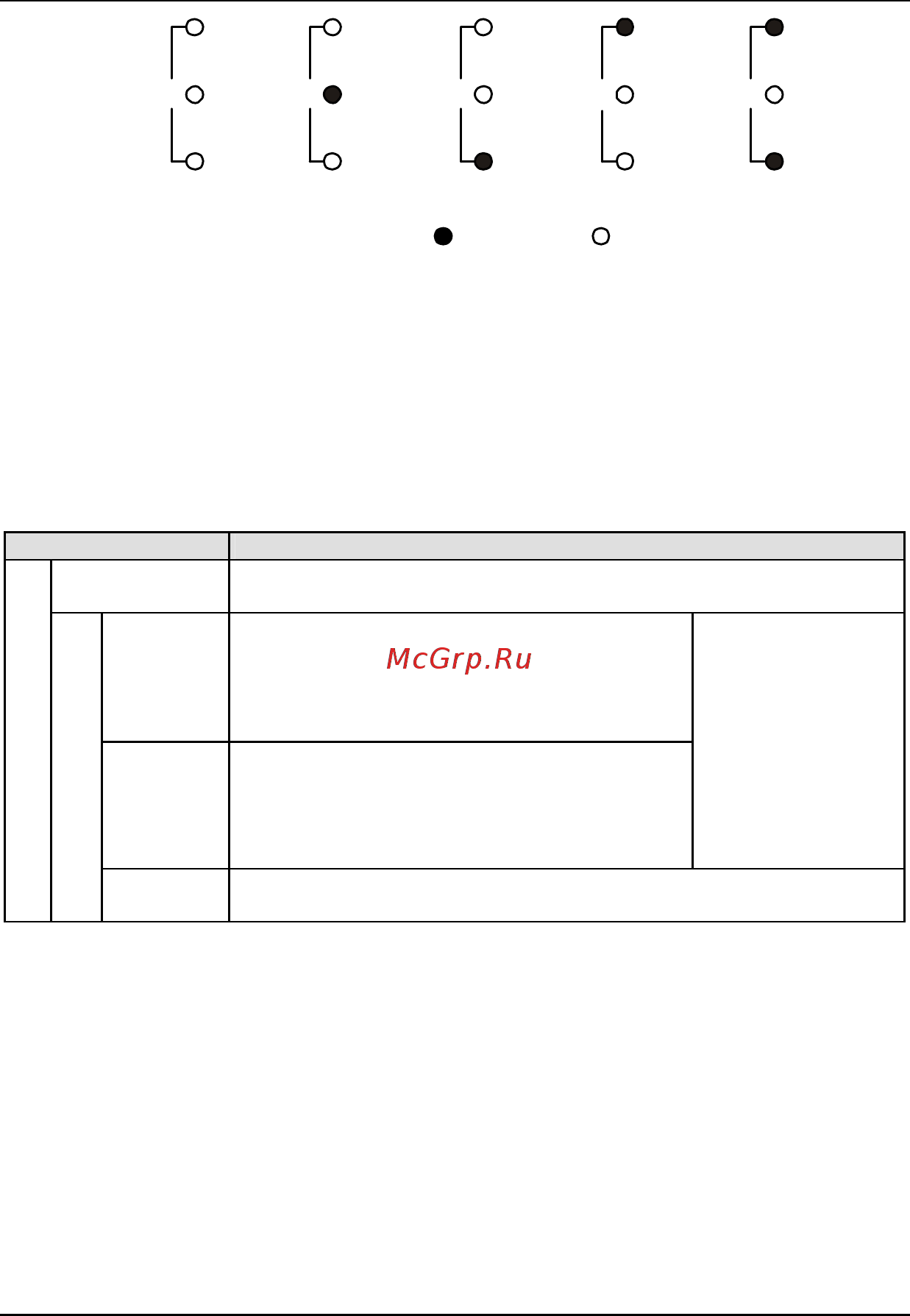

Рисунок 4-4. Соответствие между состоянием индикаторных лампочек
единиц измерения и единицами измерения
Три индикаторных лампочки состояния: сигнальные лампочки FWD
(ВПЕРЁД) (вращение в прямом направлении), REV (НАЗАД) (вращение в об-
ратном направлении), ALM (АВАРИЯ) (аварийная сигнализация) расположе-
ны слева направо над светодиодной панелью; соответствующие значения, по-
казываемые этими сигнальными лампочками, представлены в Таблице 4-1.
Таблица 4-1. Описание индикаторных лампочек состояния
Параметр
Функциональное описание
Цифровой
индикатор
Отображает параметр текущего рабочего состояния и заданный па-
раметр
FWD
(ВПЕРЁД)
Индикаторная лампочка вращения в прямом
направлении указывает на то, что на выходе
преобразователя порядок следования фаз пря-
мой и присоединённый электродвигатель вра-
щается в прямом направлении.
REV
(НАЗАД)
Индикаторная лампочка вращения в обратном
направлении указывает на то, что на выходе
преобразователя порядок следования фаз об-
р
атный и присоединённый электродвигатель
вращается в обратном направлении.
Если одновременно
зажжены индика-
торные лампочки
FWD (ВПЕРЁД) и
REV (НАЗАД), это
означает, что преоб-
р
азователь работает
в состоянии тормо-
жения постоянным
током.
Отображаемая функция
Индикаторная лампочка со-
стояния
ALM
(АВАРИЯ)
Эта индикаторная лампочка зажигается при срабатывании сигнализа-
ции, указывающей на неисправность преобразователя.
4.2.4 Состояния, отображаемые на табло, находящемся на пульте управ-
ления
Состояния расположенного на клавиатуре преобразователя серии PR6000
табло делятся на отображение параметра состояния ожидания, отображение
состояния редактирования параметра функционального кода, отображение
состояния сигнализации о неисправности, отображение параметра рабочего
состояния; т.е. всего насчитывается 4 вида таких состояний.
•
Состояние отображения параметра останова
Преобразователь находится в состоянии останова и на табло клавиату-
ры отображается параметр контроля состояния, обычно на табло клавиатуры
отображается заданное значение частоты (b001). Единица измерения отобра-
жается находящейся справа индикаторной лампочкой единицы измерения.
