Руководство по эксплуатации преобразователей серии PR6000
- 39 -

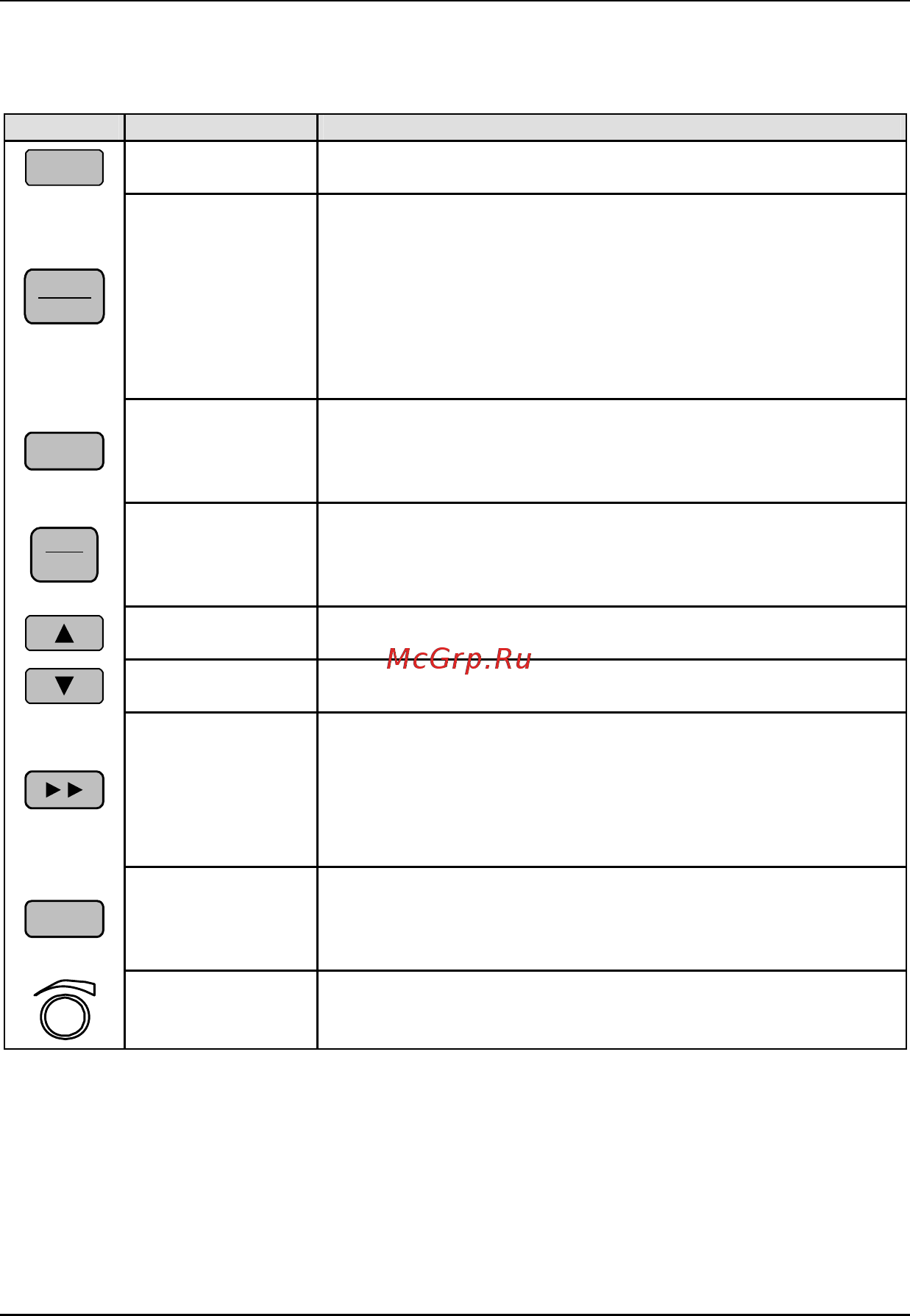

4.2.2 Функциональное описание клавиатуры
На клавиатуре преобразователя есть восемь клавиш и один бесступенча-
тый переменный резистор; их функции описаны ниже.
Клавиша
Описание клавиши Описание функции
RUN
Клавиша рабочего
режима (RUN)
В режиме ввода с клавиатуры служит для входа в рабочий
режим.
STOP
RESET
Клавиша
Останов / Сброс
(Stop/Reset)
При работе в обычном режиме преобразователь прекращает
работу в соответствии с заданным для нажатия этой клави-
ши режимом, если канал команды рабочего режима настро-
ен на режим работы с пультом. Когда преобразователь на-
ходится в состоянии неисправности, после нажатия этой
клавиши параметры преобразователя сбрасываются в ис-
ходное состояние и он переходит в состояние нормального
останова.
PRG
Функциональная
клавиша /
Клавиша данных
(Function/Data)
Вход в состояние Программа/Монитор (Program/Monitor
status) или выход из него.
JOG
REV
Клавиша
Импульсный ре-
жим / Назад
(Jog/Reverse)
При нажатии этой клавиши в режиме ввода с клавиатуры
становится возможной работа в импульсном режиме или
вращение в обратном направлении.
Клавиша Стрелка
вверх (Up)
Увеличение значения данных или функционального кода.
Клавиша Стрелка
вниз (Down)
Уменьшение значения данных или функционального кода.
Клавиша
Сдвиг / Монитор
(Shift / Monitor)
Если преобразователь находится в состоянии редактирова-
ния, осуществляется выбор разряда данных, значение кото-
рых задаётся или изменяется; если преобразователь нахо-
дится в одном из других состояний, осуществляется пере-
ключение на контролируемый параметр с его последующим
отображением.
SET
Клавиша
Сохранить
(Store)
Когда преобразователь находится в состоянии программи-
рования, при нажатии этой клавиши выполняется вход в
меню следующего уровня или сохранение функционального
кода.
Бесступенчатый
потенциометр
Выбор и регулировка положения бесступенчатого перемен-
ного резистора (P004 = 0); может использоваться для управ-
ления выходной частотой преобразователя.
4.2.3 Описание светодиодов и индикаторных лампочек
На встроенном в преобразователь пульте управления находятся четырёх-
разрядная светодиодная панель из восьмисекционных элементов, три индика-
торных лампочки единиц измерения и три индикаторных лампочки состояния.
три индикаторные лампочки единиц измерения дают шесть комбинаций, соот-
ветствующих пяти единицам измерения, представленным на Рисунке 4-4:
