Руководство по эксплуатации преобразователей серии PR6000
- 34 -
Канал прохож-
дения шума
Решение (принимаемые меры)
бетоне, такая линия электропитания должна быть заключена в металли-
ческую трубу, а провод должен быть с заземлённым экрани
р
ованием (у
кабеля электродвигателя должно быть 4 жилы, один конец заземлён со
стороны преобразователя, другой − присоединён к корпусу электродви-
гателя ).
①⑦⑧
Следует избегать параллельной укладки или связывания в один жгут силь-
но- и слоботоковых проводников; соединительные провода нужно распола-
гать как можно дальше от монтажного оборудования преобразовател
я
и
проводов, присоединённых к его входам/выходам. Сигнальные провода и
провода электропитания должны быть экранированными проводами. Обо-
рудование с сильными электрическими или магнитными полями должно
находиться на некотором удалении от преобразователя или таким образом,
чтобы это излучение оказывало наименьшее воздействие (провода должны
располагаться под .прямым углом).
3.7.2 Внешняя проводка и заземление
Линия электро-
питания или
линия электро-
двигателя
Управляющий
сигнальный провод
(1) Линия, соединяющая преобразователь с элек-
тродвигателем (провода, отходящие от клемм
U, V, W), не должна располагаться параллельно
линии электропитания (провода, присоединён-
ные к входным клеммам R, S, T или R, T). Кро-
ме того, расстояние между ними должно быть
более 30 см.
(2) Три провода, идущие от клемм U, V, W преоб-
разователя к электродвигателю, должны быть
помещены в металлическую трубу или метал-
лический жё
лоб дл
я проводов.

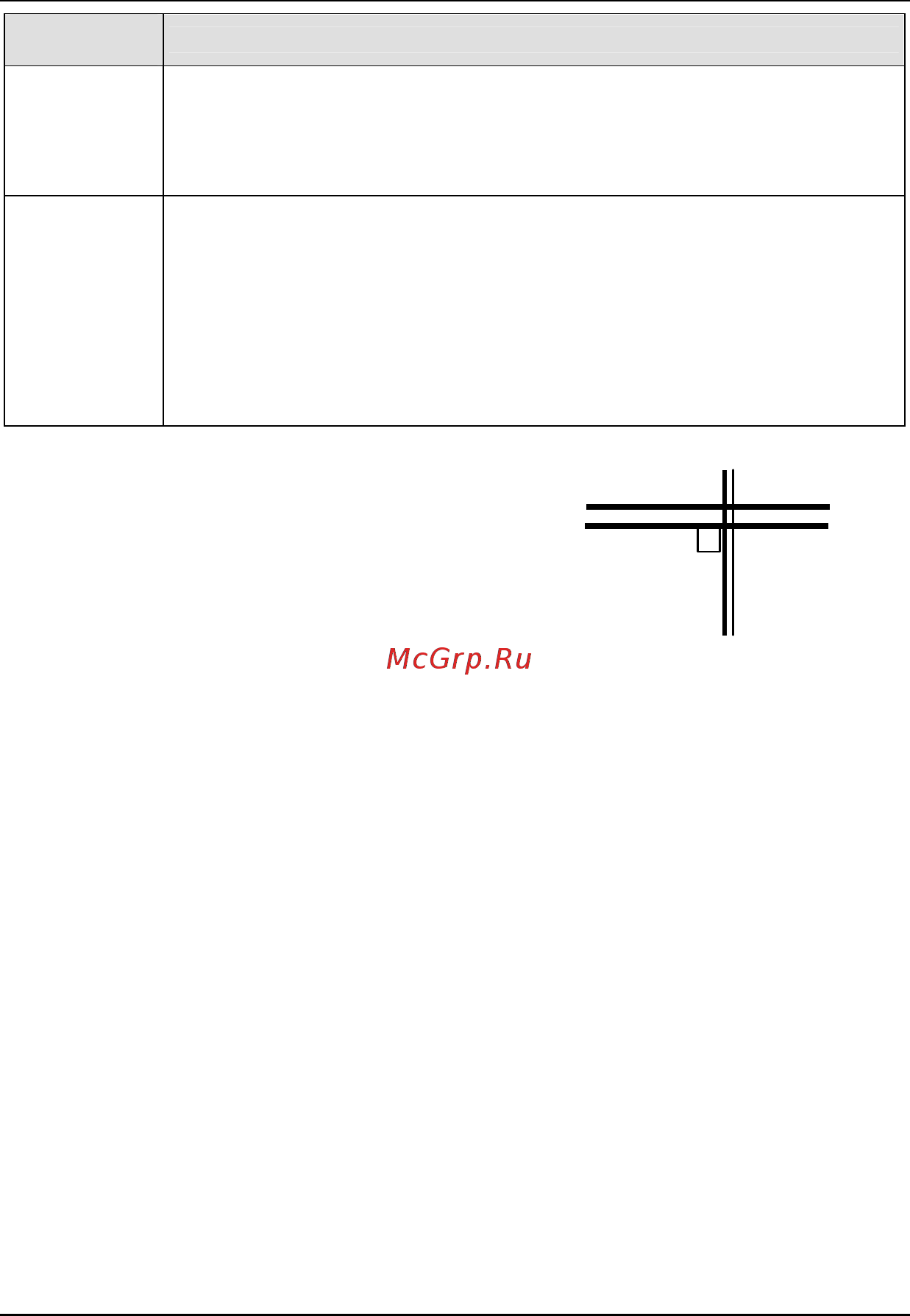

Рисунок 3-14. Требования к про-
кладке проводов
(3) Управляющая сигнальная линия должна представлять собой экранированный ка-
бель, экранирующая оболочка которого присоединена к клемме PE (защитное за-
земление) преобразователя и заземлена вблизи одного конца со стороны преобра-
зователя.
(4) Заземляющий кабель клеммы PE (защитное заземление) не может быть соединён с
заземляющим проводом другого оборудования; он должен быть присоединён непо-
средственно к пластине заземления.
(5
) Провода дл
я передачи управляющих сигналов не следует прокладывать параллель-
но сильнотоковым проводам или на небольшом расстоянии от них (клеммы R, S, T
или R, T и U, V, W); также их нельзя связывать в один жгут; расстояние между ни-
ми должно быть больше 20-60 см (в зависимости от силы тока). Как показано на
Рисунке 3-12, при необходимости укладки на вертикал
ьной плоскости они дол
жны
располагаться крестообразно.
(6) Слаботочные заземляющие провода для таких линий, как линия управляющих
сигналов или линия датчиков, и сильнотоковый заземляющий провод должны быть
заземлены независимо.
(7) Категорически запрещается присоединять другое оборудование к входным клем-
мам электропитания преобразователя (клеммы R, S, T или R, T).
