Руководство по эксплуатации преобразователей серии PR6000
- 30 -
Тип
Обозна-
чение
клеммы
Наименование Функция клеммы
Технические харак-
теристики
10 В
Электропитание
+10 В
Предоставляет электро-
питание +10 В для внеш-
них устройств. (Отрица-
тельный конец: GND
(ЗЕМЛЯ))
Максимальный вы-
ходной ток: 50 мА
GND
(ЗЕМЛЯ)
Общая клемма
электропитания
+10 В
Аналоговый сигнал и
базовое заземление элек-
тропитания +10 В
Электро-
питание
COM
(ОБЩИЙ)
Общая клемма
электропитания
+24 В
Общая клемма вво-
да/вывода цифрового
сигнала
Между COM
(ОБЩИЙ) и GND
(ЗЕМЛЯ) должна
быть обеспечена
взаимная внутренняя
изоляция.

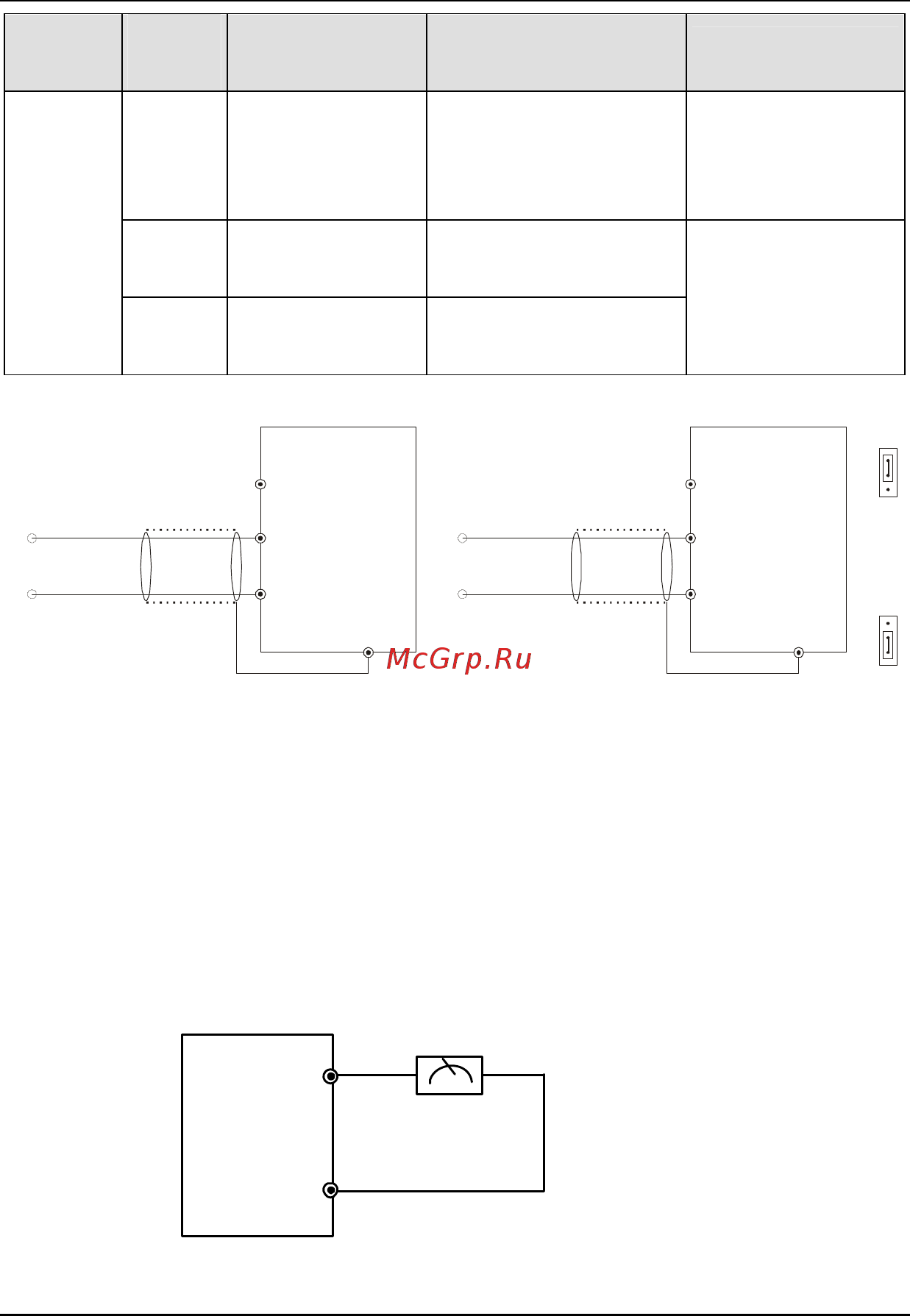

3.6.3 Разводка клемм аналогового входа/выхода
+
10 В
AI1
GN (земля)
E
(заземление)
PR6000
0~+10
Заземление
экранированного
провода
+
10В
PR 6000
AI
GN (земля)
4~20мА
Ближнее
заземление
экранированного
провода
E
(заземление)
__
Рисунок 3-8. Схема соединений для
клеммы AI1
Рисунок 3-9. Схема соединений для
клеммы AI2
(1) Разводка для клеммы AI1, являющейся входом выраженного аналоговым
напряжением сигнала, осуществляется указанным ниже образом.
(2) Разводка для клеммы AI2, являющейся входом выраженного аналоговым
током и напряжением сигнала, осуществляется, как указано ниже.
(3) Схема соединений для клеммы аналогового выхода A01
Клемма аналогового выхода A01 с внешним аналоговым измерительным
прибором, который может показывать разные физические величины; схе-
ма соединений для ней показан
а на Рису
нке 3-10.
Аналоговый выход
по напряжению
Аналоговый
измерительный прибор
AO1
PR6000
GND (земля)
Рисунок 3-10. Схема соединений для клеммы аналогового выхода
