Руководство по эксплуатации преобразователей серии PR6000
- 42 -
Предупреждение! При некоторых серьёзных неисправностях, таких, которые
влекут за собой срабатывание модуля защиты при изменении направления,
максимальной токовой защиты или защиты от перенапряжения, запрещается
выполнять принудительный сброс состояния неисправности с целью после-
дующего запуска преобразователя, не убедившись в том, что неисправность
устранена. При нарушении этого требования возможно повреждение преобра-
зователя.
•
Состояние редактирования функционального кода
Если при нахождении в состоянии ожидания, рабочем состоянии или со-
стоянии наличия сигнала о неисправности нажать клавишу
PRG
, можно
войти в состояние редактирования, которое будет отображаться в соответст-
вии с режимом, соответствующим двум классам меню, как показано на Рисун-
ке 4-6. Вход в один класс с последующим переходом в другой класс может
быть осуществлён реализацией следующей последовательности: функцио-
нальный код → параметр функционального кода, нажатие клавиши
SET
.
При нахождении в состоянии отображения функционального параметра для
выполнения операции сохранения параметра в памяти нужно нажать клавишу
SET
; нажатие клавиши
PRG
приведёт только к возврату в меню более
высокого уровня без запоминания изменённого параметра.
Отображение параметра
состояния останова
или отображение
параметра рабочего
состояния или
отображение сигнала отказа
,
,
PRG
SET PRG
SET
PRG
PRG
PRG
Состояние редактирования

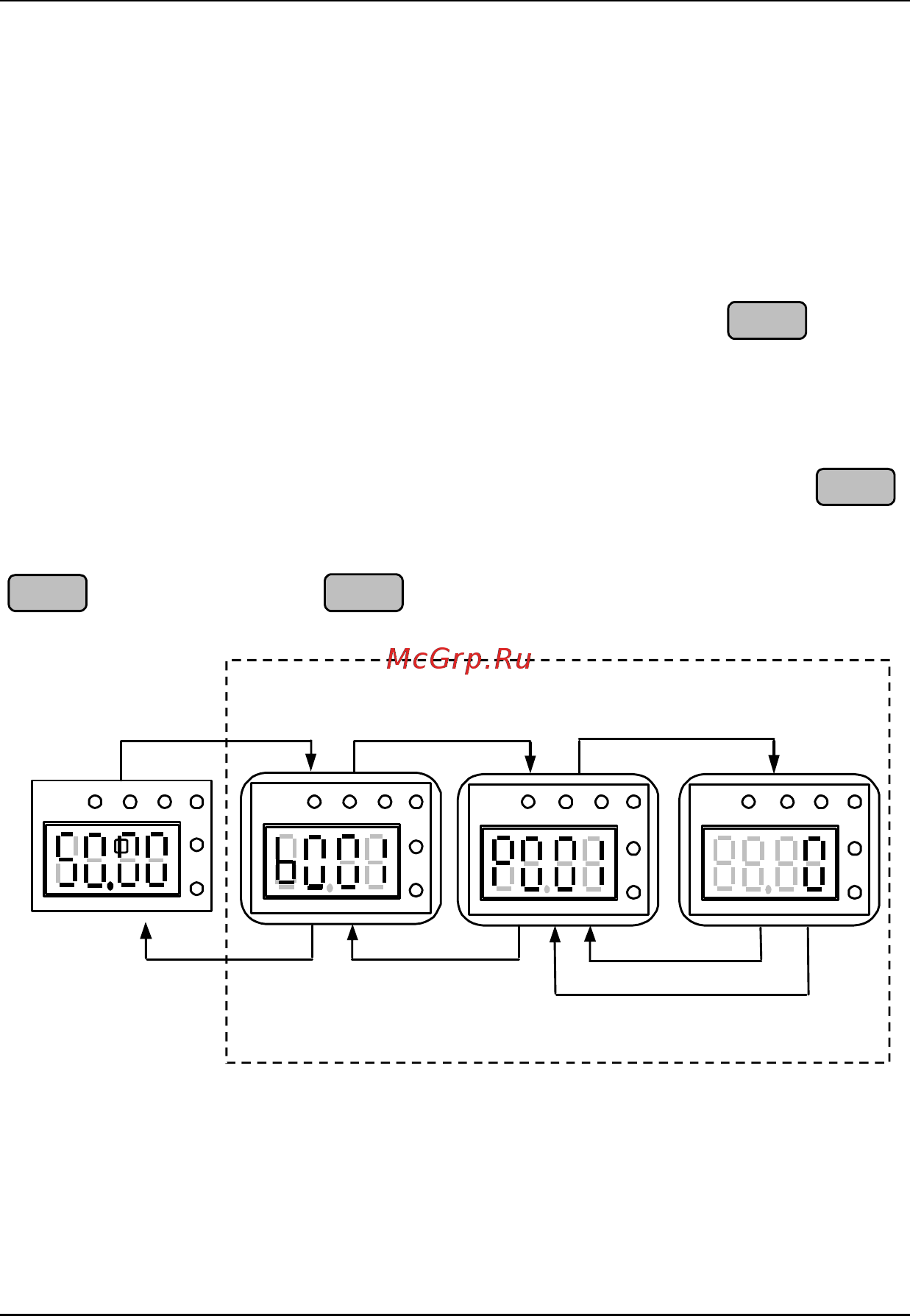

Рисунок 4-6. Состояние отображения процесса программирования
для пульта управления
4.2.5 Использование пульта
Пульт управления может использоваться для выполнения с инвертором
различных операций, примеры которых приведены ниже.
