3 Функции Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
6SE6400-5AW00-0PP0
114

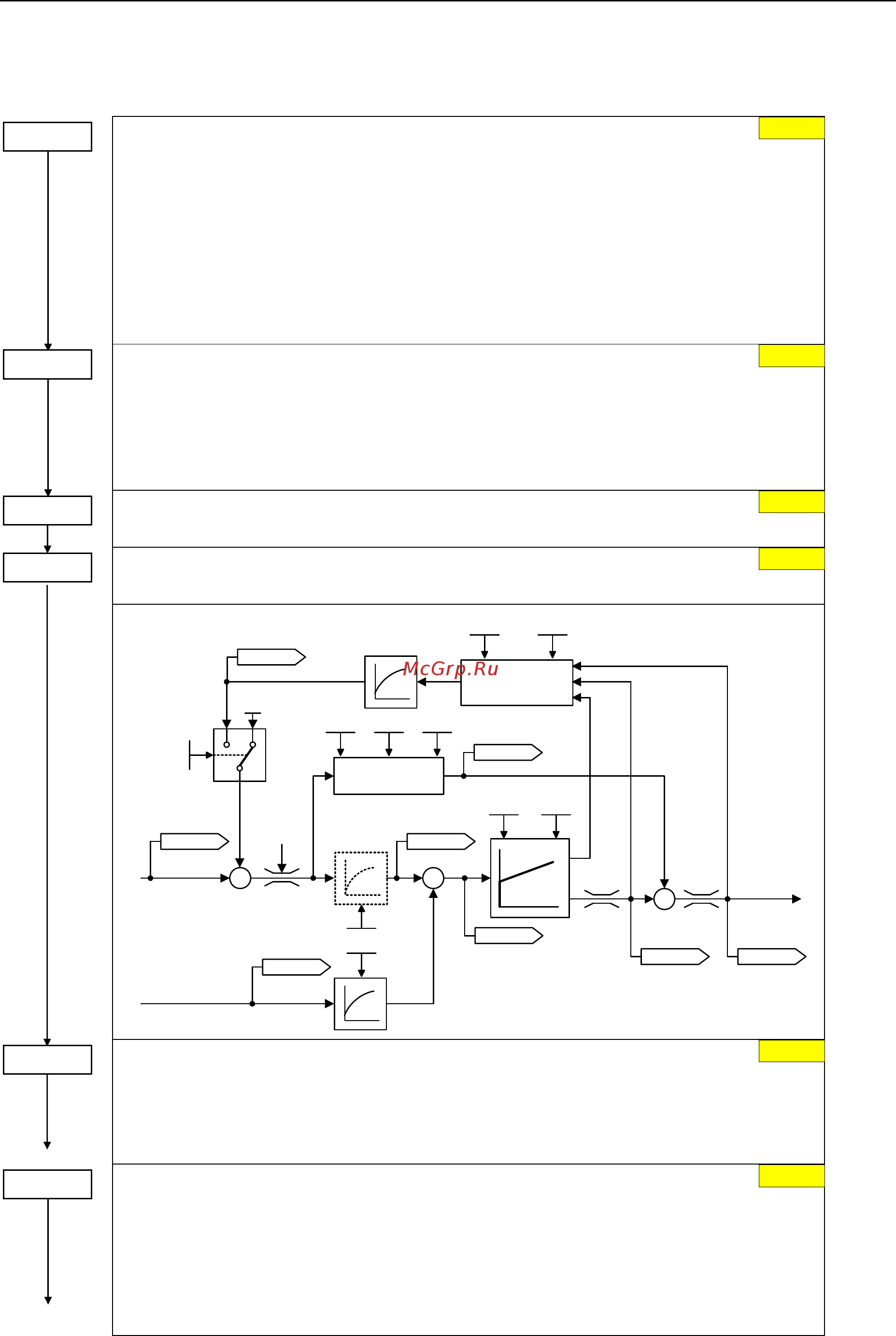

Векторное управление без датчика скорости (SLVC)
Тип управления *
20 Векторное управление - скорость без датчика
Векторное управление без датчика скорости может использоваться для типов приложений,
предъявляющих по сравнению с управлением U/f следующие требования:
высокое использование момента
быстрая реакция на ударную нагрузку
регулируемый момент вращения при прохождении через 0 Гц
требуется очень точное соблюдение скорости
требуется защита двигателя от опрокидывания
Время фильтрации для фактической частоты (SLVC)
Устанавливает постоянную времени фильтра PT1, для фильтрации рассогласования
регулятора скорости в режиме работы SLVC.
Уменьшение этого значения ведет к увеличению динамики управления по скорости,
но существует опасность нестабильности при слишком маленьких (Или слишком
больших) значениях. Для большинства приложений подходит установка P1452 = 2 мс.
Усиление регулятора скорости (SLVC)
Указывает усиление регулятора скорости.
Время интегрирования регулятора скорости (SLVC)
Указывает постоянную времени интегрирования регулятора скорости.
r1438
r1084
–
Kp Tn
P
1
4
7
0
P
1
4
7
2
r0064
P
1
4
9
6
P
0
3
4
1
P
0
3
4
2
P
1
4
8
9
P
1
4
8
8
P
1
4
5
2
Факт.частота
отимп.датчика
r0063
r1170
–
Предуправление
Зад.знач.частоты
Зад.знач.
скорости
Подключение
статизма
150мс
r1518
P1492
r1490
0
1
0
r0079r1508
*)
*)активнотолькоприактивированномпредуправлении
Пост. увеличение момента вращения (SLVC)
Устанавливает постоянное увеличение момента вращения в нижнем диапазоне скорости
SLVC. Значение вводится в [%] относительно ном. момента вращения двигателя r0333.
P1610 действует только в разомкнутом регулирующем контуре между 0 Гц и
приблизительно
P1755.
Превышение момента вращения при разгоне
Устанавливает увеличение момента вращения в нижнем диапазоне скорости SLVC.
Значение вводится в [%] относительно ном. момента вращения двигателя r0333.
P1611 действует только в разомкнутом регулирующем контуре между 0 Гц и
приблизительно
P1755.
В отличие от P1610, P1611 активируется только при изменении заданного значения и
снова деактивируется при достижении заданного значения.
P1300=20
P1452 = ...
P1470 = ...
P1472 = ...
P1610 = ...
P1611 = ...
0
4 мс
3.0
400 мс
50.0 %
0.0 %
