Выпуск 10/06
MICROMASTER 440 Руководство по эксплуатации
42 6SE6400-5AW00-0PP0
2.4.3 Управляющие клеммы
Допустимое сечение кабелей: 0.08 … 2.5 мм2 (AWG: 28 … 12)
Клемма Обозначение Функция
1 - Выход +10 В
2 - Выход 0 В
3 ADC1+ Аналоговый вход 1 (+)
4 ADC1 Аналоговый вход 1 (-)
5 DIN1 Цифровой вход 1
6 DIN2 Цифровой вход 2
7 DIN3 Цифровой вход 3
8 DIN4 Цифровой вход 4
9 - Изолированный выход +24 В / макс. 100 мА
10 ADC2+ Аналоговый вход 2 (+)
11 ADC2- Аналоговый вход 2 (-)
12 DAC1+ Аналоговый выход 1 (+)
13 DAC1- Аналоговый выход 1 (-)
14 PTCA Соединение для PTC / KTY84
15 PTCB Соединение для PTC / KTY84
16 DIN5 Цифровой вход 5
17 DIN6 Цифровой вход 6
18 DOUT1/NC Цифровой выход 1 / NC
19 DOUT1/NO Цифровой выход 1 / NO
20 DOUT1/COM Цифровой выход 1 / переключающий контакт
21 DOUT2/NO Цифровой выход 2 / NO
22 DOUT2/COM Цифровой выход 2 / переключающий контакт
23 DOUT3/NC Цифровой выход 3 / NC
24 DOUT3/NO Цифровой выход 3 / NO
25 DOUT3/COM Цифровой выход 3 / переключающий контакт
26 DAC2+ Аналоговый выход 2 (+)
27 DAC2- Аналоговый выход 2 (-)
28 - Изолированный выход 0 В / макс. 100 мА
29 P+ RS485-соединение
30 N- RS485-соединение

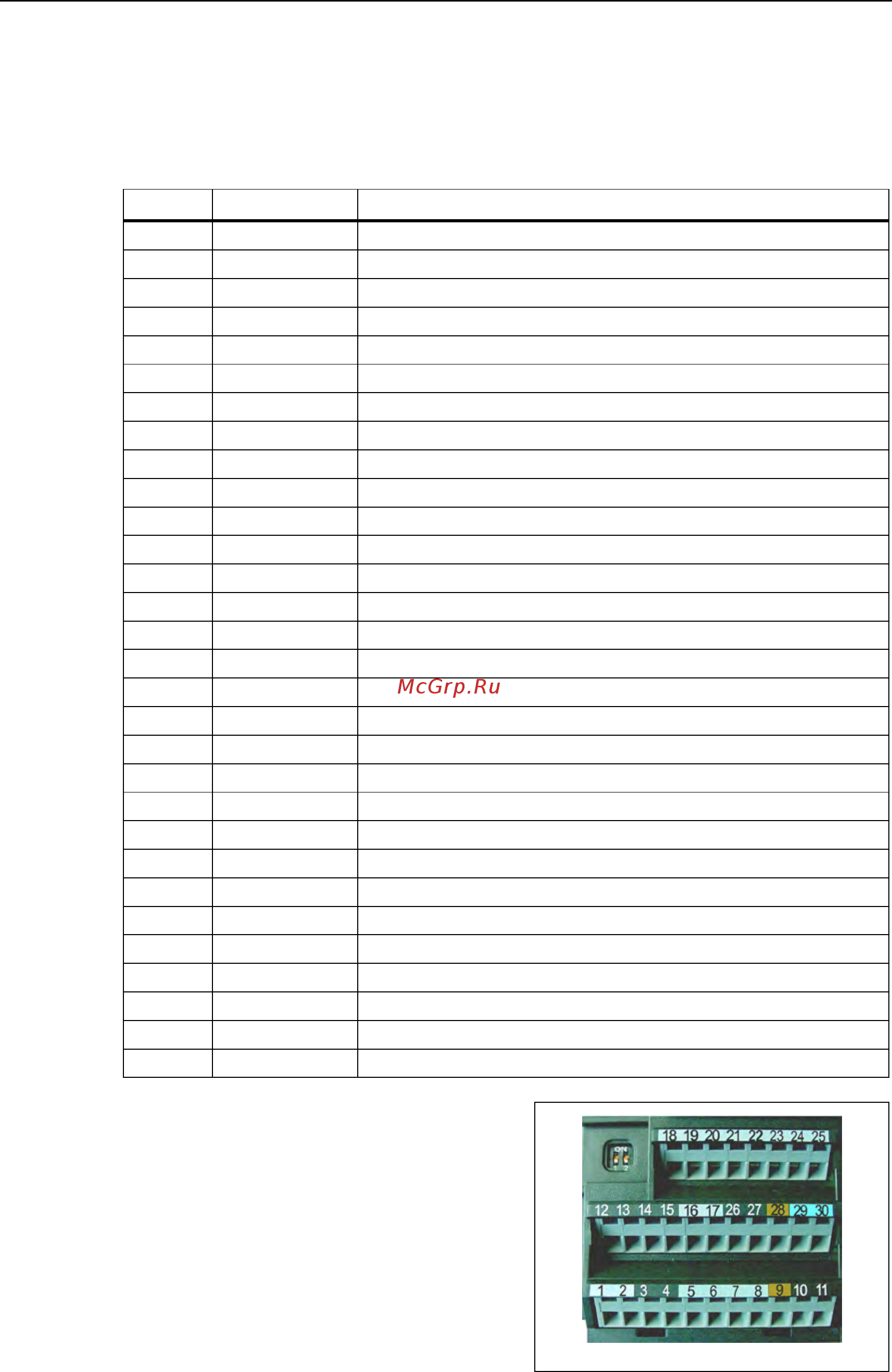

Рис. 2-13 Управляющие клеммы
MICROMASTER 440
Точное описание входов и выходов можно найти в разделе 3.6.
