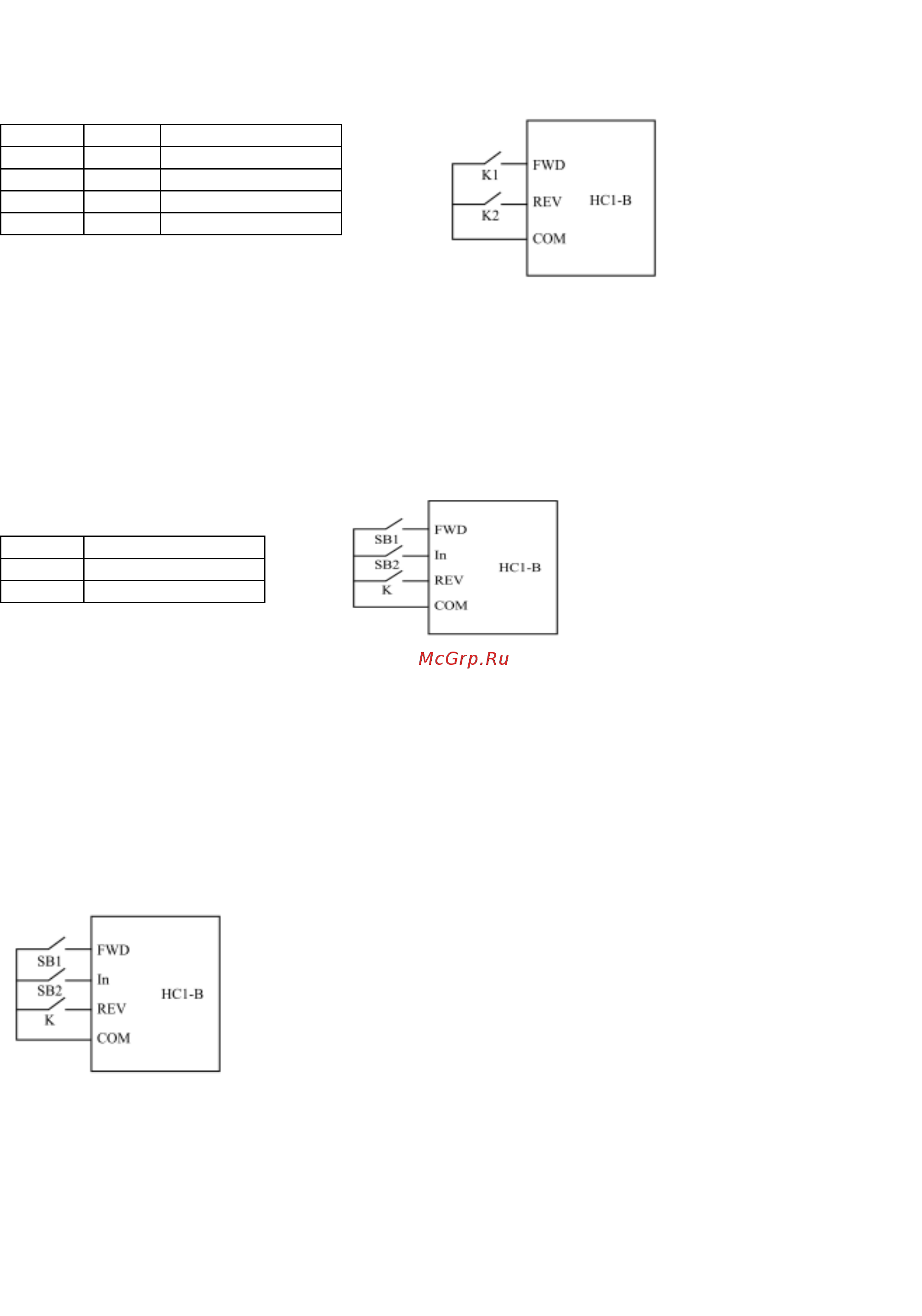

1: режим двухпроводного управления 2: Команда START/STOP определяется входом FWD («ВПЕРЕД»).
Направление вращения определяется входом REV («назад»).
K1 K2 Команда пуска
ВЫКЛ ВЫКЛ Stop («стоп»)
ВКЛ ВЫКЛ FWD («вперед»)
ВЫКЛ ВКЛ Stop («стоп»)
ВКЛ ВКЛ REV («назад»)
Рис. 6.11 режим двухпроводного управления 2
2: режим трехпроводного управления 1:
SB1: Кнопка Start
SB2: Кнопка Stop (нормально замкнутая)
K: Кнопка направления вращения
Вход SIn является многофункциональным входом X1 – X4. Код этого входа должен быть установлен в 3
(трехпроводное управление).
K Команда пуска
ВЫКЛ Stop («стоп»)
ВКЛ FWD («вперед»)
Рис. 6.12 Режим трехпроводного управления 1
3: режим трехпроводного управления 2:
SB1: Кнопка FWD («вперед»)
SB2: Кнопка Stop (нормально замкнутая)
SB3: Кнопка REV («назад»)
Вход SIn является многофункциональным входом X1 – X4. Код этого входа должен быть установлен в 3
(трехпроводное управление).
Рис. 6.13 Режим трехпроводного управления 2
- 56 -
