![Tecorp HCB2090P [86/132] В процессе автоматического ограничения тока если значение fb 6 окажется слишком маленьким это может отрицательно сказаться на эффективности защиты от перегрузки](/img/pdf.png)
Tecorp HCB2090P [86/132] В процессе автоматического ограничения тока если значение fb 6 окажется слишком маленьким это может отрицательно сказаться на эффективности защиты от перегрузки
![Tecorp HCB2090P [86/132] В процессе автоматического ограничения тока если значение fb 6 окажется слишком маленьким это может отрицательно сказаться на эффективности защиты от перегрузки](/views2/1587493/page86/bg56.png)
2. В процессе автоматического ограничения тока, если значение Fb.06 окажется слишком маленьким, это
может отрицательно сказаться на эффективности защиты от перегрузки.
Output corrent Выходной ток
Auto current limiting threshold Порог автоматического ограничения тока
Time t Время t
Output frequency Выходная частота
Determined by F6.07 Определяется значением F6.07
Time t Время t

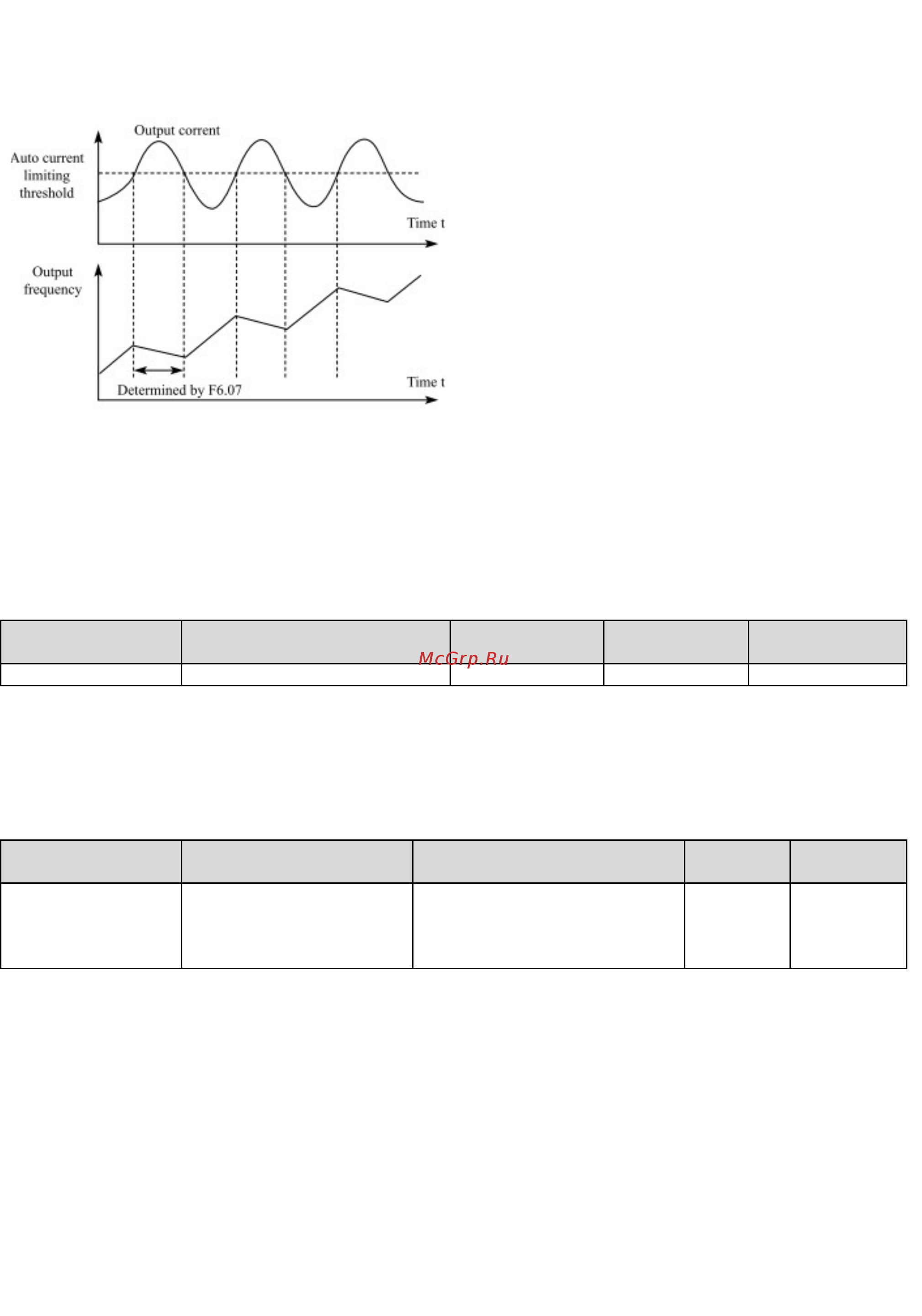

Рис. 6.29 Режим защиты ограничением тока
6.13 Группа FC - последовательный интерфейс
Код режима Наименование Описание Диапазон
значений
Заводская
установка
FC.00 Локальный адрес 1 - 247 1 - 247 1
Этот параметр определяет адрес ведомого устройства в случае управления системой главным
компьютером.
Режим
Код режима Наименование Описание Диапазон
значений
Заводская
установка
FC.01 Выбор скорости передачи 0: 1200 бит/c 1: 2400 бит/c
2: 4800 бит/c 3: 9600 бит/c
4: 19200 бит/c 5: 38400 бит/c
0 - 5 3
Этот параметр устанавливает скорость передачи данных по последовательному каналу
Примечание: На ведомом устройстве и главным управляющим компьютером должна быть установлена
одна и та же скорость передачи данных.
- 79 -
