Output frequency Выходная частота
Detecting range F8.15 Диапазон обнаружения F8.15
Reference frequency Заданная частота
Time t Время t
Time t Время t
Frequency arrive signal (FAR) Сигнал о достижении частотой диапазона обнаружения

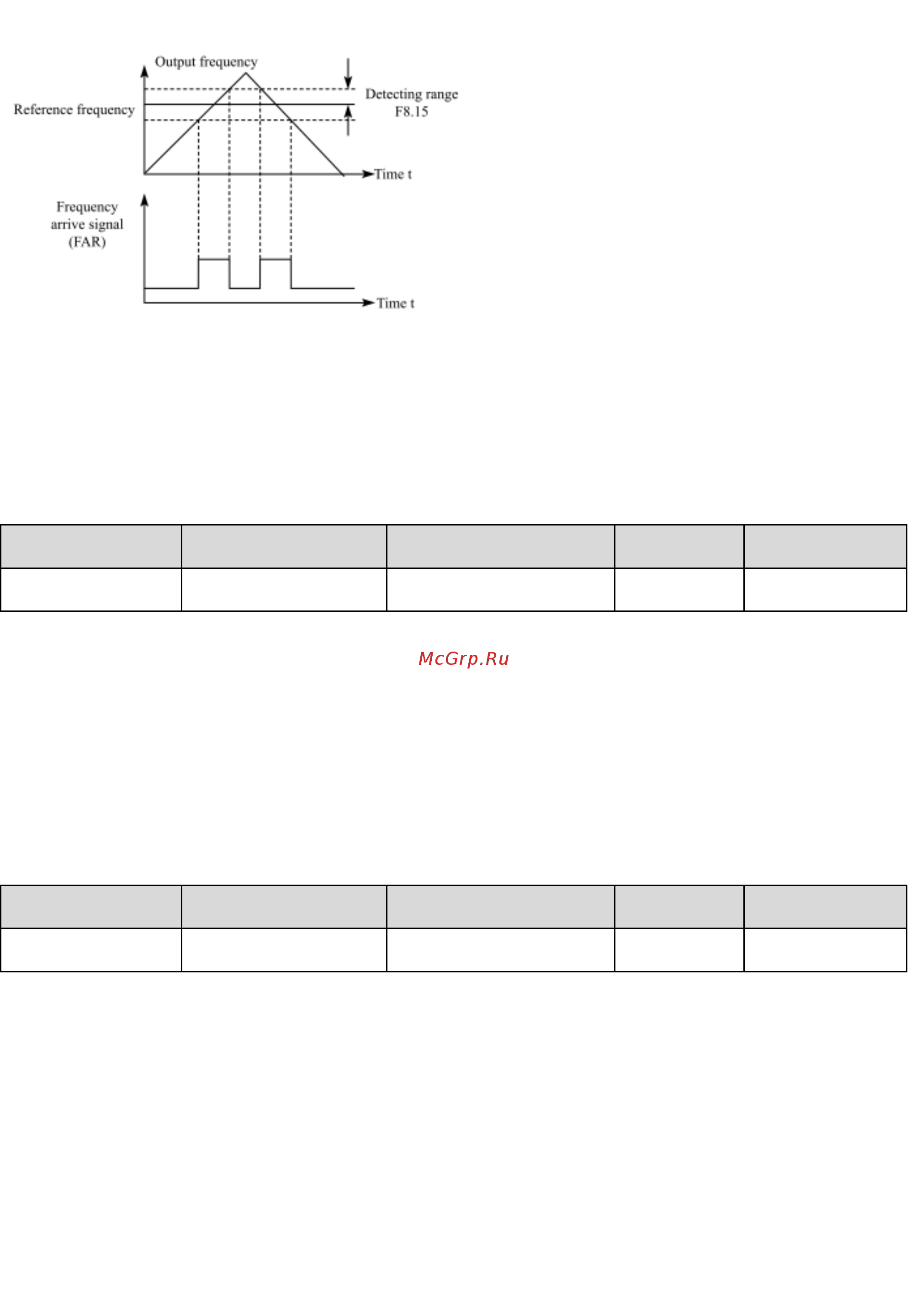

Рис. 6.19 Диаграмма, поясняющая как выходная частота достигает диапазона обнаружения
Код режима Наименование Описание Диапазон
значений
Заводская
установка
F8.16 Пороговое напряжение
торможения
115,0 – 140,0% 115,0 – 140,0 Зависит от
модели
Если напряжение шины постоянного тока превышает значение кода F8.16, преобразователь начинает
динамическое торможение.
Примечание:
1. Заводская установка этого параметра составляет 120%, если номинальное напряжение
преобразователя 220 В.
2. Заводская установка этого параметра составляет 130%, если номинальное напряжение
преобразователя 380 В.
3. Значение кода F8.16 соответствует напряжению шины постоянного тока при номинальном входном
напряжении.
Код режима Наименование Описание Диапазон
значений
Заводская
установка
F8.17 Коэффициент скорости
вращения
0,1 – 999,9% 0,1 – 999,9 100,0%
Этот параметр используется калибровки разницы между фактической механической скоростью и
скоростью вращения. Формула выглядит следующим образом:
Фактическая механическая скорость = 120 * выходная частота * F8.17/количество полюсов
электродвигателя
- 69 -
