РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Часть I (версия 2.1)
EI-9011
36
(1)
ИЗМЕНЕНИЕ РЕЖИМА РАБОТЫ (МЕТОДА УПРАВЛЕНИЯ).
Пример.
Изменение метода управления с векторного режима с разомкнутым потоком на
управление соотношением напряжение / частота (U/f).

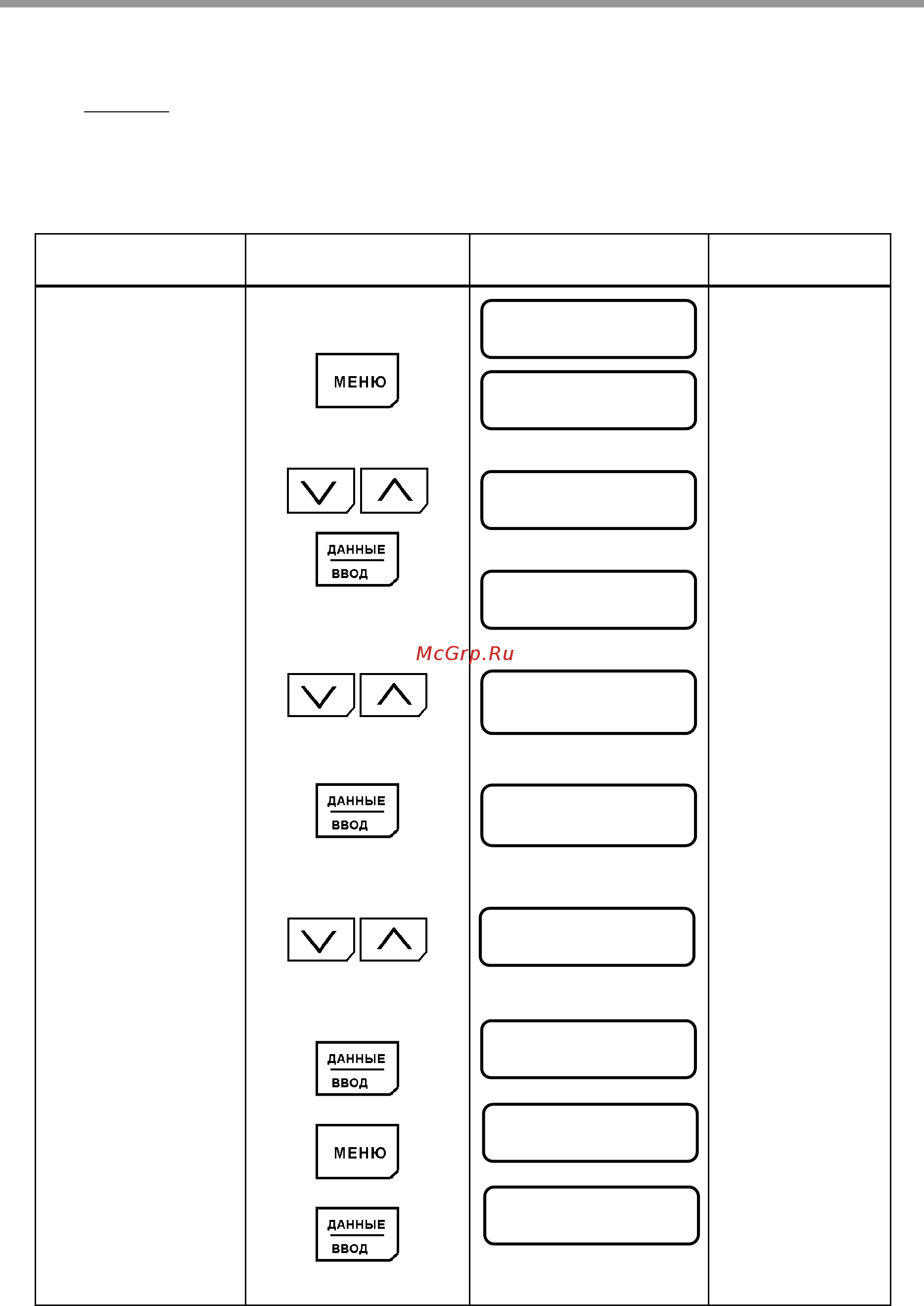

Таблица 14. Изменение режима работы (метода управления).
Описание
Последовательность
действий с кнопками
Состояние дисплея
пульта управления
Примечания
•
Высвечивается
опорная частота.
• Высвечивание
«Управление»).
• Высвечивается
«Инициализа-
ция».
Войти в раздел
«Инициализация»
• Изменить
наименование
константы (До
«Режима работы»)
• Нажатием кнопки
ДАННЫЕ/ВВОД
высветить номер и
записанное
значение
константы.
• Изменить метод
управления.
Высвечивается
«Упр U/f»
• Произвести запись
режима U/f.
• Вернуться к
«Работе»
•
Для индикации
опорной частоты
войти в раздел
меню «Работа».
При входе в
раздел
инициализации
высвечивается
«Выбор языка».
После высвечивания
«Запись» в течение
0,5 с дисплей
возвращается в
состояние индикации
«Метода управления».
Опорная Частота
U1-01= 50.00
Гц
** ** Меню** **
Работа
** ** Меню** **
Инициализация
Выбор языка
Русский
Реж Раб
Вект Упр
Разомкн
A1-02= 2 ***
Вект Упр
Разомкн
A1-02= 0 ***
Упр U/F
Запись
** ** Меню** **
Работа
Опорная Частота
U1-01= 50.00
Гц
