РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Часть I (версия 2.1)
EI-9011
38
Пример. Для констант БЫСТРОГО ПУСКА.
Выбрать БЫСТРЫЙ ПУСК и изменить время торможения (С1-02) с 10,0 до 20,0
секунд.

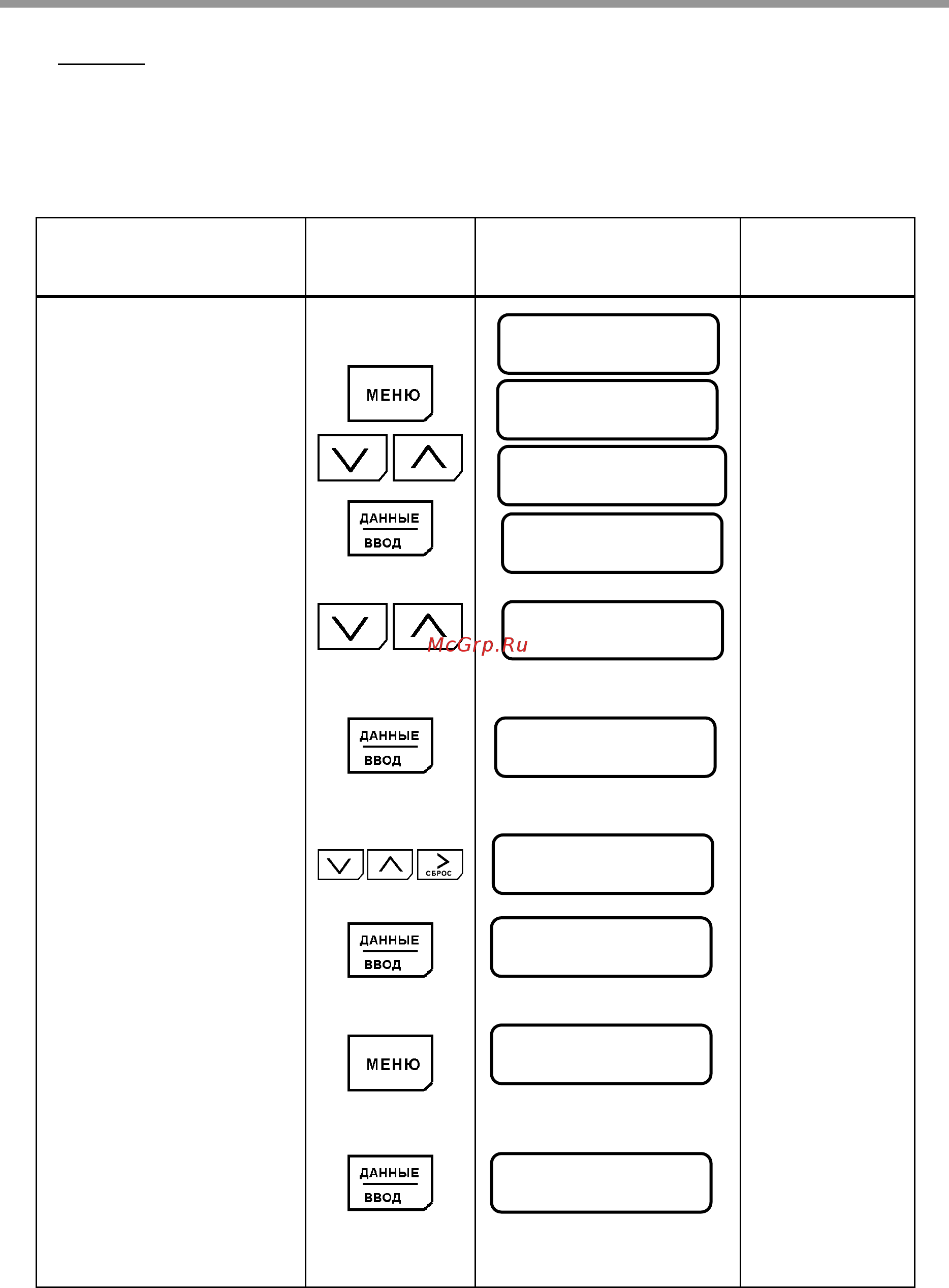

Таблица 16. Изменение значения констант в режиме БЫСТРОГО ПУСКА
Описание
Последователь
-
ность действий с
кнопками
Состояние дисплея пульта
управления
Примечания
•
Высвечивается опорная
частота.
• Высветить «Работа»
• Высветить
«Программирование»
• Войти в раздел
«Программирование»
• Изменить название
константы (До
«Времени
торможения»).
• Нажать кнопку
ДАННЫЕ/ВВОД
Устанавливаемая
величина мигает.
• Изменить значение до
20,0 с.
• Записать значение
константы.
• Высветить «Работа».
•
Войти в раздел «Работа»
для индикации опорной
частоты.
При входе в
режим
«Программиро-
вание»
высвечивается
название
константы и ее
значение
После
индикации
подтверждения
ввода
через 0,5 с
высвечивается
новое значение
времени
торможения
.
Опорная Частота
U1-01= 50.00
Гц
** ** Меню** **
Работа
** ** Меню** **
Программирование
Выбор Ист Опорн
Клемма
Время Торм 1
C1-02= 10.0
Sec
Время Торм 1
0
0010.0 Sec
Время Торм 1
00
2
20.0 Sec
Запись
** ** Меню** **
Работа
Опорная Частота
U1-01= 50.00
Гц
