РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Часть I (версия 2.1)
EI-9011
56

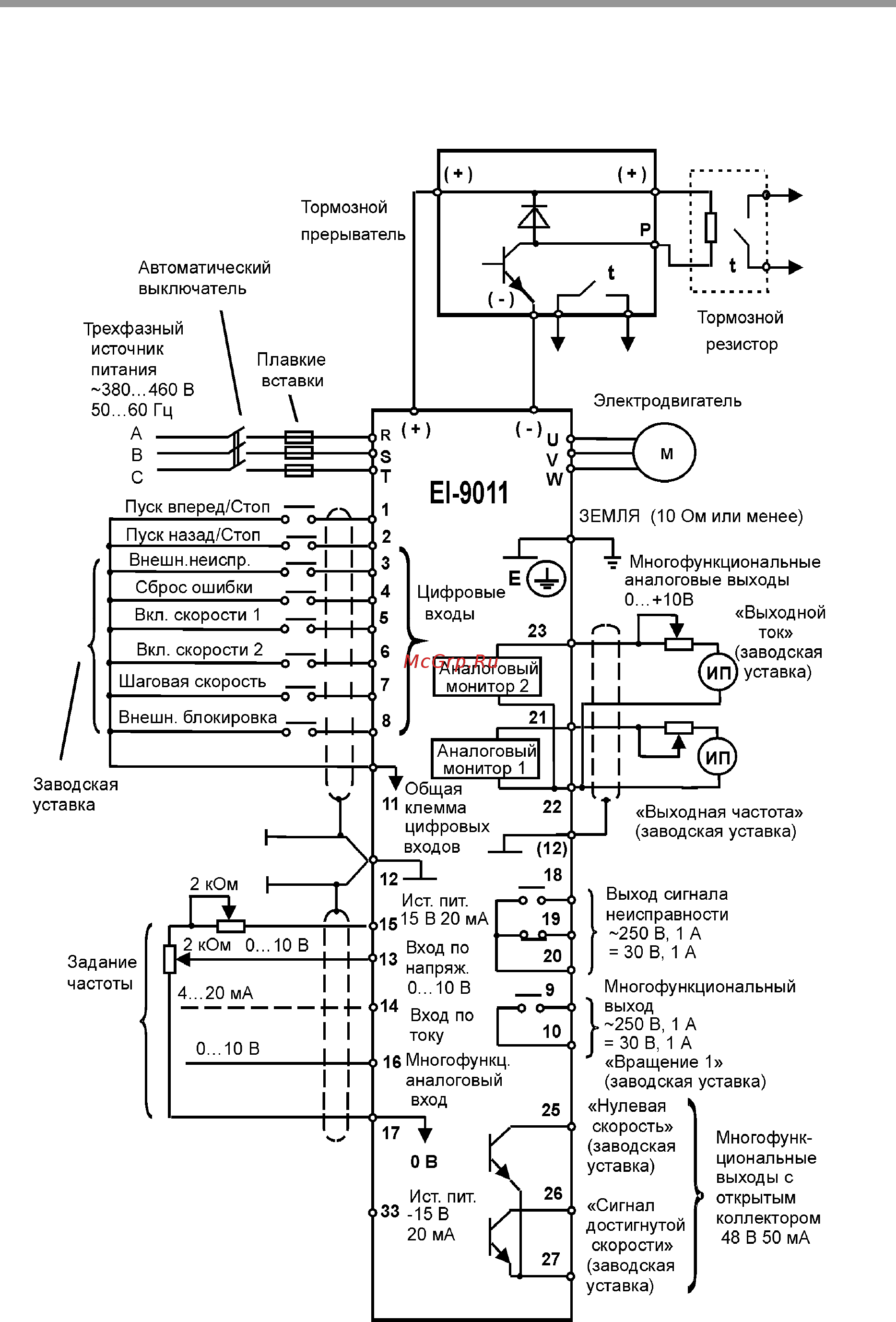

3.2. ПОДКЛЮЧЕНИЕ ТОРМОЗНОГО РЕЗИСТОРА
И ВНЕШНЕГО ТОРМОЗНОГО ПРЕРЫВАТЕЛЯ
ДЛЯ МОДЕЛЕЙ EI-9011-025H…EI-9011-400H (18,5…500 КВТ)
Примечание. При использовании тормозного резистора вместе с тормозным прерывателем
необходимо установить L3-04 = 0 (предотвращение срыва при торможении отключено).
