РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Часть I (версия 2.1)
EI-9011
41
5.6. МОДИФИЦИРОВАННЫЕ КОНСТАНТЫ
В этом разделе индицируются константы, значения которых отличаются от заводских
уставок. В режиме модифицированных констант возможно считывание, установка и
повторная замена констант.
Пример.
Считать константы С1-01 (время разгона) и E1-01 (входное напряжение), когда
проведена замена заводских значений. В дополнение изменить значение Е1-01 (входное
напряжение) с 400 В до 380 В.

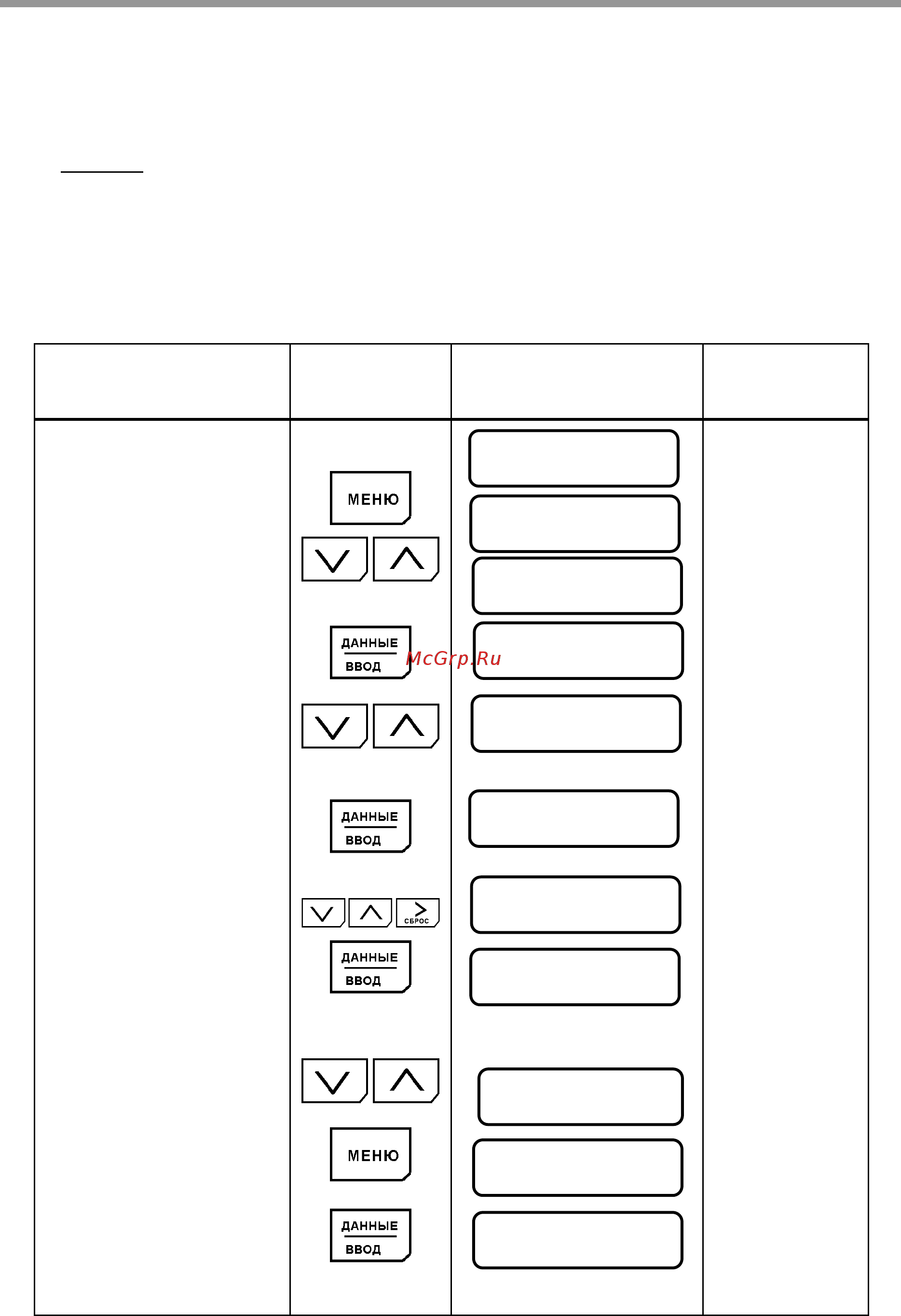

Таблица 19. Типовая последовательность действий в
разделе «Модифицированные константы»
Описание
Последователь
-
ность операций
с кнопками
Состояние дисплея пульта
управления
Примечания
•
Высвечивается опорная
частота.
• Высветить «Работу».
• Высветить
«Модифицированные
константы».
• Войти в режим
«Модифицированных
констант».
• Высветить следующую
измененную константу.
(Высвечивается входное
напряжение).
• Нажать кнопку
ДАННЫЕ/ВВОД.
Устанавливаемая
величина мигает.
• Изменить значение до
380 В.
• Записать значение
константы.
• Высветить следующую
изменненную константу.
• Вернуться к «Работе».
•
Войти в раздел «Работа»
для индикации опорной
частоты.
При входе в
раздел
модифициро-
ванных констант
на дисплее
высвечиваются
константы,
измененные
относительно
заводских уставок
константы
После индикации
подтверждения
ввода через 0,5 с
высвечивается
новое значение
входного
напряжения.
** ** Меню** **
Модиф Конст
Время Разг 1
C1-01= 20.0 Sec
Вход Напр
E1- 01= 400
VAC
Вход Напр
400 VAC
Вход Напр
380 VAC
Запись
Время Разг 1
C1-01= 20.0
Sec
** ** Меню** **
Работа
Опорная Частота
U1-01= 60.00
Гц
