18
РУССКИЙ

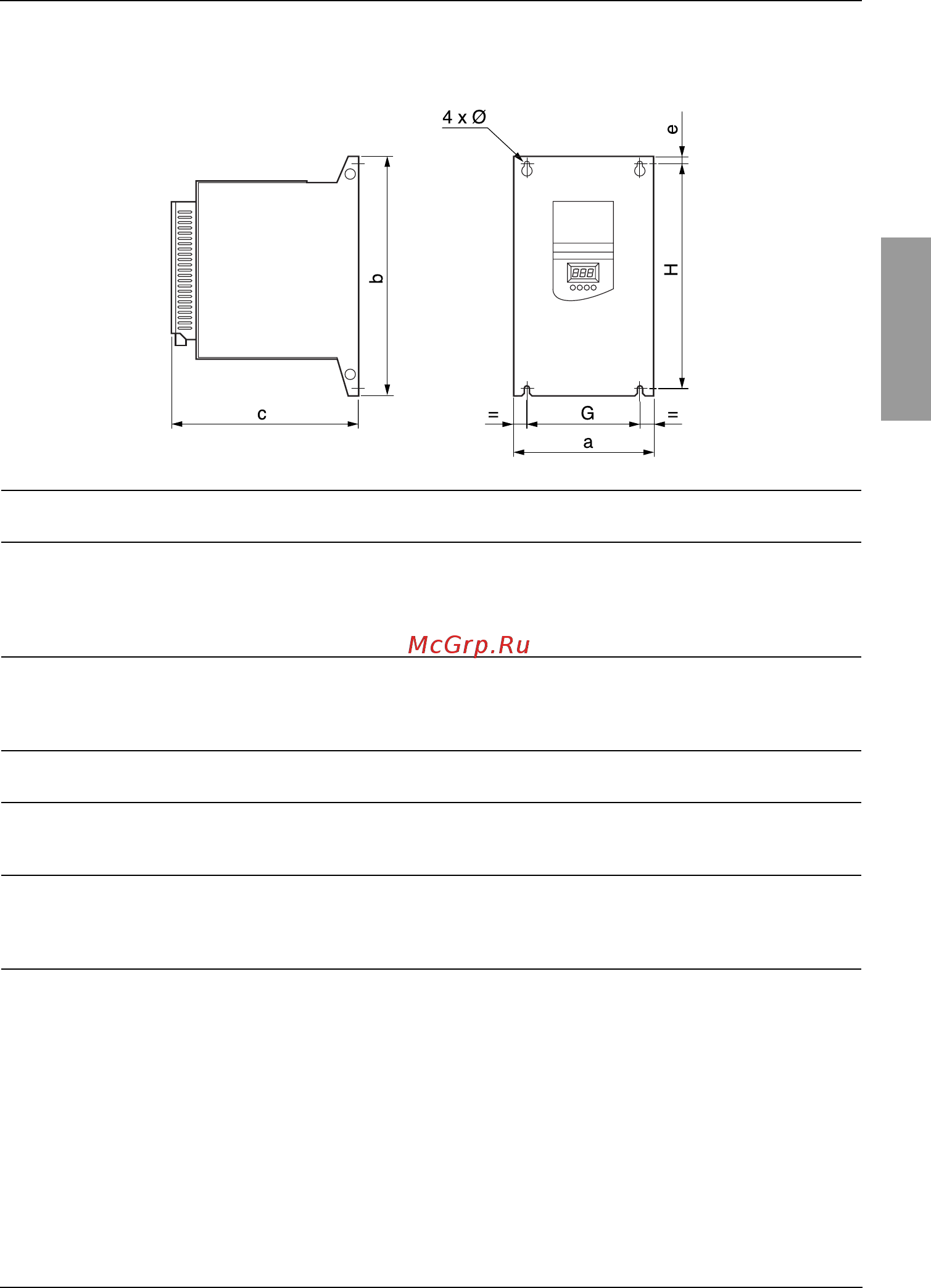

Габаритные размеры
ATS 48D17 • …C66 •
ATS 48
a
мм
b
мм
c
мм
e
мм
G
мм
H
мм
∅
мм
Вес
кг
D17Q, D17Y
D22Q, D22Y
D32Q, D32Y
D38Q, D38Y
D47Q, D47Y
1602751906,6 1002607
4,9
D62Q, D62Y
D75Q, D75Y
D88Q, D88Y
C11Q, C11Y
19029023510 1502707
8,3
C14Q, C14Y
C17Q, C17Y
200 340 265 10 160 320 7
12,4
C21Q, C21Y
C25Q, C25Y
C32Q, C32Y
32038026515 2503509
18,2
C41Q, C41Y
C48Q, C48Y
C59Q, C59Y
C66Q, C66Y
40067030020 3006109
51,4
