РУССКИЙ
35
Прикладная схема

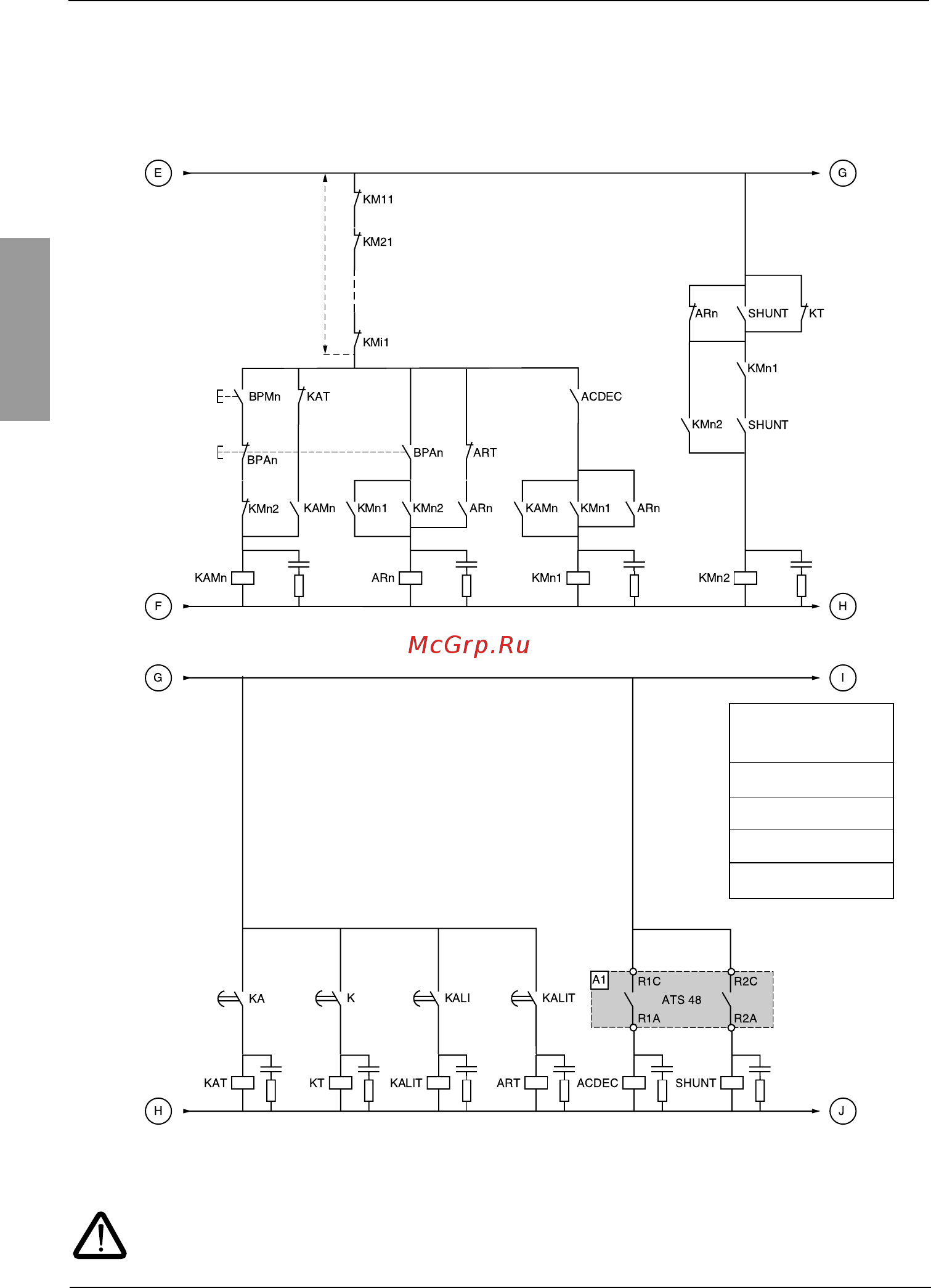

ATS 48 : 1 направление вращения с сетевым контактором, каскадный
пуск и остановка нескольких двигателей одним устройством Altistart
Управление двигателем n
Каскадная схема управления
Между двумя последовательными командами остановки ожидание окончания
выдержки времени KALIT
BPMn:Кнопка" Пуск"двигателяn R1 конфигурируетсякакрелеизолирования( r1 = r I I )
BPAn:Кнопка"Стоп"двигателяn
(n-1)контакты
Настройка
выдержеквремени
1с> K A > 0 , 1 с
K>0,2с
K A L I > K
KALIT>0,1с
